（1）软件功能。

本软件能够将空气热机实验装置的气缸容积及压力随转动的信号盘的转角（即飞轮盘转动角度）实时地显示出来。同时能够自动得到气缸运动一周的容积　－压力变化曲线图，并自动计算出该容积－压力变化曲线图所围成的面积。与此同时，能够得到热机实验仪上所有数据，如T1和T2和ΔT、热机转速n。

（2）系统启动。

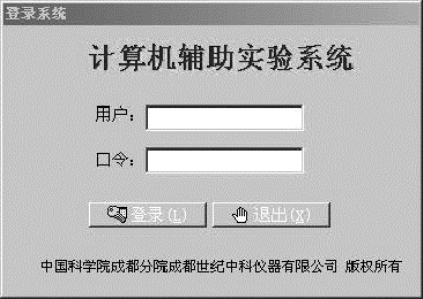

在空气热机实验仪已经开启并正常运转后，用键盘或鼠标激活“开始→程序→中科教仪－空气热机→空气热机实验”系统，会弹出一个系统登录窗口。

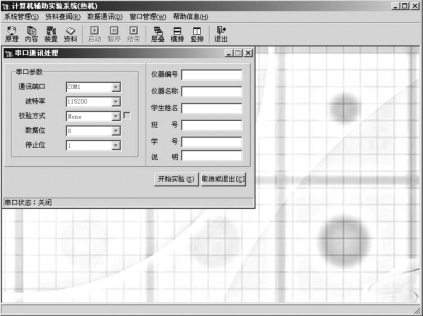

在“用户”框中输入您的登录名称，在“密码”框中输入密码，然后按下“登录”按钮（或直接回车），系统会校验您的口令是否合法，以决定您是否有使用本系统的权限。如口令合法，登录成功并进入系统（主窗口如图F8－3、图F8－4所示）。

登录后，输入实验者个人信息即可开始实验。

（3）各功能操作说明。

系统总共有五个功能模块，分别为：

①　系统管理：包括通讯参数设置、实验资料管理等功能，只有具备系统管理员权限的操作用户才具有操作这些功能的权限。

②　资料查阅：包括实验原理、实验内容、背景资料等与实验有关的信息查阅功能，以便于随时进行查阅。

③　数据通讯：包括开始实验、启动测试和结束测试3个功能。

④　窗口管理：包括子窗口的排列方式和在各子窗口之间进行切换的功能。

⑤　帮助信息：系统帮助和版本信息。

下面对数据通讯功能做逐一介绍：

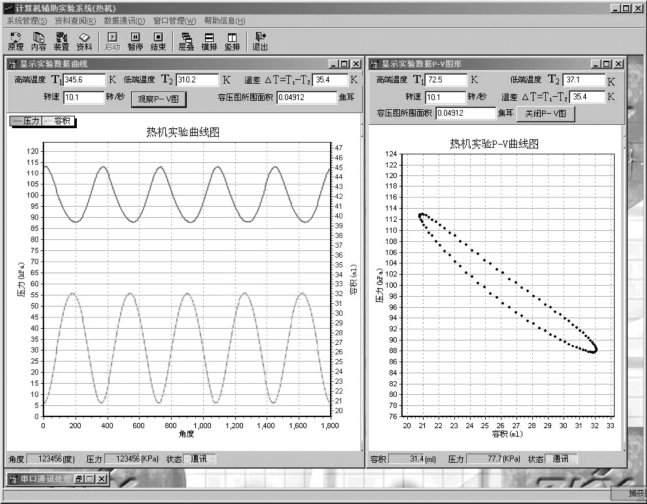

开始实验：选中按钮“开始实验”，将启动通讯端口并接收从端口中传来的空气热机实验数据，显示在窗口中。“显示实验数据p－V图形”子窗口是在“显示实验数据曲线”子窗口中选中按钮“观察p－V图”后显示的子窗口，如图F8－5所示。

暂停：该功能停止系统接收空气热机实验发来的有关数据，并保留最后收到的数据图形内容以供研究。当鼠标放在显示的图像窗口中时，主窗口的底部将提示有关的图形操作热键“按←↑→↓、Home/End和PageUp/PageDown键移动曲线；按Shift＋←↑→↓键缩放曲线，按空格键还原；按Ctrl＋←↑→↓键沿轴线方向缩放曲线”。将更加细致地观察相关的曲线内容。只要重新选中“启动”按钮，则可重新开始接收空气热机实验仪的数据。

“结束测试”或“停止”：将关闭显示空气热机实验仪图形曲线，并关闭连接该实验仪的通讯端口。只有重新选中菜单“数据通讯”中“开始实验”才能重新接收来自空气热机实验仪的数据并显示图形。
