空气热机测试仪分为微机型和智能型两种型号，本实验采用微机型测试仪。可通过串口和计算机通讯，并配有软件。通过该软件在计算机上显示并读取p－V图面积等参数及观测波形。而智能型测试仪只能用示波器观测波形。

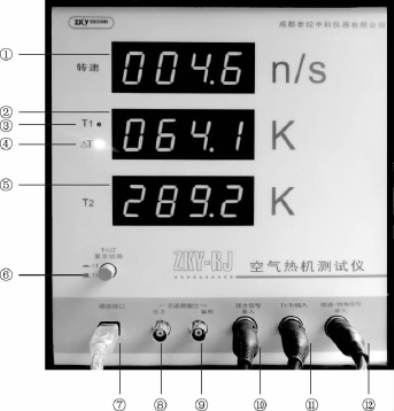

测试仪前面板如图8－6所示，

①　转速显示：显示热机飞轮的实时转速，单位为“转/秒（n/s）”。

②T1/ΔT显示：可以显示热源端绝对温度或冷热两端绝对温度差，单位：“K”。

③T1指示灯：该灯亮表示当前的显示数值为热源端绝对温度。

④ΔT指示灯：该灯亮表示当前的显示数值为热源端与冷源端的绝对温度差。

⑤T2显示：显示冷源端绝对温度值，单位：“K”。

⑥T1/ΔT显示切换键：按键与T1和ΔT指示灯配合，在显示两个值之间转换。

⑦通信接口：使用1394线与通信器相连，再用USB线将通信器和计算机USB接口相连，可以通过热机软件观测热机运转参数和热机波形。

⑧示波器压力接口：通过Q9线和示波器Y通道连接，观测压力信号波形。

⑨示波器体积接口：通过Q9线和示波器X通道连接，观测体积信号波形。

⑩压力信号输入口（4芯）：用连接线和热机实验仪相应接口相连，输入压力信号。

⑪T1/T2输入口（5芯）：用连接线和热机实验仪相应接口相连，输入T1/T2温度信号。

⑫转速/转角信号输入口（5芯）：用连接线和热机实验仪相应接口相连，输入转速/转角信号。
