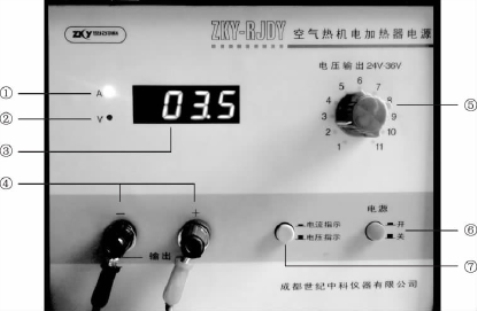

如图8－5所示的电加热器电源由如下几部分组成：

①电流输出指示灯；

②电压输出指示灯；

③电流、电压输出值显示表，可按切换按钮轮流显示电流或电压；

④电压输出正极和负极接线柱（直流电压）；

⑤电压输出旋钮，可根据加热需要调节输出电压大小，调节范围为“24～36V”，共分11档；

⑥电源开关；

⑦电流/电压显示切换按钮。

另外在加热器电源背面有转速限制接口，通过连接线与测试仪背面的转速限制接口连接，当热机飞轮转速超过15r/s时，测试仪将发出信号，停止加热器电压输出，转速降到15r/s以下时，再自动恢复供电加热。
