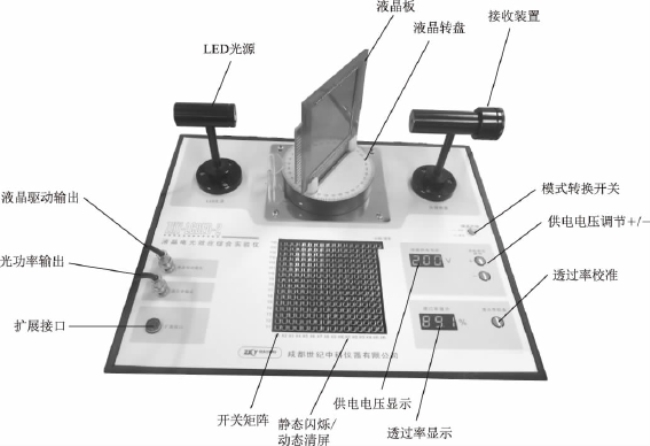

模式转换开关：切换液晶的静态和动态（图像显示）两种工作模式。在静态时，所有的液晶单元所加电压相同，在（动态）图像显示时，每个单元所加的电压由开关矩阵控制。同时，当开关处于静态时打开发射器（LED光源），当开关处于动态时关闭发射器。

静态闪烁/动态清屏切换开关：当仪器工作在静态时，此开关可以切换到闪烁和静止两种方式；当仪器工作在动态时，此开关可以清除液晶屏幕。

供电电压显示：显示加在液晶板上的电压，范围在0.00～7.60V之间。

供电电压调节：改变加在液晶板上的电压，调节范围在0～7.6V之间。其中单击＋键（或－键）可以增大（或减小）0.01V。一直按住＋键（或－键）2s以上可以快速增大（或减小）供电电压，当电压大于或小于一定范围时需要单击按键才可以改变电压。

透过率显示：显示光透过液晶板后光强的相对百分比。

透过率校准：在接收器处于最大接收状态的时候（即供电电压为0V时），如果显示值大于“100”，则按住该键3s可以将透过率校准为100%；如果供电电压不为0，或显示小于“100”，则该按键无效，不能校准透过率。

液晶驱动输出：接数字存储示波器，显示液晶的驱动电压。

光功率输出：接数字存储示波器，显示液晶的时间响应曲线，可以根据此曲线来得到液晶响应的上升时间和下降时间。

扩展接口：连接LCDEO信号适配器的接口，通过信号适配器可以使用普通示波器观测液晶的响应时间曲线。

LED光源：为液晶板提供光源。

液晶板：本实验的测量样品。

接收器：将透过液晶板的光信号转换为电信号并换算成透过率。

开关矩阵：为16×16的按键矩阵，用于液晶的显示功能实验。

液晶转盘：承载液晶板转动，用于液晶的视角特性实验。
