1.6.5.2 2.联机测试

2.联机测试

测试仪与电脑联机后，在电脑软件界面设定各类电压参数，并在屏幕上显示IA－VG2K曲线，测试仪完全处于电脑软件的控制状态。扫描电压VG2K的步幅最小可到0.1V。

软件运行过程如图6－8至图6－13所示。

pagenumber_ebook=63,pagenumber_book=58

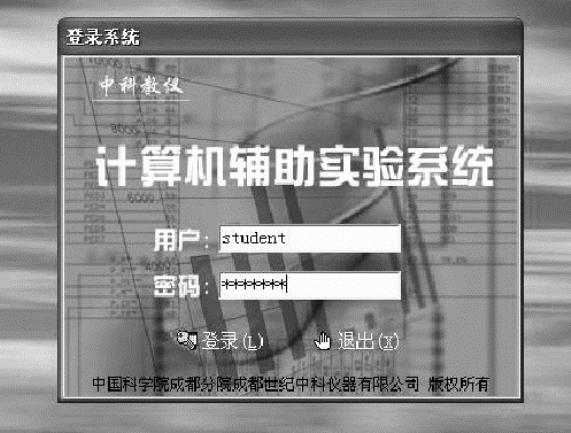

图6－8　系统登录界面

用户名及密码均为“student”

pagenumber_ebook=63,pagenumber_book=58

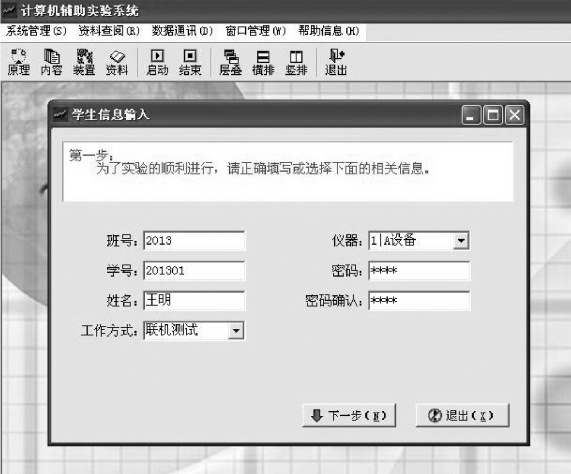

图6－9　学生信息输入

输入个人信息和密码，选择工作方式－“联机测试”或“联机显示”

pagenumber_ebook=64,pagenumber_book=59

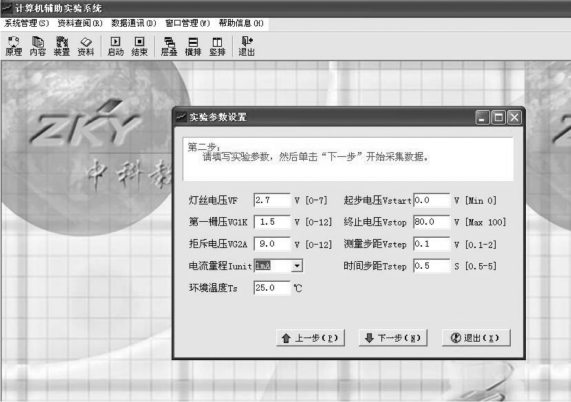

图6－10　实验参数设置

设置各种电压值及电流量程、步距

pagenumber_ebook=64,pagenumber_book=59

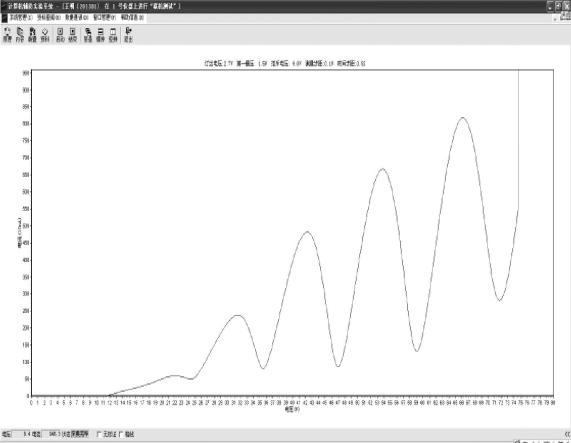

图6－11　启动测试

在屏幕绘制IA－VG2K曲线

pagenumber_ebook=65,pagenumber_book=60

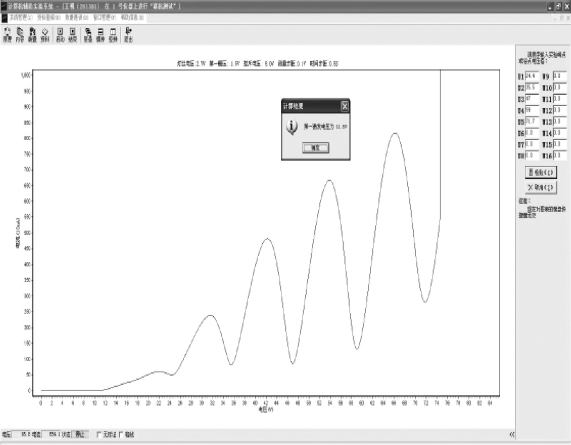

图6－12　计算第一激发电位

选择“数据检验”，输入峰点或谷点电压值后选择“检验”

pagenumber_ebook=65,pagenumber_book=60

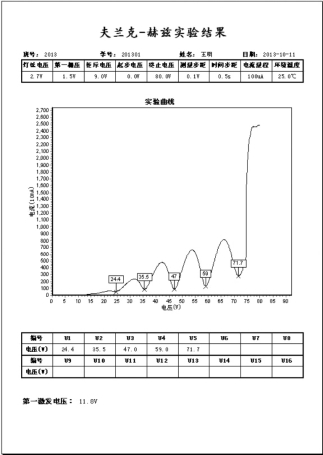

图6－13　输出报告

单击“数据通讯”，选择“打印结果”
