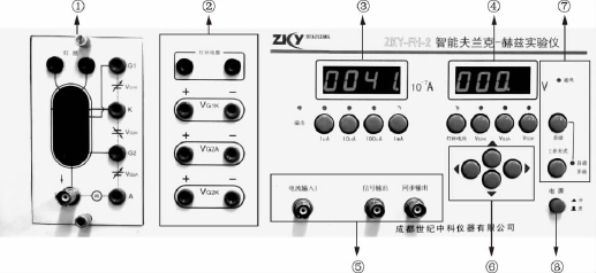

夫兰克－赫兹实验仪面板如图6－5所示，以功能划分为8个区。

①　夫兰克－赫兹管各输入电压连接插孔和板极电流输出插座。

②　夫兰克－赫兹管所需激励电压的输出连接插孔，其中左侧输出孔为正极，右侧为负极。

③测试电流指示区：

四位七段数码管指示电流值；四个电流量程档位选择按键用于选择不同的最大电流量程档；1μA、10μA、100μA、1mA。例如，当选择10μA档时，测量电流范围在0～99.99×10－1μA；当选择100μA档时，测量电流范围在0～999.9×10－1μA；当选择1mA档时，测量电流范围在0～9　999.×10－1μA；每一个量程选择同时备有一个选择指示灯指示当前电流量程档位。

④测试电压指示区：

四位七段数码管指示当前选择电压源的电压值；

四个电压源选择按键用于选择不同的电压源，每一个电压源选择都备有一个选择指示灯指示当前选择的电压源。

⑤测试信号输入输出区：

电流输入插座，输入夫兰克－赫兹管板极电流；

信号输出和同步输出插座，可将信号送示波器显示。

⑥调整按键区：

用于改变当前电压源电压设定值；设置查询电压点。

⑦工作状态指示区：

通信指示灯指示实验仪与计算机的通信状态；

启动按键与工作方式按键共同完成多种操作。
