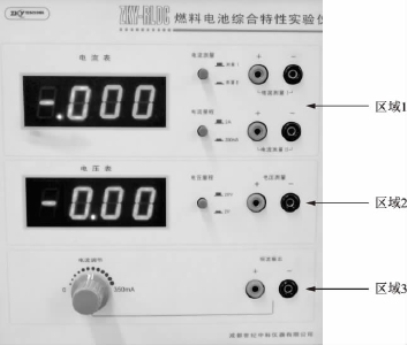

测试仪面板如图4－5所示，可测量电流（区域1）、电压（区域2）。可从供电输出端口向电解池供电（区域3）。实验前需要预热15min。

区域1：电流表部分，作为独立的直流电流表使用，包含两个档位，2A档和200mA档，可通过电流档位切换开关进行选择。两个测量通道：电流测量Ⅰ和电流测量Ⅱ（相当于两个电流表）。同样可以通过档位切换开关进行选择。

区域2：电压表，作为一个独立的电压表使用。共有两个档位：20V档和2V档，可通过电压档位切换开关选择合适的电压档位。

区域3：恒流源部分，为电解池提供一个从0～350mA的可变恒流源。
