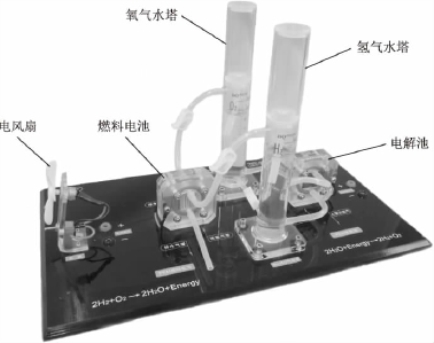

实验主板如图4－4所示，氢气水塔和氧气水塔为电解池提供纯水（二次蒸馏水），同时可分别储存电解池产生的氢气和氧气，为燃料电池提供燃料。每个气水塔都是上、下两层结构，上、下层之间通过插入下层的连通管连接。两个气水塔下层顶部各有一个输气管连接到燃料电池，分别供氢气和氧气。初始时，下层近似充满水，电解池工作时，产生的气体会汇集在下层顶部，通过输气管输出。若关闭输气管开关，气体产生的压力会使水从下层进入上层，而将气体存贮在下层的顶部。通过管壁上的刻度可知存贮气体的体积。两个气水塔之间还有一个水连通管，加水时打开使两塔水位平衡，实验时一定要关闭该连通管。

电风扇作为定性观察燃料电池工作时的负载。
