1.2.6.2 2.实验数据示例（DH926B微波系统，供参考）

2.实验数据示例（DH926B微波系统，供参考）

表F2－2　反射实验数据

pagenumber_ebook=33,pagenumber_book=28

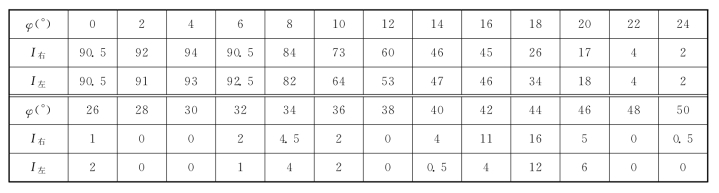

表F2－3　单缝衍射实验数据（a＝70mm；λ＝32mm）

pagenumber_ebook=33,pagenumber_book=28

pagenumber_ebook=34,pagenumber_book=29

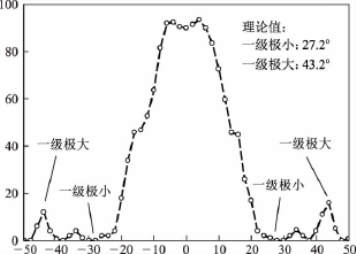

图F2－2　单缝衍射I－φ曲线

pagenumber_ebook=34,pagenumber_book=29

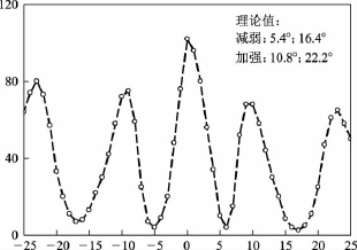

图F2－3　双缝干涉I－φ曲线

单缝衍射实验曲线的中央较平，甚至还有稍许的凹陷，这可能是由于衍射板还不够大的缘故。

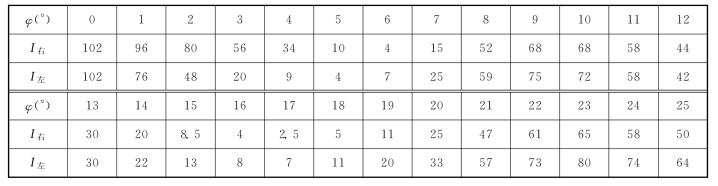

表F2－4　双缝干涉实验数据（a＝40mm；b＝30mm；λ＝32mm）

pagenumber_ebook=34,pagenumber_book=29

表F2－5　偏振实验数据

pagenumber_ebook=34,pagenumber_book=29

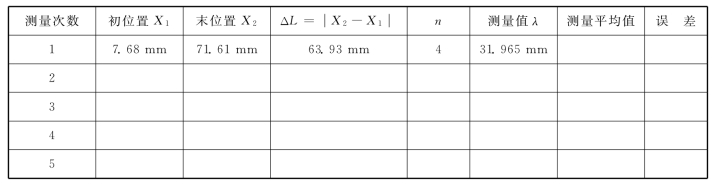

表F2－6　迈克尔逊实验数据（只有1次测量值示例，波长校准值32　mm）

pagenumber_ebook=34,pagenumber_book=29
