1.2.2.2 2.微波的单缝衍射

2.微波的单缝衍射

微波的衍射原理与光波完全相同，当一束微波入射到一宽度与波长可比拟的狭缝时（本实验微波波长在3cm左右），发生夫琅和费单缝衍射现象，如图2－2所示。其相对光强分布如图2－3所示。可以看到，中央亮条纹的宽度两倍于次最大的亮条纹的宽度，并且绝大部分能量都落在中央明条纹上，暗条纹是等间隔的，而各级次最大则是不等间隔的。

一级极小值对应的衍射角为

其中，λ是波长，a是狭缝宽度，两者取同一长度单位。随着衍射角增大，衍射波强度又逐渐增大，直至出现一级次最大值，对应的衍射角为

pagenumber_ebook=25,pagenumber_book=20

图2－2　微波的单缝衍射

pagenumber_ebook=25,pagenumber_book=20

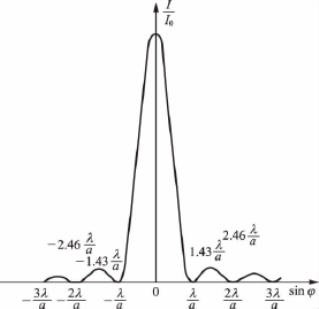

图2－3　单缝衍射的相对光强分布
