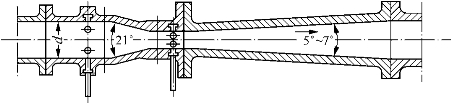

孔板流量计由于断面的突然缩小和突然扩大引起了过多的能耗。尤其是在突然扩大的情况下,这显然是不合理的,而如图8-11所示的渐缩渐扩管,避免了突然的缩小和突然的扩大,大大地降低了阻力损失。这种管称为文丘里管(venturi tube),用于测量流量时,亦称为文丘里流量计(venturi flowmeter)。

为了避免流量计长度过长,基于前述原因,收缩角可取得大些,通常为15°~25°,扩大角仍需取得小些,一般为5°~7°。此时流量也用式(8-7)计算,但要以C V代替C 0。文丘里管的流量系数C V约为0.98~0.99,显然文丘里管的能耗较少。
