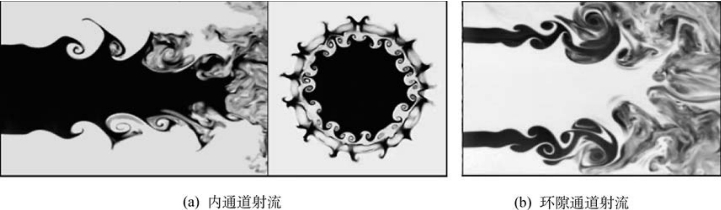

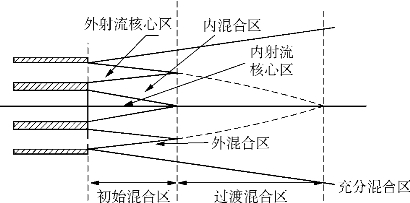

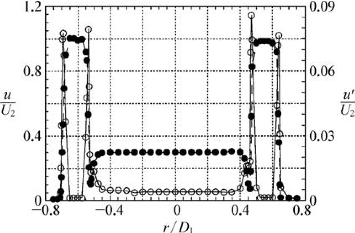

在圆射流中心线处再加一股圆射流就形成了同轴射流(coaxial jet),由于两股同轴的自由射流相互作用,使得流动变得复杂化。同轴射流的流场结构如图6-15所示,按流动的发展可分为初始混合区、过渡混合区和充分混合区;射流区内在初始区和过渡区内存在着内射流核心区、外射流核心区内、内混合区和外混合区。同轴水射流流场如图616所示,图中同轴射流内外环直径分别为D 1和D 2,对应射流速度分别为U 1和U 2,喷嘴出口处的速度和湍流强度测量结果如图617所示。

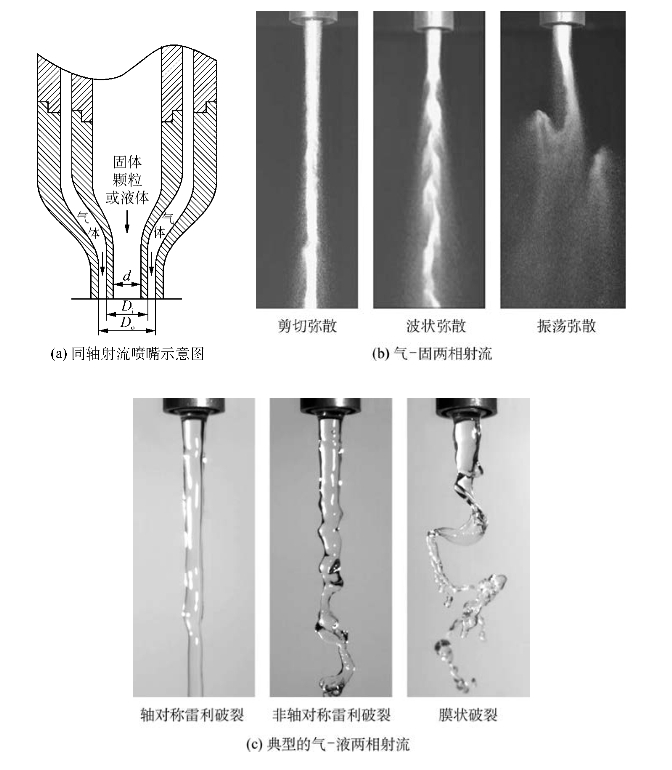

同轴射流在工业中有广泛的应用,包括气-固同轴射流和气-液同轴射流等。图6-18(a)为工业上广泛应用的同轴射流喷嘴的示意图,中心通道为固体颗粒或者液体,环隙为高速气体。图6-18(b)为气固两相射流的照片,中心通道为玻璃微珠,工业中的粉煤气化喷嘴多采用这种结构。图6-18(c)为典型的气-液两相射流的照片,中心通道为水,工业中的水煤浆气化喷嘴多采用这种结构。
