聚甲基丙烯酸甲酯（PMMA）经过40多年的“临床考验”，证实为安全、稳定的硬片人工晶体材料，硅凝胶、丙烯酸酯等是软性人工晶体的主要材料。

1．PMMA　PMMA化学性能稳定、质轻、透明度好，屈光指数大，有较高的抗老化和抗环境变化特性，生物相容性好。由于其本身的理化惰性，对机体的生物反应较轻，目前在组织内未发现降解或释放出丙烯酸单体。PMMA折射率约为1．491，它能透过300～700nm范围波长的光，包括紫外光谱。在昼光下会有蓝视现象，但红视不多见。至今PMMA仍然是制造硬质人工晶体的首选材料。

PMMA的主要缺点是不耐热，在100℃以下，PMMA为固态；超过100℃的环境，PMMA将变成凝胶状，故不能采用加热方式进行消毒，否则将会严重变形。其次是弹性有限，不能制造适应小切口的弹性晶状体，对YAG激光耐受有限。

2．硅凝胶　硅凝胶主要成分是二甲基乙烯基硅氧基聚甲基硅氧烷，简称甲基乙烯基硅硐。结构稳定、组织相容性好，可在眼内长期存留。比重低，耐高温、高压。在220～240℃温度下不发生老化，因此可进行高压或煮沸消毒。折射率约为1．41，比PMMA略小，因此同等屈光度的硅凝胶晶状体比PMMA晶状体要厚。硅凝胶有较好的柔韧性和弹性，可折叠，当放松折叠镊时可自行迅速展平。硅凝胶制造的人工晶体可通过小切口置入眼内。

硅凝胶极易产生静电，吸附空气中的微粒及眼内新陈代谢产物。这种黏附在晶状体表面的颗粒样物可明显影响其透明度和透光率。硅凝胶作为软性人工晶体的主要材料之一，在临床上得到广泛应用。

3．水凝胶　水凝胶根据聚合体中含水率的多少和其性质，分成聚甲基丙烯酸羟乙酯（PHEMA）和高含水率的水凝胶。水凝胶具有网状空间结构，脱水状态时，质硬，半透明，可进行抛光处理，当吸水后膨胀，体积增加，当吸水为40%时，屈光指数为1．43，充分复水后质柔韧透明。

由于水凝胶具有网状结构，可使水分子、离子以及小分子物质自由通过，同时也易使排泄物及污染物存留，降低其透明性。目前在临床上使用PHEMA制造软性人工晶体。

4．丙烯酸酯　丙烯酸酯（商品名AcrySof）是由苯乙基丙烯酸酯和苯乙基甲基丙烯酸组成的共聚体，性质稳定，透明性极佳。大量的理化及毒理学研究表明，丙烯酸酯有极好的稳定性和生物学相容性，安全，无毒性。这种材料的人工晶体可吸收紫外线。在37℃时屈光指数为1．544，比PMMA高，同等屈光度人工晶体，用丙烯酸酯可制作得更薄，更适合于小切口置入。

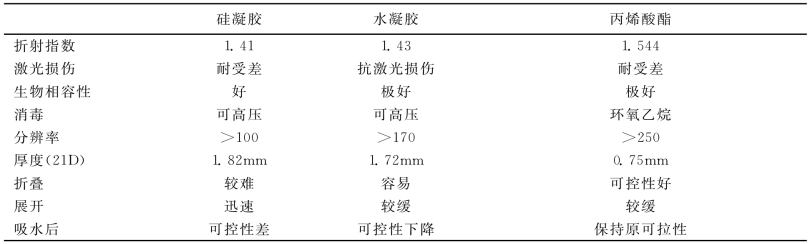

丙烯酸酯人工晶体以Alcon公司生产的SA60AT型AcrySof人工晶体为代表，采用单片设计，襻和光学部为一整体。AcrySof晶状体弹性较小，折叠后的人工晶体能轻柔缓慢地展开，因此操作起来比较安全（表13－1）。

不同材料制成人工晶体的光学质量差别很大。有学者对比分析了丙烯酸酯、硅凝胶及PMMA 3种材料的人工晶体，结果为硅凝胶人工晶体（SI－30NB IOL）与PMMA人工晶体（MZ30BD IOL）产生的像差相近；不同材料的屈光指数不同，制成的人工晶体正球差也不相同。丙烯酸酯人工晶体（AcrySof MA30AC IOL）产生的正球差最大，PMMA人工晶体次之，硅凝胶人工晶体产生的正球差最小，反映出硅凝胶人工晶体可更好地抵消角膜的正像差。置入晶状体的屈光指数越高，所产生的高阶像差也越大。置入丙烯酸酯材料IOL的术眼在复色光（白光）470nm及630nm单色光条件下对比敏感度均低于置入其他材料IOL的术眼。
