2.5　统计模式识别在科学研究中的应用

例2.1　假设细胞识别中正常（ω₁）和异常（ω₂）两类的先验概率分别为0.9和0.1。现有一待识别的细胞，其观测值为X，从类条件概率密度分布曲线上查得P（X∣ω₁）＝0.2，P（X∣ω₂）＝0.4，并且有表2.2的决策表。试利用最小错误率贝叶斯决策和最小风险贝叶斯决策进行分类。

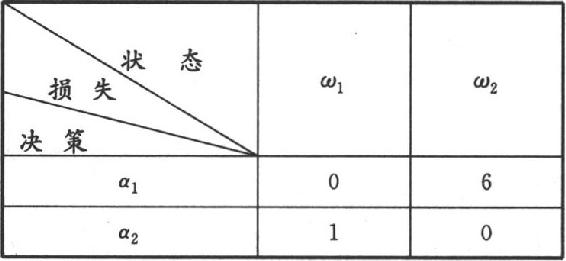

表2.2　决策表

解：

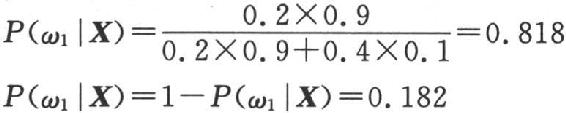

（1）利用贝叶斯公式计算后验概率

根据最小错误率贝叶斯决策，判定该细胞为正常。

（2）计算条件风险

由最小风险贝叶斯决策判定该细胞为异常。

例2.2　对下列数据X＝［0 0；0 1；1 0；0.5 4；1 3；1 5；1.5 4.5；6 4；6.5 5；7 4；7.5 7；8 6；8 7］，用ISODATA算法进行聚类。

解：

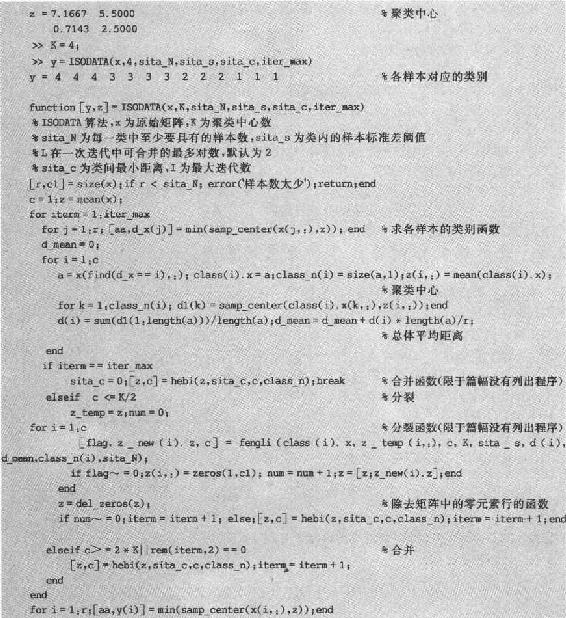

以下为ISODATA函数。

例2.3　对例2.2的结果用K-均值法进行分类，取K＝2。

解：

例2.4　为了解某河段As、Pb污染状况，设在甲、乙两地监测，采样测得这两种元素在水中和底泥中的浓度（见表2.3）。依据这些数据判别未知样本是从哪个区域采得的。

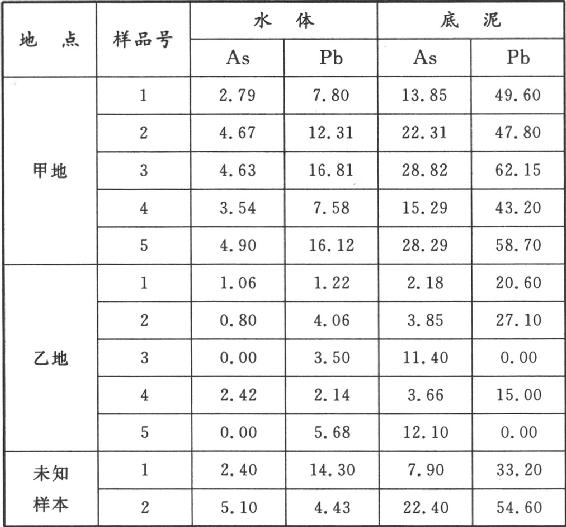

表2.3　两组已知样品原始数据　mg/kg

解：

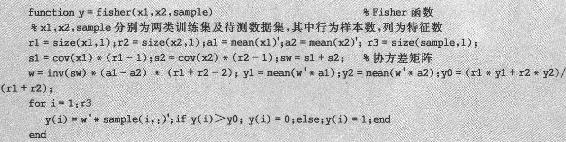

限于篇幅，只列出两类问题的Fisher分类函数，多类分类可以采用多个两类分类器完成。

例2.5　胃病病人和非胃病病人的生化指标测量值如表2.4所列。试用SICMA法对某未知样进行判别。

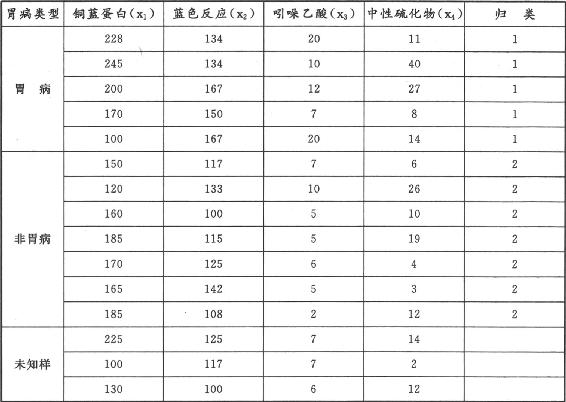

表2.4　胃病病人和非胃病病人生化指标的测量值

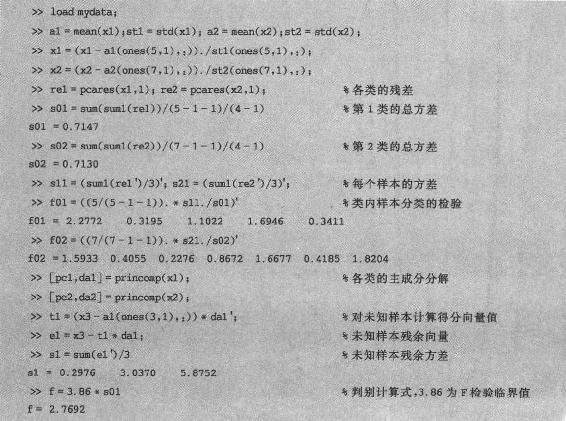

解：

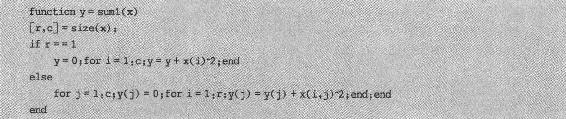

从计算结果中看出，未知样本中第1个样本属于第1类，第2和3个样本属于第2类。程序中sum1为自编求平方和的函数：

也可以利用MATLAB中的分类函数进行分类：

例2.6　对例2.4中的数据用K-近邻法进行分类。

解：

MATLAB中有专门的K-近邻法分类函数，其调用方式为：

其中，sample、training、group分别为测试样本、训练样本及训练样本对应的类别号；k为近邻法，默认值为1；distance为距离，可以选euclidean、cityblock、cosine、Correlation、Hamming；rule为表决规则，可以选nearest、random、consensus。

例2.7　对例2.4的数据用决策树分类器进行分类。

解：

MATLAB中有专门的决策树分类器函数。

例2.8　利用例2.4中的训练集数据，用ALKNN法对样品x＝［1.40　4.80　7.30　23.20］进行判别。

解：

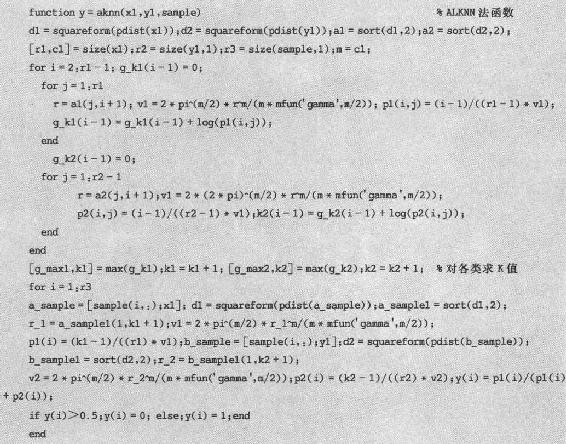

以下为ALKNN函数。

例2.9　欲将某河流上游8个小分支水系分类，从这几条小河采集水样，每个样品测两个同量纲指标（x₁为无机物指标，x₂为有机物指标），测量结果如表2.5所列。请对其进行系统聚类分析。

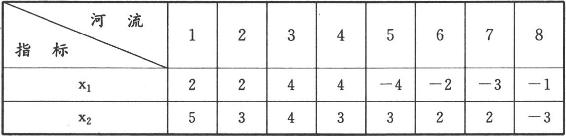

表2.5　测试数据

解：

（1）利用MATLAB中的相关函数进行分类

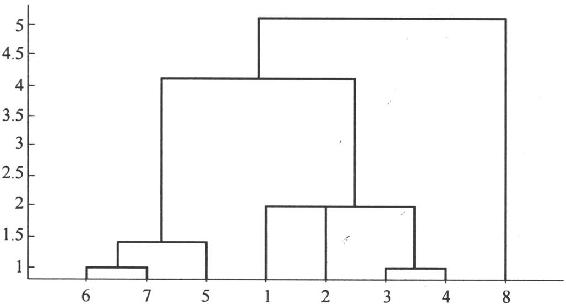

从图2.5中可明显看出样品的聚类情况。

图2.5　样品冰柱图

（2）利用自编的系统聚类函数进行分类

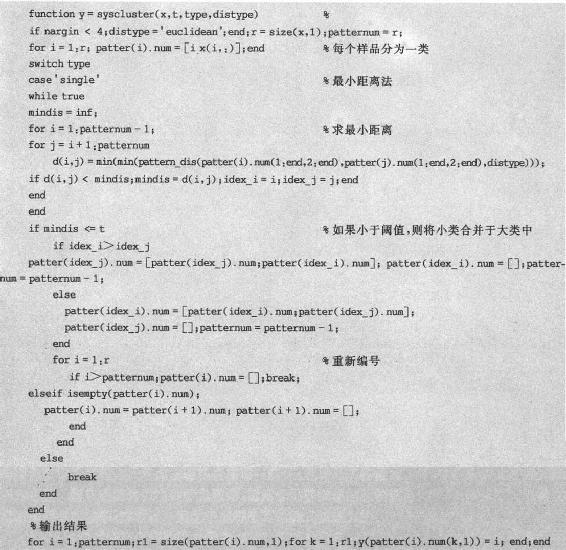

限于篇幅，不列出所有的自编系统聚类程序，只列出其中的“最小距离法”部分的程序，其中pattern_dis为自编的求距离函数。

例2.10　利用势函数法对两类样本数据x1＝［1 0；0 -1］，x2＝［-1 0；0］进行分类。

解：

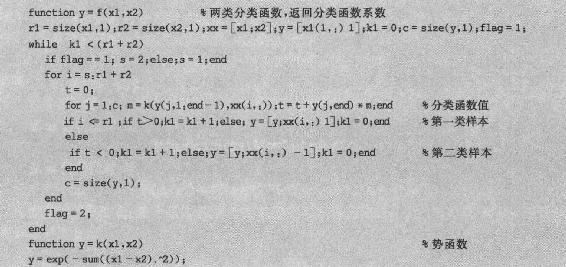

限于篇幅，只列出两类问题的分类函数，对于多类问题，可利用多个两类分类器进行分类。

例2.11　利用感知器算法对例2.5中的数据进行模式识别。

解：

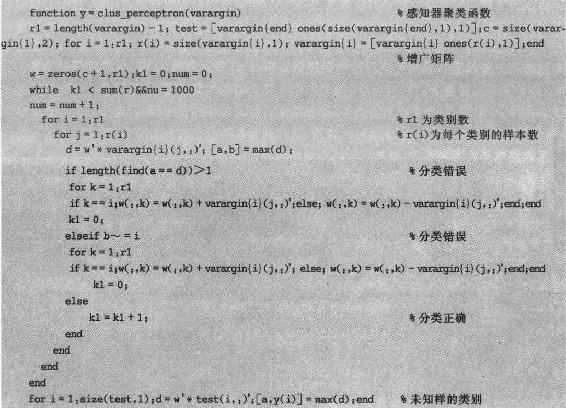

以下为感知器算法函数。

例2.12　为了解某材料的性能，利用3种合成方法各制备了5个样品，每个样品均作了强度等4个变量的分析，原始数据见表2.6。试用相似度分类法确定3个待判样品所属组别。

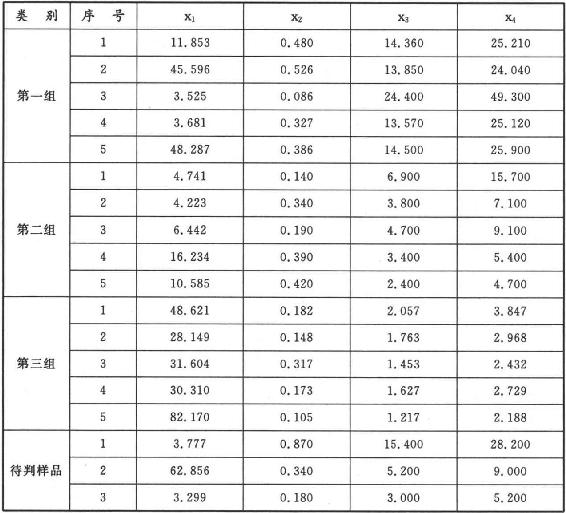

表2.6　原始数据

解：相似度聚类法是利用模式相似度参数进行聚类的一种方法。

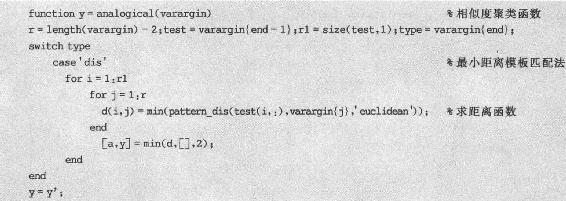

限于篇幅，只列出相似度聚类的一部分：

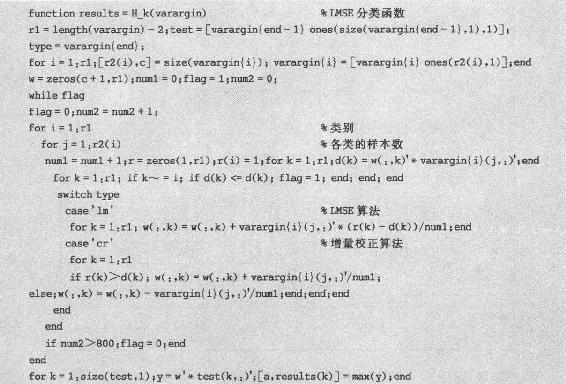

例2.13　利用最小均方误差算法（LMSE或H-K算法）求解例2.12的数据。

解：

第2个样本与例2.11求出的结果有差异，这可能是由于训练样本的代表性不够造成的。

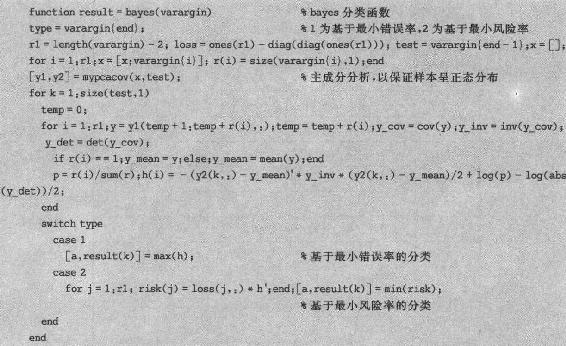

例2.14　测定了冠心病人和正常人血中微量元素的含量（见表2.7），试用Bayes法进行分类。

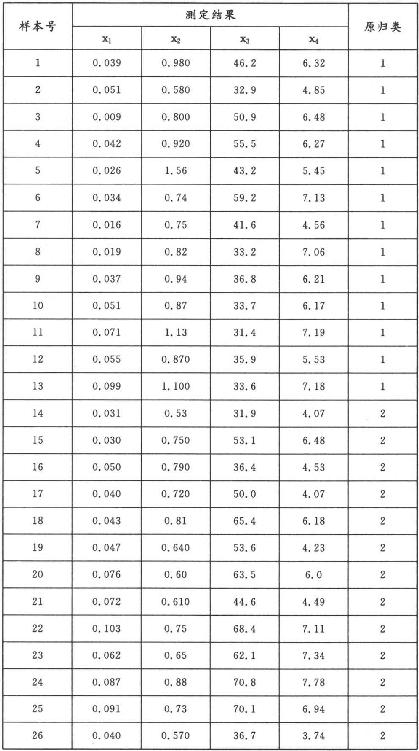

表2.7　冠心病人及正常人血中4种微量元素的测定结果　µg/mL

解：

结果表明，第4、5、7号样品分类与原归类不一致。

例2.15　在许多问题中样品是依次排列的（如以时间、地理位置或优劣为序），在它们分类时，不能打乱样品的次序，称为有序样品的聚类，其中最常用的方法称最优分割法。例如对动植物按生长的年龄段进行分类，年龄的顺序是不能改变的，否则就没有实际意义。

为了了解儿童的生长发育规律，随机抽样统计了男孩从出生到11岁每年平均增长体重的重量数据，如表2.8所列，试问男孩发育可分为几个阶段？

表2.8　1～11岁男孩每年平均增长的体重

解：

设x₁，x₂，…，x_n为有序样品，希望在不改变下标的条件下将它们分成类，即

G₁＝｛x₁，…，x_i1｝，　　G₂＝｛x_i1＋1，…，x_i2｝，…，G_k＝｛x_ik－1＋1，…，x_n｝

其中，0＜i₁＜i₂＜i_k－1＜n，并称G₁，G₂，…，G_k为其中的一个k分割。对于这样的分割，共有个。

对于给定的0＜i₁＜…＜i_k－1＜n，则i₁，…，i_k－1代表一种k分割，即令

S_n（k；i₁，…，i_k－1）＝D_0，i1＋D_i1，i2＋…＋D_ik－1，n

为对应k分割的总变差，其中D_i，j为类G_i，j＝｛x_i＋1，…，x_j｝（i＜j）的距离。

显然，S_n越小，各类间的距离也越小，分类也越合理。因此，只要能使

便可以得到最优的分割。

最优分割可以采用穷举法，即将种分割方法穷举出来，然后找到最小总变差的分割，也可以采用动态规划的方法进行求解，即Fisher最优求解法，下面是求解过程。

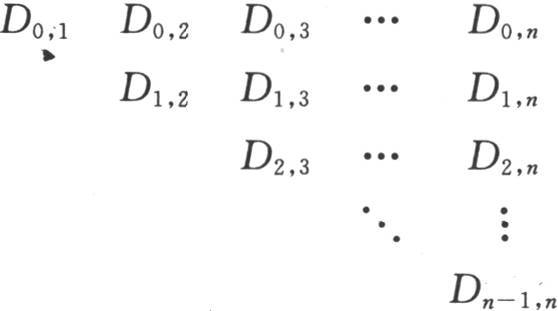

①对于给定的有序样本集，可计算如下的距离表：

②求最优二分割的方法。首先将有序样本作n－1种的二分割法，即

｛｛｛x₁，…，x_n－1｝，｛x_n｝｝；｛｛x₁，…，x_n－2｝，｛x_n－1，x_n｝｝，…，｛｛x₁，x₂｝，｛x₃，x_n｝｝，｛｛x₁｝，｛x₂，…，x_n｝｝｝

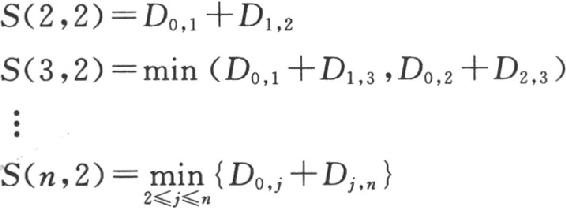

每种分法各对应一个总变差，即

同时，记录最优划分的位置p（i，2），2≤i≤n。

③求最优三分割的方法。用类似的方法求出最优3分割、4分割…一直到k分割。

④分类个数（k）的确定。如果能从实际问题中事先确定k当然最好；如果不能，则可以从S（n，k）随k的变化趋势图中找到拐点处，作为确定k的依据。当曲线拐点很平缓时，可选择的k较多，这时需要用其他的方法来确定，如均方比法和特征根法。

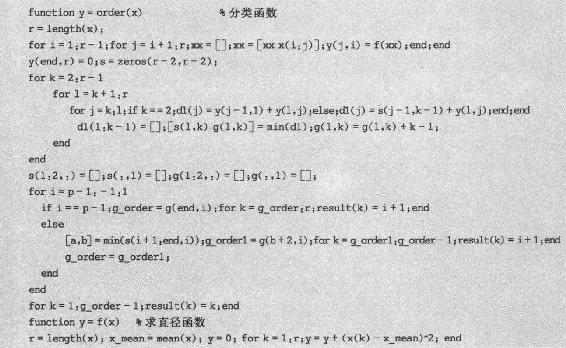

编制相应的程序，求出S（n，k）及对应的分类位置。

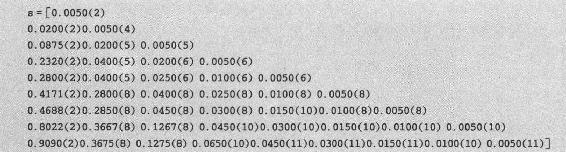

得到如下S的结果，其中k为2～10，l为3～11，括号中的数字为g值，表示分类的位置。

根据S（n，k）与k的曲线，选k＝4，即儿童生长可分成4个阶段。根据S（11，4）＝0.1275（8），可知最优损失函数值为0.1275，最后的分割在第8个元素处，因此G₄包含的样本为｛8～11｝，然后根据求S最小值可得S（5，3）＝0.020（5），即G₃包含的样本为｛5～7｝，类似地，S（4，2）＝0.020（2），G₂中的样本为｛2，3，4｝，G₁＝｛1｝。

即样本的最优有序分类为：｛9.3｝，｛1.8，1.9，1.7｝，｛1.5，1.3，1.4｝，｛2.0，1.9，2.3，2.1｝。
