三、电子对抗的基本手段
基本手段是:电子侦察与反电子侦察;电子干扰与反电子干扰;摧毁与反摧毁。
(一)电子侦察
电子侦察是利用电子技术设备获取敌方电子情报和技术数据的侦察活动。侦察手段有侦察卫星、侦察飞机、侦察站、侦察船等。
1．无线电通信侦察
为获取敌方无线电通信设备的战术技术参数而实施的电子侦察，叫无线电通信侦察。实施时，可利用无线电通信侦察和测向设备，对敌方的各种无线电通信和指挥联络信号进行截收、识别，必要时确定其发射源的方向和位置。
无线电通信侦察，按其侦察的内容不同，可分为通信情报侦察和通信技术侦察。通信情报侦察的基本任务是:查明敌方无线电通信设备的类别、数量、配置地点等;查明敌方通信网络的指挥关系和联络信号，并对敌方的通信密语及其他信息加以记录、分析和破译，以获得敌方兵力部署、武器配置和行动企图等军事情报。通信技术侦察的主要任务是:查明敌方无线电通信设备的技术性能(通信体制、频率、调制方法等)。为实施通信干扰提供技术依据。
(1)侦听、截收与识别。

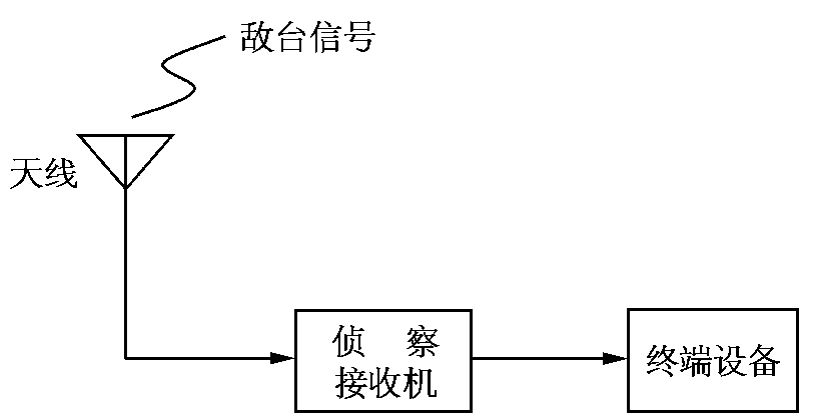

图5-23 侦察接收机
一般通信侦察设备的工作方式，是利用侦察天线截获电台信号后，进入侦察接收机，在接收机中经过放大和检波，送至终端设备，对信号进行显示、分析和记录。目前大多使用自动搜索接收机，它可以在某一频段内自动改变接收频率，不仅截获信号的概率增大，而且对搜索到的一个或多个信号进行记录、分析和处理。另外一种是全景接收机，它与搜索接收机工作方式基本相同，只是在搜索接收机后面接上一个显示设备。这样就可以把截获到的特定波段内的所有信号及相对强度一目了然地全部显示在荧光屏上，同时还能对信号进行监视。
(2)测向与定位。
无线电通信测向和定位是无线电通信侦察的一个重要组成部分。利用无线电定向接收设备来确定正在工作的无线电发射台方位的工作过程，叫无线电通信测向。

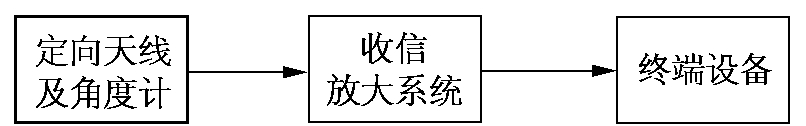

图5-24 测向仪

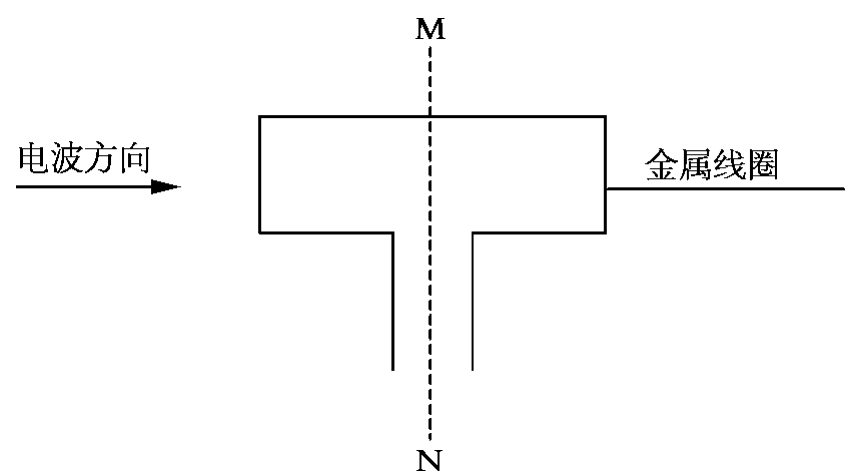

无线电测向是建立在专用天线定向接收的基础之上的。专用天线的形式很多，但实际上都是一个很大的线圈(如图5-25)。将天线以MN为轴旋转时，天线平面与电波方向平行时，接收的信号最强，当天线平面与电波方向垂直时，信号最弱。
图5-25
无线电测向机的终端设备可分为听觉和视觉两种。听觉测向机所使用的终端设备是耳机，耳机音响最大时天线平面。所指方向即敌电台所在方向。视觉测向的终端设备，一般都使用示波管，用亮线来指示电波方向。
实际上，一部测向机工作时，只能测定发射台的方向，而不能测定它的具体位置，要知道具体位置，必须用两部以上的测向机同时工作，在地图上进行交会定位，才能测出发射台的实际位置。
2．雷达侦察
雷达侦察亦称雷达电子侦察。是指为获取敌方雷达的战术技术参数而实施的电子侦察。
(1)雷达侦察的基本任务。
雷达侦察的基本任务是发现敌方带雷达的目标，测定其性质和参数，从而引导干扰机和干扰杀伤武器，干扰其正常工作或将其彻底摧毁。
①发现敌方带雷达的目标。
现代兵器，大多装备了雷达设备，这就给雷达侦察创造了条件。雷达采用定向发射、定向接收工作方式，不仅如此，工作波段、工作使命、体制等都是保密的。这就给侦察截收和信号处理带来一定的困难。
雷达以定向天线发射一定频率的探测信号，在空间搜索目标。而雷达侦察设备，本身并不发射电波，要发现目标就必须同时具备三个条件。

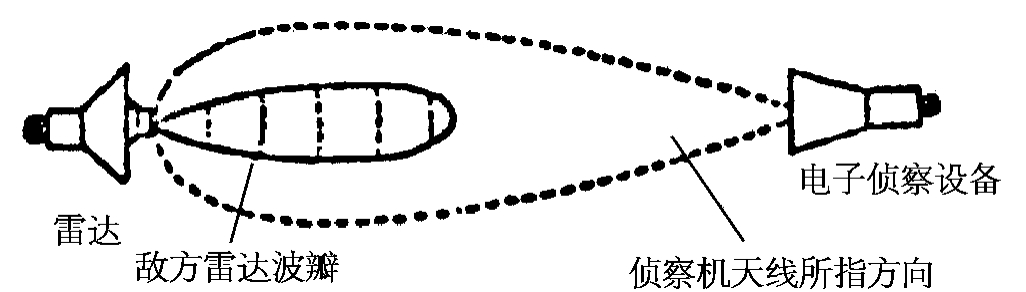

第一，侦察设备的天线与敌方无线电发射设备的天线方位对准，这是雷达侦察发现目标的首要条件。这样，当侦察设备的天线在运转过程中，跟敌方发射设备的天线波瓣方向对准的一瞬间才能接收信号，否则就不能发现目标。如图5-26所示。
图5-26
第二，侦察设备的频率要与敌方发射信号的工作频率相同。为了发现敌方雷达侦察设备在某个频率上工作，侦察设备，尽可能是全频段的电子侦察接收设备。

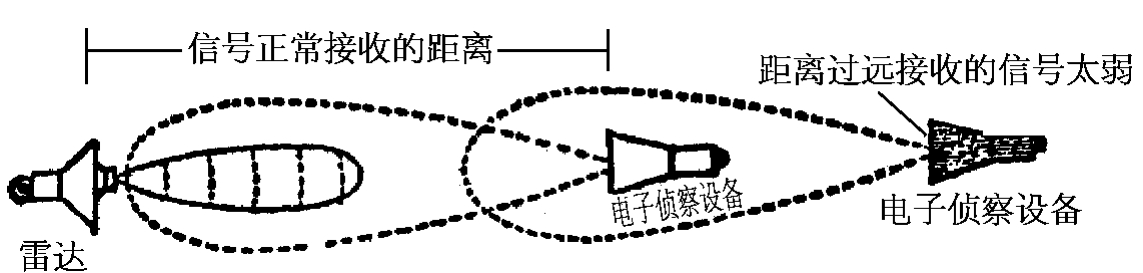

第三，侦察设备要在相应的距离上工作。因为敌方雷达发射的信号，随着距离的增大而减弱，到一定距离信号衰减到一定程度，侦察设备就无法收到信号。
图5-27
所以，侦察设备只有满足了方位、频率对准和接收点信号强度足以能使其正常接收的距离，才能完成侦察任务。
②测定敌方雷达参数，确定雷达和目标的性质。
为了迅速、准确地获取敌方雷达的电子情报资料，要求雷达侦察设备在发现敌方雷达信号的同时，要迅速准确地测定其工作参数，包括频率、波形、调制方式等等。通过这些测定，弄清敌方雷达的型号、性能、用途，以便采取必要的对抗措施。
③引导干扰机和引导干扰杀伤武器。
电子侦察设备发现敌方雷达或用雷达控制和制导的目标之后，要在方位和频率上迅速、准确地引导电子干扰设备对敌方雷达实施有效的干扰，使其失去作用;或者在对敌雷达进行定位的基础上，引导杀伤武器摧毁敌方雷达。
(2)雷达侦察设备。
雷达侦察设备，又称雷达侦察机。雷达侦察机主要由天线、天线控制设备、调谐机构和终端设备等部分组成。
天线及天线控制设备用来接收敌雷达信号，送给接收机;
自动调谐机构自动完成天线对准敌方发射波束，调谐工作频率与敌方相同;
接收机将信号放大、解调，并送至终端;
终端设备把电子侦察设备接收的信号及时准确地显示出来，供人们观察分析和记录。
由于雷达侦察机工作时专门接收目标发射的信号，本身并不发射信号。因此，雷达侦察机常与雷达配置在一起使用，以构成严密的防空警戒网，而侦察距离却要比雷达作用距离远一倍半到两倍，在敌方雷达发现它之前就能提前发现敌方雷达。
(二)反电子侦察
反电子侦察是为了防止敌方截获、利用己方电子设备发射的电磁信号获取有关情报而采取的措施。
1．无线电通信反侦察
无线电通信反侦察，就是己方无线电通信为防止敌方无线电通信侦察而采取的措施。
通信反侦察的技术措施多种多样，如采用波束窄方向性强的微波和激光通信、快速电报通信，使用有加密装置的通信设备、选用定向天线和降低发射功率……在组织措施上，应加强保密制度、缩短发信时间、采取伪装和示假隐真等手段。
2．雷达反侦察
由于雷达侦察机是通过截收雷达信号来实现的，因此只要敌方收不到己方雷达信号，或收到的是假信号，就可以达到反雷达侦察的目的。
基本方法有:
隐蔽雷达阵地，不规律地改变值班开机时间;设置假雷达、发射假信号造成敌人判断错误;用杂乱电磁波干扰使其不能正常工作;采用新技术如多普勒雷达、频率捷变雷达和激光雷达等。
(三)电子干扰
电子干扰是为削弱敌方电子设备的使用效能或使其完全失效所采取的电波扰敌措施。
1．无线电通信干扰
妨碍或阻止敌方无线电通信发挥正常效能的电子干扰，叫做无线电通信干扰。目的是使敌方无线电通信中断、指挥瘫痪。
(1)无线电通信干扰的基本原理与要求。
通信干扰的基本原理是，当干扰信号的频率与通信信号相同或近似时，接收设备就会同时收到干扰信号与通信信号相叠加的信号，从而失去通信工作的能力。
但是，干扰机如何才能干扰对方的通信信号呢?这就要求干扰机必须具备三个条件。
①信号频率重合准确。
要有效地干扰敌方无线电通信，干扰的频率必须对准敌方接收设备的工作频率。
②必要的干扰辐射功率。
发射的干扰信号功率必须超过通信信号功率，才能取得干扰效果。它是靠干扰发射机和天线设备来保证的。
③最佳干扰样式。
干扰机通常具备多种干扰样式，对不同的通信信号，有与它相对应的一种最佳干扰样式。如通信发射方式有调幅报、移频报、调频话、传真、电视……对于不同的工作方式，采用最佳的干扰样式，能收到事半功倍的效果。
(2)无线电通信干扰的分类。
无线电通信干扰，目前都采用积极干扰(又称有源干扰)。根据干扰性质的不同，可分为压制性干扰和欺骗性干扰两大类。
①压制性干扰。
压制性干扰，就是在敌方通信的频率上，用专门的干扰发射机，发射功率强大的干扰信号，以压制敌方的通信信号，使敌方通话时话音不清，发报时信号模糊。
压制性干扰的主要形式有:
瞄准式——干扰频谱与敌信号频谱相重合。其优点是干扰功率集中，干扰效果好，缺点是干扰频谱窄。
半瞄准式——干扰信号的频谱没有和信号频谱完全重合，但其频谱的全部或大部分能通过敌方接收设备的频带。
阻塞式——是一种宽频带干扰，其主要优点是不需要频率重合，能同时干扰某一频段内的多部电台，缺点是对某一频率的电台干扰效果较差。
②欺骗性干扰。
欺骗性干扰，就是发出和敌方通信十分相似的干扰信号，使敌人难以辨别真假。主要形式是冒充敌台的无线电通信，发出各种假电文，扰乱敌军指挥。例如第三次中东战争，以色列成功地使用了欺骗性干扰，冒充埃及指挥部，令第四坦克师撤离苏伊士运河，结果使埃及的反突击遭到失败。
2．雷达干扰
雷达干扰，就是扰乱或欺骗敌方雷达系统，使其效能降低或完全失效的电子干扰。
雷达干扰分为有源干扰和无源干扰两大类。
(1)有源干扰。
有源干扰又称积极干扰。它是利用干扰发射机发射与敌方雷达频率相同的电磁波，对敌方雷达造成干扰。按照对雷达设备的干扰性质不同，又分为压制性干扰和欺骗性干扰两种。
①压制性干扰。

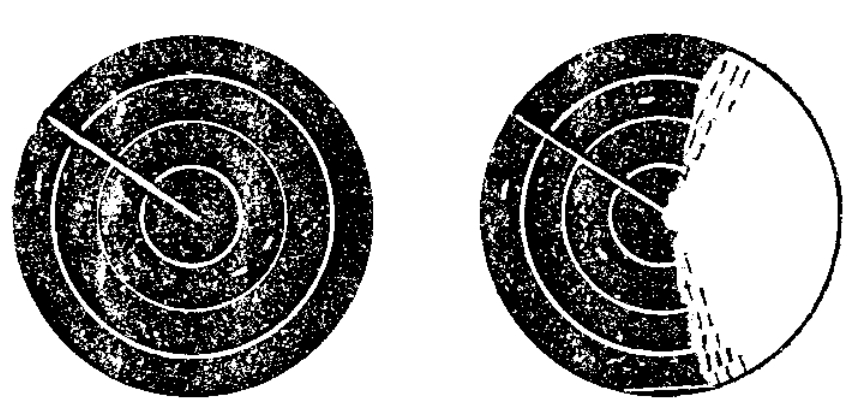

压制性干扰又称杂波干扰，就是利用干扰机发射强大的干扰信号，压制住敌雷达的目标回波，使其淹没在干扰信号之中，在距离显示器荧光屏上呈现一片“茅草”(杂波)状亮区，目标回波被淹没在“茅草”之中。如图5-28，压制性干扰的形式同无线电通信干扰。
图5-28
②欺骗性干扰。

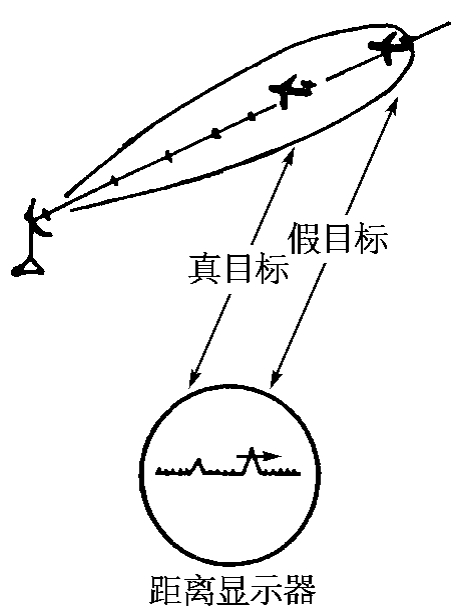

欺骗性干扰，是用干扰发射机巧妙地模仿敌方雷达信号造成干扰，使敌人上当受骗。欺骗性干扰的方法通常采用回答式干扰机进行距离欺骗或角度欺骗。如进行距离欺骗时，当回答式干扰机收到对方雷达信号时，将信号放大并延迟一定时间转发回去，敌方雷达接收后，在显示器荧光屏上就出现一个与真目标相似且信号较强，但在距离上却是稍远的假目标回波，使其真假难分(见图5-29)。
图5-29
(2)无源干扰。
无源干扰又称消极干扰，就是利用能强烈反射或吸收电磁波的器材来对雷达进行干扰。反射无线电波的器材叫反射性器材，衰减无线电波的器材叫吸收性器材。
①反射性器材干扰。
一是消极干扰丝(片、条)又称干扰箔条，是最早使用的干扰器材。当今常用的有金属丝、镀锌玻璃丝和镀金属的尼龙丝等。干扰丝在空中投撒后，可在空中停留几小时。无线电波照射到干扰丝(片)后产生较强的反射。反射的无线电波，在雷达荧光屏上会出现强大的干扰信号，使其难以发现目标。
干扰丝(片)的长度为雷达波长的二分之一时干扰效果最好。为了同时干扰不同频段的雷达，把不同长度的干扰丝(片)按一定比例装在一起，制成各种宽频带干扰包、干扰弹，用飞机、火箭或炮弹等投放，在空中形成干扰走廊和干扰云团，能同时干扰各个频段的多部雷达。
二是电离气悬体。在特定空域喷洒易燃烧电离的金属粉末，在高温气流下使空气产生电离，形成局部空间的等离子云，长时间悬浮在空中。它能强烈地反射电磁波，形成干扰信号，对雷达形成干扰。

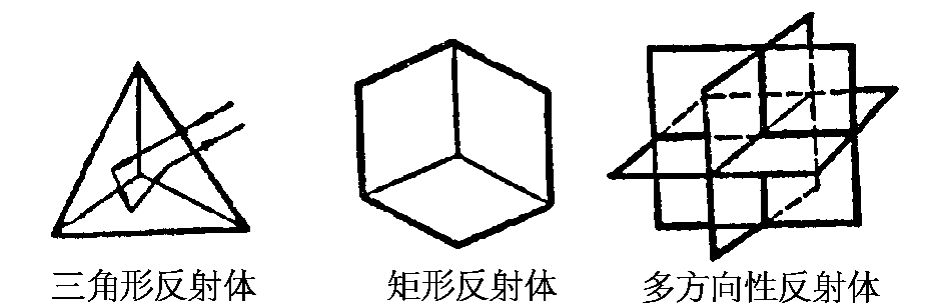

三是角反射体。用互相垂直相交的三个金属导体平面(如图5-30)做成，电波射到角反射器的任何一个面上，都是经过三次镜面反射，使电波仍按原入射方向平行地反射回去，这种角反射体对雷达波的反射远远强于普通目标对雷达波的反射。
图5-30
角反射器可用作各种假目标，欺骗敌雷达，使其真假难分。
②吸收性器材干扰。
就是用吸波材料，衰减无线电波的反射。常用的吸波材料有金属粉末橡胶、尼龙橡胶和以碳粉为添料的聚四氟乙烯等金属、陶瓷、塑料。这些器材由于吸收、散射等原因使无线电波大量衰减，雷达收到的目标回波极其微弱，难以发现目标。用它涂覆在飞机、导弹上，可以大大减少雷达反射面积。如美军的F—117战斗机，全面使用了上述技术，降低了雷达反射面积99%以上，被称为“隐身飞机”。
(四)电子反干扰
1．无线电通信反干扰
无线电通信反干扰是指为削弱和消除敌方通信干扰对己方无线电通信的影响，保证己方通信正常而采取的对抗措施。
无线电通信反干扰技术措施主要包括以下方面。
(1)采用抗干扰能力强的通信方式;
(2)增大发射功率，缩短通信距离;
(3)采用定向天线，合理选择台站位置;
(4)采用抗强阻塞干扰、抗干扰纠错编码和伪随机码(高速跳频)等新技术。
2．雷达反干扰
雷达反干扰，就是为削弱或消除敌方干扰对己方雷达的影响，保证雷达发挥正常效能而采取的措施。
(1)提高雷达设备自身的抗干扰能力。
要消除雷达设备受到的干扰，一是不让干扰信号进入接收机，二是把进入接收机的干扰信号分开。实现的办法有:增大发射功率，使有用的信号强于干扰信号;展宽频段，使雷达设备在受到干扰时，迅速跳频到没有干扰的频率上工作;发展抗干扰能力强的新体制雷达设备，如频率捷变雷达、动目标显示雷达、相控阵雷达等。
(2)运用战术手段抗干扰。
在复杂多变的干扰环境中，一部电子设备的抗干扰能力总是有限的。如果把不同波段、各种体制的雷达交错配置，合理展开，相互弥补，可发挥雷达网的整体抗干扰能力。
(五)电子摧毁
电子摧毁是指在电子侦察的基础上用火力或其他手段摧毁敌方无线电电子设备。
电子摧毁是破坏电子设备最彻底、最有效的手段。通常用火炮、飞机和反辐射导弹或派遣武装小分队等办法对敌电子设备实施摧毁。这里着重介绍的是专门用于攻击电子设备的空对地反辐射导弹的摧毁手段。
反辐射导弹是随着电子对抗技术装备发展而出现的一种特殊的电子对抗手段。它是专门用来摧毁敌防空体系中的各种雷达，故这种导弹也叫反雷达导弹。当导弹载机被敌方雷达跟踪后，导弹引导头立刻接收该雷达电磁波，导弹发射后，导引头自动控制导弹沿敌雷达波束飞向雷达站，将雷达摧毁。
(六)电子反摧毁
电子反摧毁是指为保证己方电子设备不被敌方摧毁而采取的措施。
(1)适时控制辐射电磁波、减少反雷达导弹的攻击机会。
(2)多站轮换开机，用几部雷达巧妙地转换接替工作，诱使导弹脱离雷达波束，使导弹改变飞行方向。
(3)使用多种跟踪手段。使用雷达、红外、激光、电视等多种跟踪方法，并根据反辐射导弹制导的方式灵活变换跟踪手段。
(4)修筑坚固的防护工事，并采用升降天线。这样，即使导弹命中雷达站，也可以减少兵器和人员的损伤。
