1.15.4.1 一、研究背向散射积分组织定征的常用指标

一、研究背向散射积分组织定征的常用指标

1．背向散射积分（IB）

2．校正背向散射积分（IB%）感兴趣区的IB与心包、心腔血液或肺等IB的比值。

3．背向散射积分心动周期变化幅度（cyclic variation of integrated backscatter，CVIB）心动周期中心肌的舒张末期IB和收缩末期IB的差值（图11-5）。

pagenumber_ebook=260,pagenumber_book=260

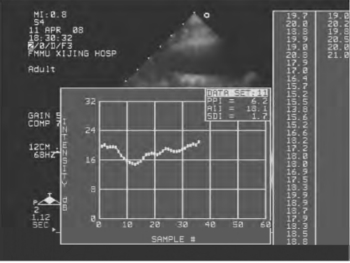

图11-5　心肌背向散射积分曲线及周期变化幅度

4．跨壁背向散射积分阶差（transmural gradient of integrated backscatter，TGIB）心内膜1／2心肌与心外膜下1／2心肌（在室间隔为左室侧1／2心肌与右室1／2心肌）的IB差值。

5．周期变化延迟时间（delay time of cyclic variation，DTCV）心电图Q波起始处至IB最低点的时间。
