（一）显示方式

主要有彩色二维、彩色M型、脉冲多普勒频谱和速度-时间曲线等方式。彩色二维采用“红迎蓝离”的编码模式，主要用于定性检测室壁或瓣环速度的变化。彩色M型在传统M型曲线基础上叠加DTI编码彩色，具有时间分辨率高的优点，可用于检测室壁运动时相的变化和速度沿室壁厚度方向的分布。脉冲多普勒频谱方式最为常用，可定量显示任一部位室壁或瓣环的运动速度，同样具有时间分辨率高的优点。近年来较多超声仪器以速度-时间曲线的方式同步显示室壁多节段的运动速度，可用于定量同步分析多个采样点速度的变化。需要注意的是：虽然脉冲多普勒频谱和速度-时间曲线均定量显示心肌速度，但二者有所不同，前者显示的是取样容积内所有反射体的速度，频谱的带宽就是速度的分布范围；后者显示的是取样容积内所有反射体的平均速度。

（二）正常心脏DTI频谱形态

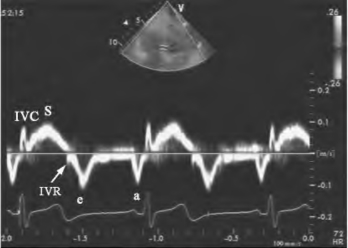

正常室壁和瓣环DTI频谱每一心动周期均表现为3个显著的速度峰（图11-1），即射血期（长轴切面朝向心尖，短轴切面朝向心腔）的s峰、舒张早期的e峰（长轴切面背离心尖，短轴切面背离心腔）和房缩期的a峰（与e峰同向），分别源于收缩期心肌主动收缩、舒张早期心肌主动松弛和房缩期心肌的被动舒张，e峰幅度最大，a峰最小。等容收缩期（IVC）和等容舒张期（IVR）可见短暂的、单相或双相波，大多幅度较低。同一室壁心肌收缩、舒张速度从基底向心尖递减，同一水平左室游离壁速度大于室间隔。
