第二节  印刷的要素

针对常规印刷而言,印刷包括五大要素,分别是原稿、印版、承印物、油墨和印刷机械。

1、原稿——印刷的依据

1）定义：制版所依据的实物或载体上的图文信息。

2）要求：应适于制版和印刷，并能确保印刷品的质量。例如：原稿的清洁，清晰度，颜色，阶调等。

3）分类：

①实物原稿：以实物为制版依据，例如：刺绣，蜡染，织物，手表。

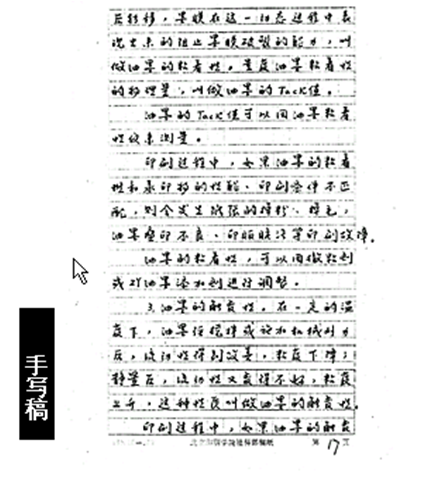

②文字原稿：需要进行复制的文字。例如：手写稿，打印稿，文字磁盘。

③图像原稿包括绘画原稿、照相原稿、印刷品原稿、电子原稿等。

a、绘画原稿：

（一）线条原稿：黑白或彩色，由线条组成，无色调深浅变化。例如：版画，钢笔画，地图，美术字，图表。

（二）连续调原稿：从高光到暗调有浓淡层次连续变化。例如：水彩画，水粉画，油画，国画，年画，铅笔画，碳笔画。

b、照相原稿包括透射和反射，黑白和彩色。

d、印刷品原稿。

e、电子原稿。



2、印版——印刷的依据

1）定义

用于把油墨传递到承印物上的印刷图文载体。

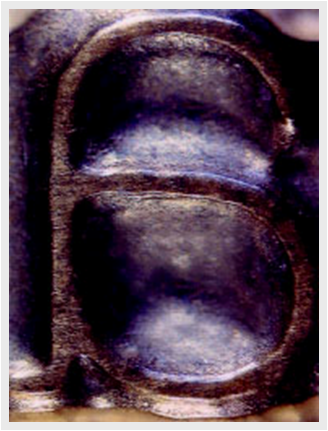

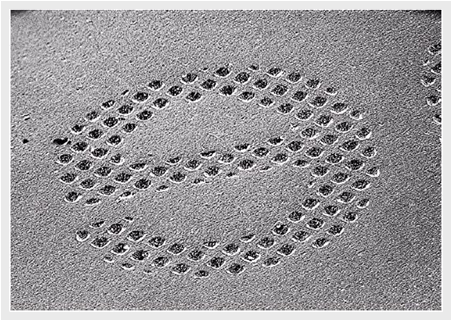

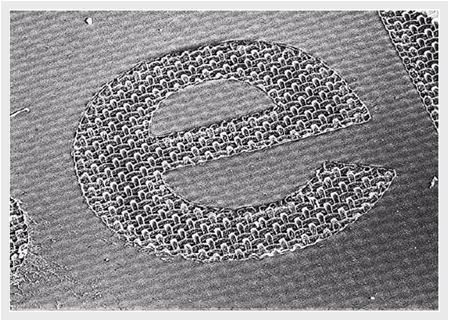

2）印版包括

图文部分（印刷部分）/着墨部分；非图文部分（空白部分）/不吸附油墨。

3）种类：根据版面图文和空白部分相对位置高低的不同，分为凸版印刷、凹版印刷、平版印刷和孔版印刷。

3、承印物

1）定义：接受印刷油墨或吸附色料并呈现图文的各种物质。

2）种类：

 纸张  新闻纸，胶版纸，铜版纸，地图纸

   纸板   纸盒

   金属   罐头盒，包装盒

   织物   T恤

   玻璃

   陶瓷

  木材

   塑料

3）纸张的组成

①纸张是由纤维、填料、胶料和色料等组成的。纤维是纸张的基本成分，以植物纤维为主。常用的植物纤维有棉、麻、木材、芦苇、稻草、麦草等。

②填料可以填充纤维间的空隙，使纸张平滑，同时提高纸张的不透明度和白度。常用的填料有：滑石粉、硫酸钡、碳酸钙、钛白等。

③胶料的作用，是使纸张获得抗拒流体渗透及流体在纸面扩散的能力。常用的胶料有松香、聚乙烯醇、淀粉等。色料的加入，能够校正或改变纸张的颜色。如：加入群青、品蓝可以获得更加洁白的纸张。

4）纸张的分类

①新闻纸又称白报纸：质地松软、吸墨性强、有一定的抗张强度，但抗水性差，易发黄，变脆。主要印刷报纸、期刊。

②凸版纸：凸版印刷的专用纸张。质地均匀，颜色较白，稍有抗水性，不易发黄变脆。主要印刷书籍、杂志。

③胶版纸：一种较高级的印刷纸张。质地紧密，纸面平滑、不透明度和白度较高，抗水性较强，适用于平版印刷。主要印刷书刊及封面、杂志插页、画报、商标以及地图等。

④铜版纸又名涂料纸：是在原纸表面涂布一层白色涂料，然后再进行压光或超级压光而成的高级印刷纸张（原纸为胶版纸、凸版纸等非涂料纸张）。表面平滑度高，色泽洁白，抗水性强。适合印刷较高级的画册、书刊插页、年历、贺卡等。

⑤特种纸：具有某些特殊功能，适合特殊用途的纸张。它们有的是通过向浆料中施加化学试剂后经过处理制成的，有的则是对原纸进行二次加工制成的。

5）纸张的规格

①纸张的规格包括：纸张的尺寸和纸张的重量。

②纸张的尺寸：印刷纸张的尺寸规格分为平板纸和卷筒纸两种。

③平板纸的幅面尺寸：

880mm×1230mm,850mm×1168mm,787mm×1092mm。纸张幅面允许的偏差为±3mm。符合上述尺寸规格的纸张均为全张纸或全开纸。其中880mm×1230mm是A系列的国际标准尺寸。

④卷筒纸的幅面尺寸：

卷筒纸的长度一般6000m为一卷，宽度尺寸有

1575mm，1562mm，880mm，850mm，1092mm，787mm等。卷筒纸宽度允许的偏差为±3mmm。

⑤纸张的重量用定量和令重来表示。

⑥定量是单位面积纸张的重量，单位为g/m2，即每平方米的克重。常用的纸张定量有

50g/m2，60g/m2,70g/m2，80g/m2，100g/m2，120g/m2，150g/m2等。定量愈大，纸张愈厚。定量在250g/m2以下的为纸张，超过250g/m2则为纸板。

⑦令重每令纸张的总重量，单位是kg（公斤）。1令纸为500张，每张的大小为标准规定的尺寸，即全张纸或全开纸。
根据纸张的定量和幅面尺寸，可以用下面的公式计算令重。
令重（kg）＝纸张的幅面（m2）×500×定量（g/m2）÷1000

6）纸张的印刷适性

纸张的印刷适性：指纸张与印刷条件相匹配，适合于印刷作业的性能。主要有纸张的丝缕、抗张强度、表面强度、伸缩性等。

7）纸张的丝缕

纸张大多数纤维排列的方向，一般把纤维排列方向与平板纸（以全张纸为标准）长边平行的叫纵丝缕纸张；把纤维排列方向与平版纸长边垂直的叫横丝缕纸张。

8）纸张的抗张强度

①纸张或纸板所能承受的最大张力，用绝对抗张力（kg）或裂断长（m）来表示。

②卷筒纸在高速轮转印刷中，如果纸张的抗张强度低于纸张受到的纵向拉力，就会出现纸张断裂的故障。印刷速度愈快，用于印刷的纸张的抗张强度应该愈大。

9）纸张的表面强度

①纸张的表面强度定义：指纸张在印刷过程中，受到油墨剥离张力作用时，具有的抗掉粉、掉毛、起泡以及撕裂的性能，用纸张的拉毛速度来表示，单位是m/s或cm/s。

②在高速印刷机或用高粘度的油墨印刷时，应选用表面强度大的纸张印刷，否则发生纸张掉毛，掉粉的故障，从纸面上脱落下来的细小纤维、填料、涂料粒子，将印版上图象的网纹堵塞或堆积在橡皮布上，引起“糊版”并使印版的耐印力下降。

10）纸张的含水量

①纸张含水量：指纸样在规定的烘干温度下，烘至恒重时，所减少的质量与原纸样质量之比，用百分率表示。一般纸张的含水量在6％～8％之间，含水量过低，印刷过程中，会发生静电吸附现象，导致输纸困难，印品背面蹭脏等故障。

②纸张是亲水性很强的物质，含水量随环境温、湿度的变化而改变，从而引起尺寸和形状的变化。造成多色印刷的套印不准。

11）纸张的平滑度

①纸张平滑度：指纸张表面凹凸不平的程度，使用贝克平滑度仪进行测试。一定体积的空气，通过纸张的时间（秒）愈长，则平滑度愈高。

②采用表面较平滑的纸张进行印刷，印版或橡皮布上的油墨，能以较大的面积与其接触，从而在纸张上得到图文清晰、墨色饱满的印迹。对于带网点的印刷品，只有使用高平滑度的纸张，才能使画面的网点清晰，阶调丰富、色彩艳丽。



4、印刷油墨

1）定义

印刷过程中被转移到承印物上的成像物质。

2）成分

颜料（色料微粒是呈色物质）、连结料（高分子流体，提供流动性转移性和成膜性）、助剂（附加料，调节印刷适性。）

3）分类

凸版油墨、平版油墨、凹版油墨、孔版油墨、专用油墨、特种油墨。

4）组成

①颜料：油墨中的固体成分，为油墨的显色物质，一般是不溶于水的色素。油墨颜色的饱和度、着色力、透明度等性能和颜料的性能有着密切的关系。

②连结料：油墨的液体成份，颜料的载体。在印刷过程中，连结料携带着颜料的粒子，从印刷机的墨斗经墨辊、印版、辗转至承印物上形成墨膜，固着、干燥并粘附在承印物上。墨膜的光泽、干燥性、机械强度等性能和连结料的性能有关。

③ 助剂：油墨中添加的助剂，是为了改善油墨的印刷适性，如：粘度、粘着性、干燥性等。

5）分类

①凸版印刷油墨：书刊黑墨，轮转黑墨，彩色凸版油墨

②平版印刷油墨：胶印亮光树脂油墨，胶印轮转油墨

③凹版印刷油墨：照相凹版油墨，雕刻凹版油墨

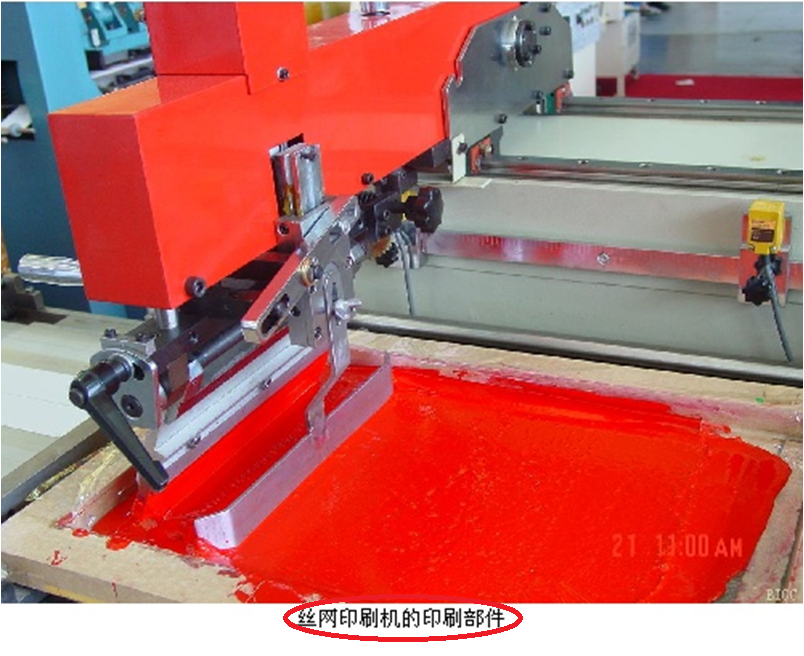

④孔版印刷油墨：誊写版油墨，丝网版油墨

⑤特种印刷油墨：发泡油墨，磁性油墨，荧光油墨，导电性油墨

6）油墨的黏度

①黏度的定义：指阻止流体流动的一种性能，是流体分子间相互作用而产生阻碍其分子相对运动的能力的量度。

②油墨的黏度与印刷过程中油墨的转移有非常密切的关系，同时也要求纸张的结构和性能与之相匹配。

③油墨黏度过大，印刷过程中油墨转移不易均匀，并发生对纸张拉毛现象，使版面发花；黏度过小，油墨容易乳化，起脏，影响产品质量。

 7）油墨的粘着性

①油墨的粘着性：油墨从墨斗向墨辊、印版、（橡皮布）承印物表面转移时，油墨薄膜先是分裂，而后转移，墨膜在这一动态过程中表现出来的阻上墨膜破裂的能力。

②印刷过程中，如果油墨的粘着性和承印物的性能、印刷条件不匹配，则会发生纸张的掉粉、掉毛、油墨叠印不良、印刷版脏污等印刷故障。油墨的粘着性，可以用撤粘剂或油墨添加剂进行调整。

8）油墨的触变性

①油墨的触变性：在一定的温度下，油墨经搅拌或施加机械外力后，流动性得到改善，粘度下降；静置后，流动性又变得不好，粘度上升。

②印刷过程中，如果油墨的触变性不良，则会发生“下墨不畅”，传墨不均匀，网点严重扩大等印刷故障。为了防止上述故障的发生，需用墨铲经常搅拌墨斗中的油墨或在墨斗中安装油墨搅拌器不时搅拌油墨。（勤搅拌！）

9）油墨的干燥性

①渗透干燥：油墨中的连结料，有一部分渗透到承印物里，另一部分与颜料一起固着在承印物表面而干燥。高速卷筒纸印刷机使用的非热固性轮转油墨，一般以渗透干燥为主，主要印刷报纸、期刊。

②氧化聚合干燥：油墨中的连结料和空气中的氧气发生聚合反应，在承印物表面成膜而干燥。胶印亮光树脂油墨，颜色鲜艳，光泽性好，主要以氧化聚合干燥为主，用于印刷高档精细的胶印产品。

③挥发干燥：油墨中的部分连结料，挥发到空气中，剩余的连结料连同颜料固着在承印物表面而干燥。凹版印刷油墨是用挥发型溶剂为连结料的，所用的连结料是对人体有危害的苯、二甲苯。目前已经研制了以水为溶剂的水性油墨，用于凹印和柔性版印刷，减少了对环境的污染，很有发展前途。挥发干燥的油墨特别适合印刷没有吸收性的薄膜材料，如塑料薄膜、金属箔等。

5、印刷机械

1）定义

生产印刷品的机器和设备的总称。

2）分类

①印前：照相机、电分机、扫描仪、照排机、晒版电雕机、直接制版机

②印刷 —— 印刷机

③印后 —— 联动装订机（折页、切纸、包封)、切纸机、覆膜机、上光机、模切机

④质检 ——密度计、色度计、分光光度计

3）印刷机的组成

  输纸，输墨，输水（胶印特有），压印，收纸

4）印刷机的类型

①按版型：凸版印刷机，平~，凹~，孔~

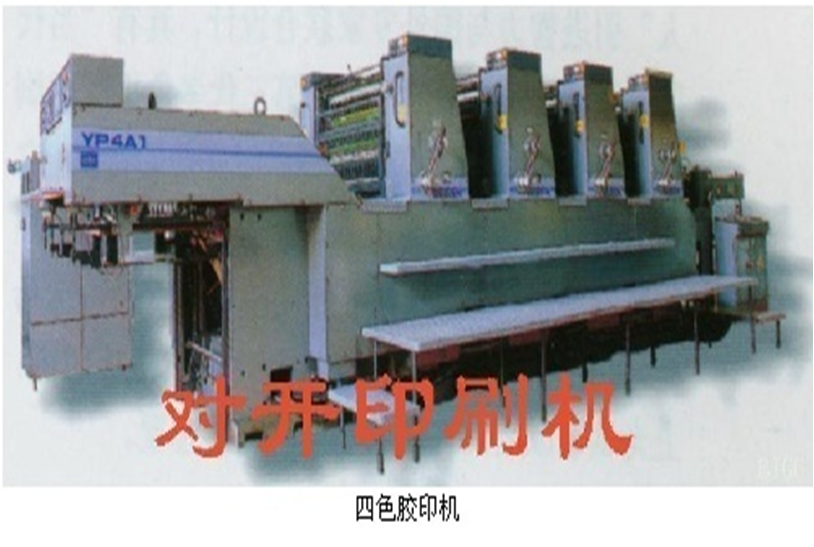

②按幅面：对开印刷机，四开~，八开~

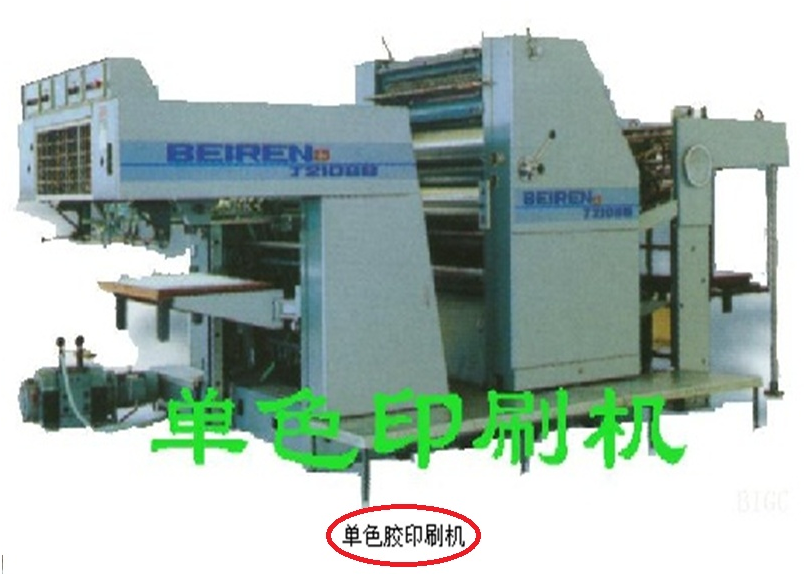

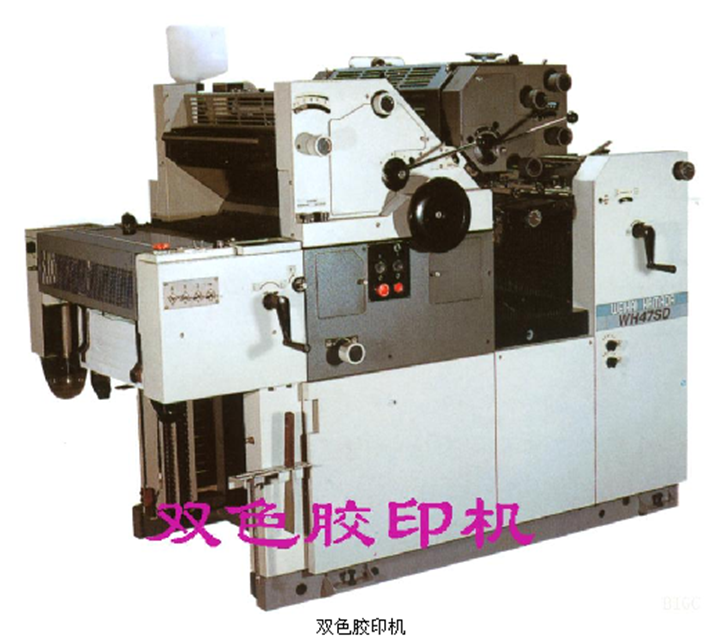

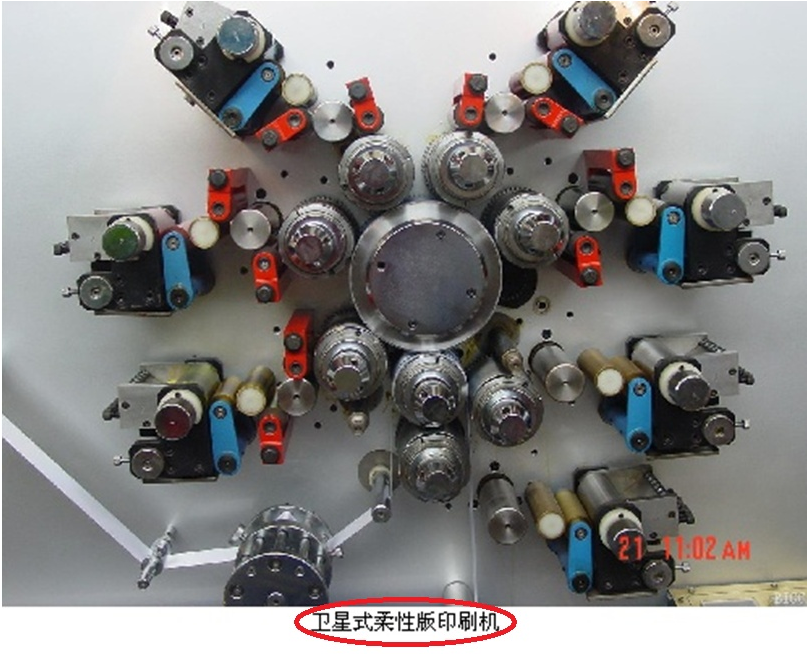

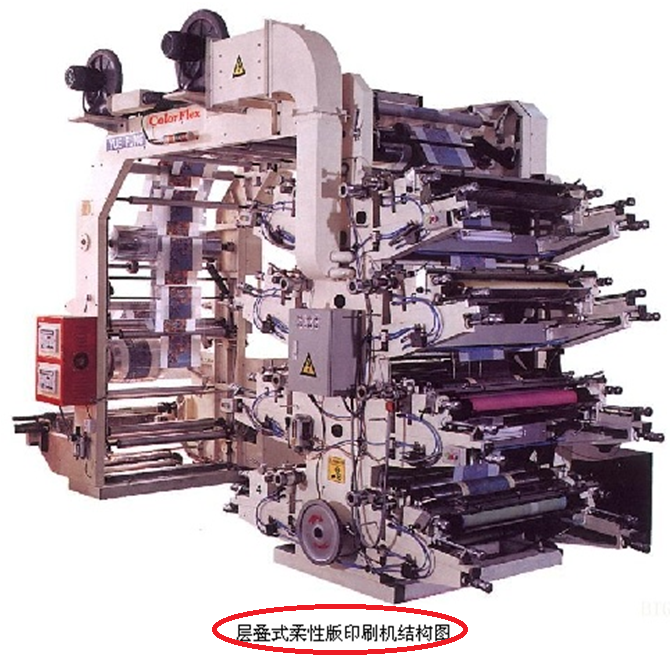

③按色数：单色印刷机，双色~，四色~，七色~，八色~

④按纸张形式：单张纸印刷机，卷筒纸~

⑤按印刷面：单面印刷机，双面~

⑥按印刷过程中施加压力的方式：平压平印刷机，圆压平 ~ ，圆压圆~

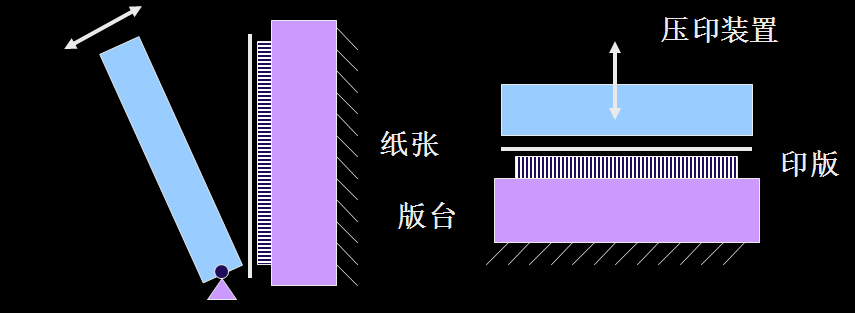

5）平压平印刷机

①墨色鲜艳，图像饱满。

②面接触，所需总压力大，压印时间长，印刷速度慢。

③不适于大型机，一般小于四开，适于小幅面凸印。

④速度 < 1000印 / 小时。

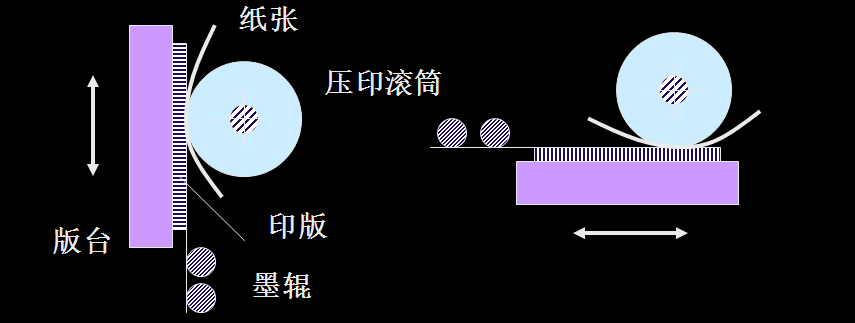

6）圆压平印刷机

①线带接触，总压力较小，幅面可稍大。

②由于版台往复运动，印刷速度受限。

③适于凸版书刊印刷。

④速度 < 2000印 / 小时。

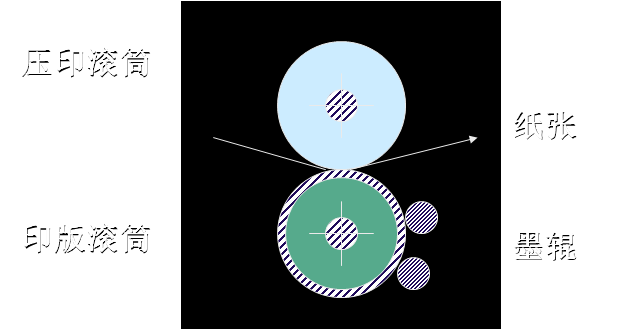

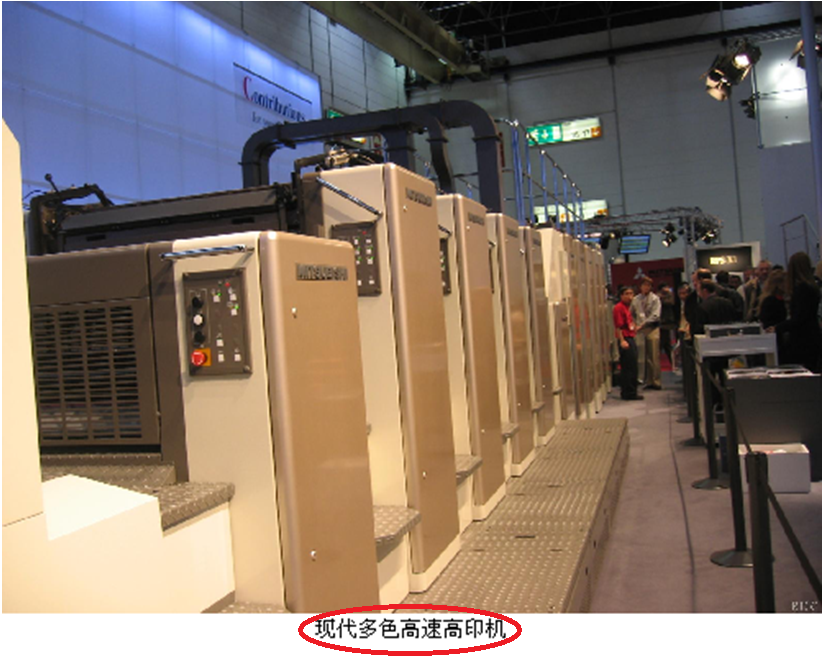

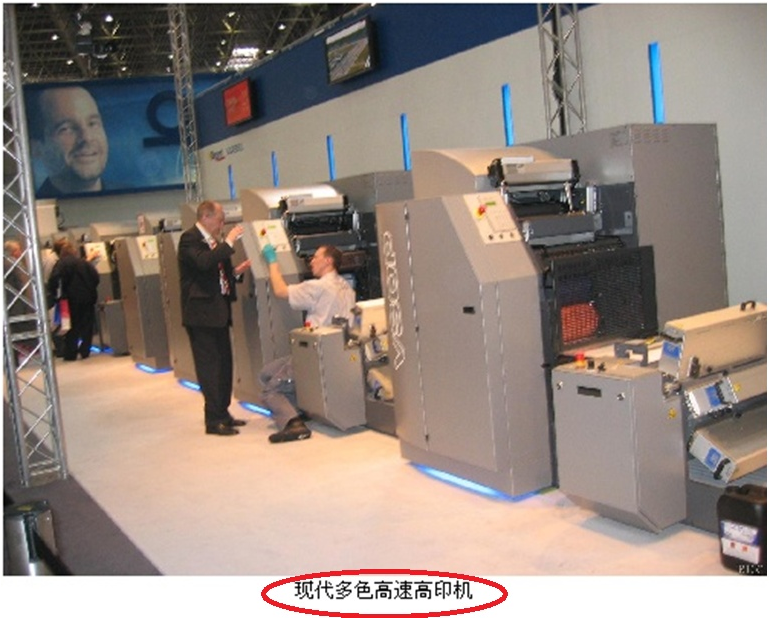

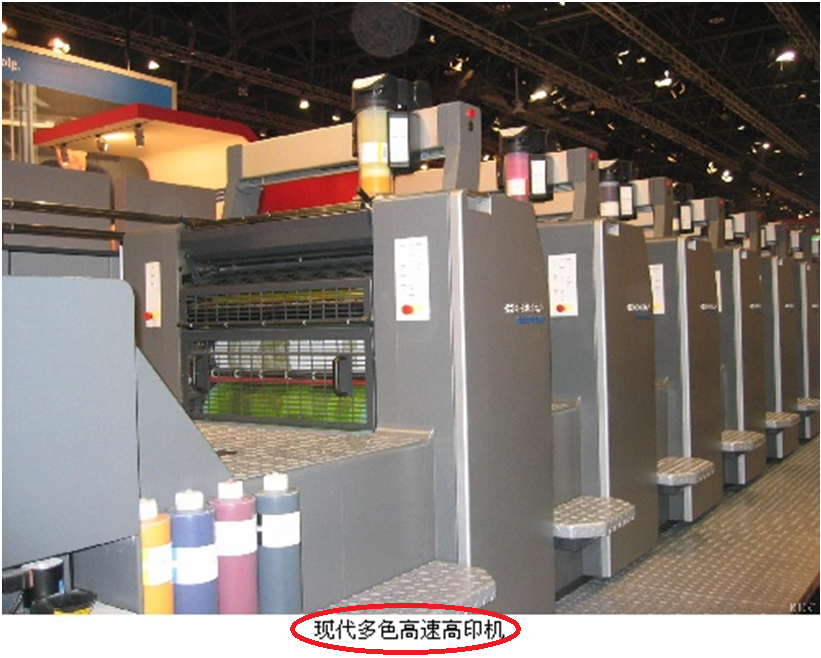

7）圆压圆印刷机

①线接触，结构简单，运动平稳，避免了往复运动的惯性冲击。

②可以提高印刷速度，单张纸印刷可达20000印/小时。

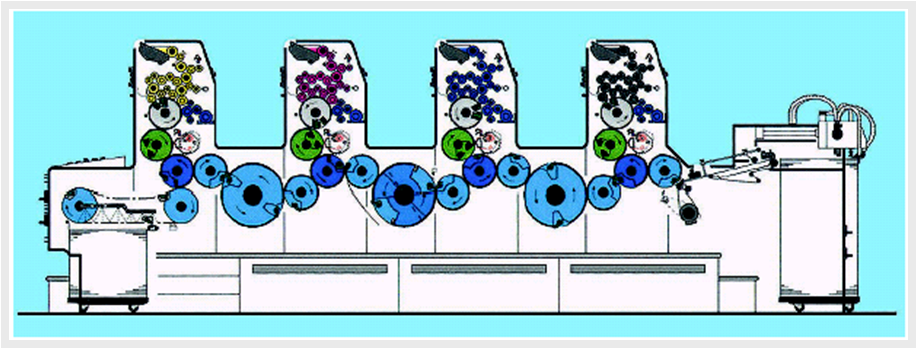

③印刷装置可以设计成机组型，进行多色印刷，生产效率提高。
