第三节  丝网印刷机

1、基本构成

丝网印刷机一般由给料部、印刷部、干燥部和收料部等四部分组成。

1）丝网印版。版面呈网状，是由丝网模版和网框组成的一种孔版。其中，丝网模版由感光胶膜、膜片或其他材料附于丝网上，使空白部分不漏墨的封闭层。主要用感光制版法制成。丝网是制作丝网印版支撑体用的编织物。网框是支撑丝网用的框架。

2）刮墨板。将丝网印版上的油墨刮挤到承印物上的工具，目前应用较为普遍的是聚氨酯橡胶刮墨板。刮墨板的硬度、截面形状、刮墨板角度以及刮墨速度等影响印品墨层厚度，要根据具体要求合理选用。刮墨板的作用是通过加压与刮动，对印版施以一定的印刷压力，将网框内的油墨通过网孔挤压到承印物上。

3）回墨板。回墨板将多余的墨刮回，且将油墨均匀地分布在丝网上；回墨板刃部是圆角，与刮墨板的压力不同。作用：为了刮墨板再次印刷时有足够的油墨；将油墨刮回到初始位置；用油墨堵在图文部分的网孔，以避免网孔内的油墨干燥。

4）印刷台。丝网印刷台是丝网印刷机上放置承印物的装置，在印刷时吸住承印物保持其确定位置，并与刮墨板共同产生有效印刷压力。

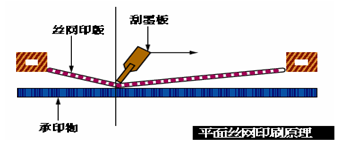

印刷时将承印物置于丝网印刷台的确定位置（由前规和侧规保证），然后打开印刷台的吸气气路将承印物吸住，防止在压印过程中承印物的松动，接着由刮墨板进行刮墨，将油墨漏印至承印物上。当刮墨板返回时，由回墨板将油墨送回到刮墨板刮墨的起始位置。与此同时进行收料，完成整个印刷过程。

2、分类及主要形式

1）按自动化程度分类。a）手动丝网印刷机。b）半自动丝网印刷机。c）自动丝网印刷机。

2）按丝网印版的结构分类。a）平型丝网印刷机。b）圆形丝网印刷机。

3）按承印物的类型分类。a）单张纸平面丝网印刷机。b）卷筒纸丝网印刷机。c）曲面丝网印刷机。

3、干燥装置

丝网印刷因膜层较厚，印刷后一般应设干燥装置进行干燥。干燥方式根据印刷油墨的类型不同进行合理选择。

1）干燥装置的类型。1）挥发干燥型。属于物理干燥法，在使用挥发干燥油墨时采用。其干燥方式有自然干燥法和温风干燥法。2）化学干燥型。使用氧化聚合型、二液反应型、加热固化型及UV固化型油墨时，采用这种干燥装置。其干燥方法有自然放置法、温风干燥法、热风或加热干燥法以及UV照射法。

2）UV干燥装置。UV干燥装置主要由紫外线灯、反射镜、风冷装置以及控制电源等组成。

3）防护装置。因紫外光对人体有一定损害，所以在干燥装置的主要部位应设置防护装置。

4、典型丝网印刷机

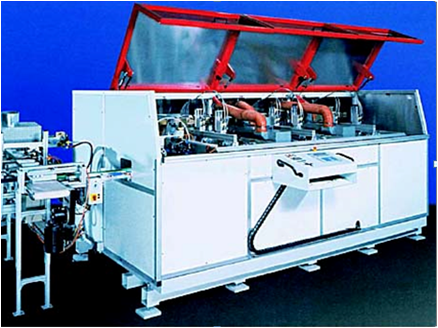

1）平型丝网印刷机。

手工操作的平型丝网印刷机一般配置刮墨板导轨和丝网印刷台。即将高精度导轨安装在丝网网框上，以确保印刷时丝网的准确定位。在印刷过程中，承印物由真空吸气板来固定。由于有导轨的定位，刮墨板可以按指定的刮印角（印刷面和刮墨板在刮印）和刮板压力进行印刷，进纸和收纸由手工方式完成。

如果待印物品是塑料瓶，为了达到稳定性的目的，在印刷过程中要对塑料瓶进行膨胀处理。另外，对于某些承印物和油墨，还必须在上述印刷过程中间加插干燥处理过程。

2）轮转丝网印刷机。

a）平压圆丝网印刷机

b）圆压圆丝网印刷机
