5.2挡土墙
挡土墙(支挡防护) 是用来支撑路基填土或
山坡土体ꎬ防止填土或土体变形失稳的一种构造
物ꎮ 在路基工程中ꎬ挡土墙可用以稳定路堤和路
堑边坡ꎬ减少土石方工程量和占地面积ꎬ防止水流冲刷路基ꎬ此外ꎬ挡土墙还经常用于整治塌
方、滑坡等路基病害ꎮ 在山区公路中ꎬ挡土墙的应用更为广泛ꎮ
１. 设置挡土墙的基本要求
(１)挡土墙可采用锥坡与路堤连接ꎬ墙端伸入路堤内不小于 ０. ７５ｍꎮ 挡土墙端部嵌入路 堑原地层的深度ꎬ土质地层不小于 １. ５ｍꎬ风化软质岩层不小于 １. ０ｍꎬ微风化岩层不应小于 ０. ５ｍꎮ
(２)根据挡土墙墙背渗水量合理布置排水构造物ꎮ 具有整体式墙面的挡土墙应设置伸 缩缝和沉降缝ꎮ
(３)挡土墙墙背填料宜采用渗水性强的砂性土、砂砾、碎(砾)石、粉煤灰等材料ꎬ严禁采 用淤泥、腐殖土、膨胀土ꎬ不宜采用黏土作为填料ꎮ 在季节性冻土地区ꎬ不应采用冻胀性材料 做填料ꎮ
(４)路肩式挡土墙的顶面宽度不应占据硬路肩、行车道及路缘带的路基宽度范围ꎬ并应 设置护栏ꎮ ２. 挡土墙的类型 按照挡土墙的结构及受力特点ꎬ挡土墙有重力式、半重力式、悬臂式、扶臂式、锚杆式、锚 定板式、加筋土、柱板式等类型ꎮ 各类挡墙的构造特点及适用性见表 ５. １０ꎮ

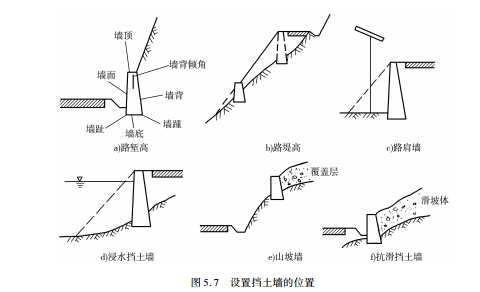

(２)按照挡土墙的位置ꎬ挡土墙有路肩墙、路堤墙、路堑墙、山坡墙、浸水挡墙、抗滑挡墙 等ꎬ如图 ５. ７ 所示ꎮ
３. 挡土墙施工
１)一般规定
(１)挡土墙施工前ꎬ应做好截、排水及防渗设施ꎻ在岩体破碎、土质松软或地下水丰富地 段修建挡土墙ꎬ要避开雨季施工ꎮ
(２)明挖基坑施工时ꎬ施工过程中地质情况与设计不符时ꎬ应及时处理ꎻ基坑开挖宜分段 跳槽进行ꎬ并随时排干坑内积水ꎮ 采用倾斜基底时ꎬ基底标高按设计控制ꎬ不能超挖填补ꎮ
(３)基底检验合格后ꎬ应及时进行下道工序施工ꎮ
(４)挡土墙端部伸入路堤或嵌入地层部分应与墙体同时砌筑ꎮ 挡土墙顶应找平抹面或 勾缝ꎬ其与边坡间的空隙应用黏土或其他材料夯填封闭ꎮ
(５)挡土墙与桥台、隧道洞门连接应协调施工ꎬ必要时应加临时支撑ꎬ确保与墙相接的填 方或山体的稳定ꎮ
２)重力式挡土墙施工 (
１)基础施工
①应将基底表面风化、松软土石清除ꎮ
②硬质岩石基坑中的基础ꎬ宜满坑砌筑ꎮ
③雨季在土质或易风化软质岩石基坑中砌筑基础时ꎬ应在基坑挖好后及时封闭坑底ꎮ 当基底设有向内倾斜的稳定横坡时ꎬ应采取临时排水措施ꎬ辅以必要座浆后安砌基础ꎮ
④采用台阶式基础时ꎬ台阶与墙体应连在一起同时砌筑ꎬ基底及墙趾台阶转折处不得砌 成垂直通缝ꎬ砌体与台阶壁间的缝隙砂浆应饱满ꎮ
⑤基坑应随砌筑分层回填夯实ꎬ并在表面留 ３％ 的向外斜坡ꎮ

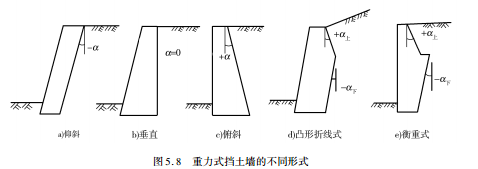

(２)墙身施工 根据墙背不同的倾斜方向ꎬ墙身的断面形式可分为仰斜、垂直、俯斜、凸形折线式和衡重 式等几种ꎬ如图 ５. ８ 所示ꎮ
①墙身要分层错缝砌筑ꎬ砌出地面后基坑应及时回填夯实ꎬ并完成其顶面排水、防渗设施ꎮ
②伸缩缝与沉降缝内两侧壁应竖直、平齐ꎬ无搭叠ꎻ缝中防水材料应按设计要求施工ꎮ
③泄水孔应在砌筑墙身过程中设置ꎬ确保排水畅通ꎬ并应保证墙背反滤、防渗设施的施 工质量ꎮ
④当墙身的强度达到设计强度的 ７５％ 时ꎬ方可进行回填等工作ꎮ 在距墙背 ０.５ ~ １.０ｍ以内ꎬ不宜用重型振动压路机碾压ꎮ

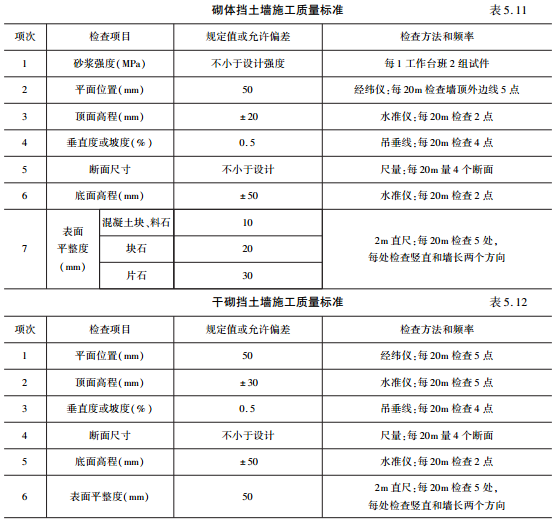

(３)砌体挡土墙施工质量应符合表 ５. １１、表 ５. １２ 的规定ꎮ
３)悬臂式和扶壁式挡土墙施工
(１)凸榫必须按照设计尺寸开挖ꎬ并与墙底板一同灌注混凝土ꎮ
(２)现场整体浇筑时ꎬ每段墙的底板、面板和肋的钢筋应一次绑扎ꎬ宜一次完成混凝土灌 注ꎮ 当采用现场分段浇筑时ꎬ应按设计要求进行施工ꎬ并预埋好连结钢筋ꎬ连接处混凝土面 应严格凿毛ꎬ并清洗干净ꎮ
(３)灌注混凝土后ꎬ应按有关规定进行养护ꎮ 墙体达到设计强度的 ７５％ 以后方可进行 墙背填土ꎬ并应按设计要求的填料和密实度分层填筑、压实ꎻ墙背排水设施应随填土及时 施工ꎮ

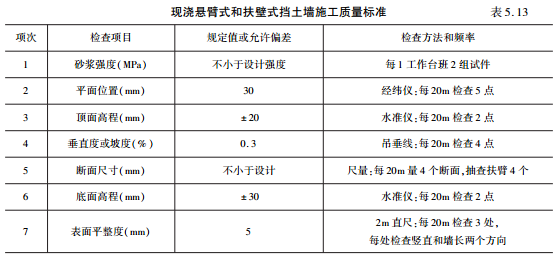

(４)现浇悬臂式和扶壁式挡土墙施工质量应符合表 ５.１３ 的规定
(５)装配法施工ꎬ基础混凝土强度达到设计强度 ７５％ 后ꎬ方可安装ꎮ 预制墙板与基础必 须按设计要求连接牢固ꎮ 预制墙板预制、安装质量应符合表 ５. １６ 的规定ꎮ
４)锚杆挡土墙施工
(１)锚杆应按设计尺寸下料、调直、除污、加工ꎬ并按照设计要求ꎬ在施工前作锚杆抗拔力 验证试验ꎮ
(２)钻孔施工ꎮ 施工前ꎬ应清除岩面松动石块ꎬ整平墙背坡面ꎮ 根据设计孔径及岩土性 质合理选择钻孔机具ꎻ孔轴应保持直线ꎬ孔位允许偏差为 ± ５０ｍｍꎬ深度允许偏差为 － １０ ~ ＋ ５０ｍｍꎮ 钻孔后应将孔内粉尘、石渣清理干净ꎮ
(３)安装普通砂浆锚杆ꎮ 锚杆应安装在孔位中心ꎬ锚杆未插入岩层部分ꎬ必须按设计要 求作防锈处理ꎮ 有水地段安装锚杆ꎬ应将孔内的水排出或采用早强速凝药包式锚杆ꎮ 砂浆 应随拌随用ꎬ宜先插入锚杆然后灌浆ꎬ灌浆应采用孔底注浆法ꎬ灌浆管应插至距孔底 ５０ ~ １００ｍｍꎬ并随水泥砂浆的注入逐渐拔出ꎬ灌浆压强宜不小于 ０. ２ＭＰａꎮ 砂浆锚杆安装后ꎬ不得 敲击、摇动ꎮ 普通砂浆锚杆在 ３ 天内ꎬ早强砂浆锚杆在 １２ｈ 内ꎬ不得在杆体上悬挂重物ꎮ 必 须待砂浆达到设计强度的 ７５％ 后方可安装肋柱、墙板ꎮ
(４)安装墙板时ꎬ应边安装墙板边进行墙背回填及墙背排水系统施工ꎮ
５)锚定板挡土墙施工
(１)拉杆使用前应按规定取样试验ꎮ 拉杆埋于土中部分ꎬ必须进行防锈处理ꎮ
(２)吊装时应保证肋柱不前倾ꎮ
(３)拉杆及锚定板埋设ꎬ应先填土后挖槽就位ꎻ挖槽时ꎬ锚定板比设计位置宜高 ３０ ~ ５０ｍｍꎮ 锚定板前方超挖部分宜用 Ｃ１０ 水泥混凝土或灰土回填夯实ꎮ 严禁直接碾压拉杆和 锚定板ꎮ
(４)肋柱、锚定板上的锚头及螺丝杆应作防锈处理和防水封闭ꎮ (
５)分级平台应按设计要求进行封闭ꎬ并设 ２％ 的外倾排水坡ꎮ
６)加筋土挡土墙施工
(１)施工工艺流程图如图 ５. ９ 所示ꎮ 安装直立式墙面板应按不同填料和拉筋预设仰斜 坡ꎬ仰斜坡一般为 １∶ ０. ０２ ~ １∶ ０. ０５ꎬ墙面不得前倾ꎮ
(２)拉筋应有粗糙面ꎬ并按设计布置呈水平铺设ꎬ当局部与填土不密贴时应铺砂垫平ꎮ钢拉筋与钢材外露部分应作防锈处理ꎮ 连续敷设的拉筋接头应置于其尾部ꎻ拉筋尾端宜用 拉紧器拉紧ꎬ各拉筋的拉力应大体均匀ꎬ但应避免拉动墙面板ꎮ
(３)墙背拉筋锚固段填料宜采用粗粒土或改性土等填料ꎮ 墙背填土必须满足设计压实 度要求ꎮ
(４)填料摊铺、碾压应从拉筋中部开始平行于墙面碾压ꎬ先向拉筋尾部逐步进行ꎬ然后再 向墙面方向进行ꎬ严禁平行于拉筋方向碾压ꎮ
(５)填土分层厚度及碾压遍数ꎬ应根据拉筋间距、碾压机具和密实度要求ꎬ通过试验确 定ꎬ严禁使用羊足碾碾压ꎮ 靠近墙面板 １ｍ 范围内ꎬ应使用小型机具夯实或人工夯实ꎬ不得使 用重型压实机械压实ꎮ
(６)当采用聚丙烯土工带时ꎬ拉带应平顺ꎬ不得出现打折、扭曲等现象ꎬ不得与硬质、棱角 填料直接接触ꎮ

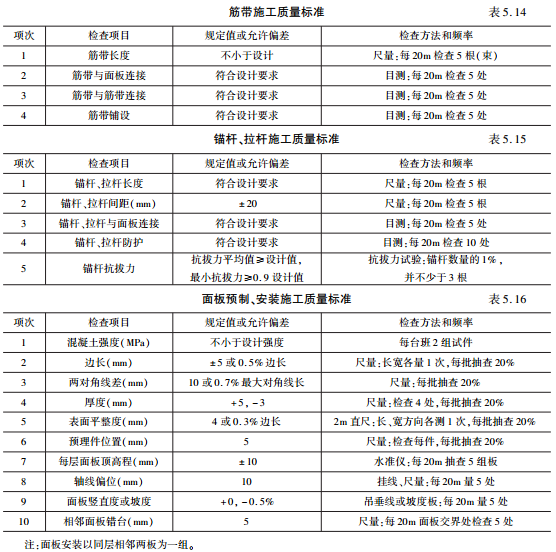

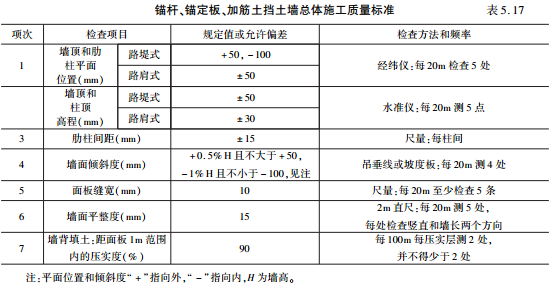

(７)施工过程中随时观测加筋土挡土墙异常变化ꎮ 锚杆挡土墙、锚定板挡土墙、加筋土挡土墙施工质量应符合表 ５. １４、表 ５. １５、表 ５. １６、表 ５. １７ 的规定ꎮ
