２. １ 路基典型横断面

路基设计高程低于天然地面时ꎬ需要开挖ꎻ路基设计高程高于天然地面时ꎬ需要填筑ꎬ由 于填挖情况的不同ꎬ典型路基的断面形式有路堤、路堑、填挖结合三种ꎮ

２. １. １ 路堤

路堤指全部用岩土填筑而成的路基ꎬ实景图见图 ２. １ꎮ 路堤是高于原地面的填方路基ꎬ 其作用是支承路床和路面ꎮ 路床以下的路堤分上、下两层ꎬ路面底面以下 ８０ ~ １５０ｃｍ 范围内 的填方部分为上路堤ꎬ上路堤以下的填方部分为下路堤ꎮ

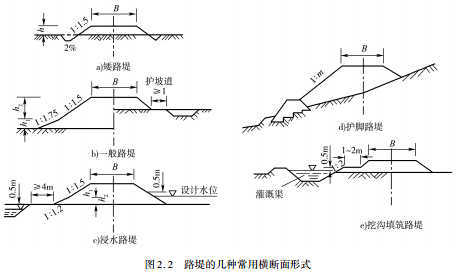

按填土高度不同ꎬ路堤可划分为矮路堤、高路堤和一般路堤ꎮ 路基填土高度小于 １ ~ １ . ５ｍ的路堤称为矮路堤ꎻ填土高度大于 １ . ８ｍ( 土质) 或 ２ . ０ｍ( 石质) 的路堤属于 高路堤ꎻ路基填土高度为 １ . ５ ~ ２ . ０ｍ 范围的路堤称为一般路堤ꎮ 路堤常用横断面形 式见图 ２ . ２ ꎮ

２. １. ２ 路堑

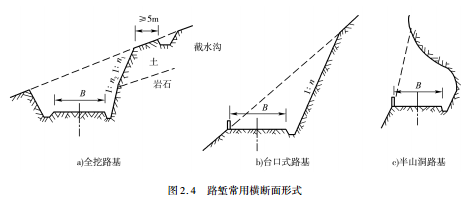

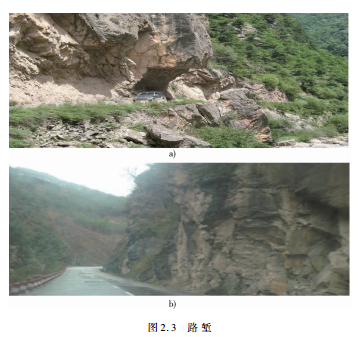

路堑指全部在原地面开挖而成的路基ꎮ 路堑实景图见图 ２.３ꎬ常见路堑横断面图见图 ２.４ꎮ 路堑开挖后破坏了原地层的天然平衡状态ꎬ其稳定性主要取决于地质与水文条件ꎬ以 及边坡深度和边坡坡度ꎮ

２. １. ３ 填挖结合路基

填挖结合路基指原地面横坡度较大ꎬ且路基较宽ꎬ往往需要一侧开挖ꎬ一侧填筑而成ꎬ这 种由部分填筑和部分开挖而形成的路基ꎬ叫填挖结合路基ꎬ也叫半填半挖路基ꎮ 半填半挖路 基较多适用于山区、丘陵区ꎮ 填挖结合路基常用横断面形式见图 ２. ５ꎮ
