建筑剖面图内容按剖面图形成、绘制、识读等共计包括2个动画演示视频，2个微课视频，以及相关的文本课件1个、自我检测1个。

建筑剖面图是表达房屋建筑的三大基本图样图纸之一。

建筑剖面图是假想用一个或一个以上平行于某墙面的铅垂剖切面将房屋从屋顶到基础全部剖开，把需表达的部分投射到与剖切平面平行的投影面上而得到。

假想的竖直剖切面应选择剖到房屋内部较复杂的部位，可横剖，纵剖，或阶梯剖。剖切到门窗洞口、地面高差处等。剖切位置主要以底层平面图上的剖切符号形式标注出来。

建筑剖面图命名时应与底层平面种剖切符号的编号保持一致。

建筑剖面图的形成包含有2个动画演示视频：

1.某二层别墅建筑剖面图形成动画演示（教材）

2.某多层建筑剖面图形成动画演示

1.某二层别墅建筑剖面图的形成动画演示（教材）

2.某多层建筑剖面图的形成动画演示

建筑剖面图的绘制微课视频

建筑剖面图的绘制相关要求

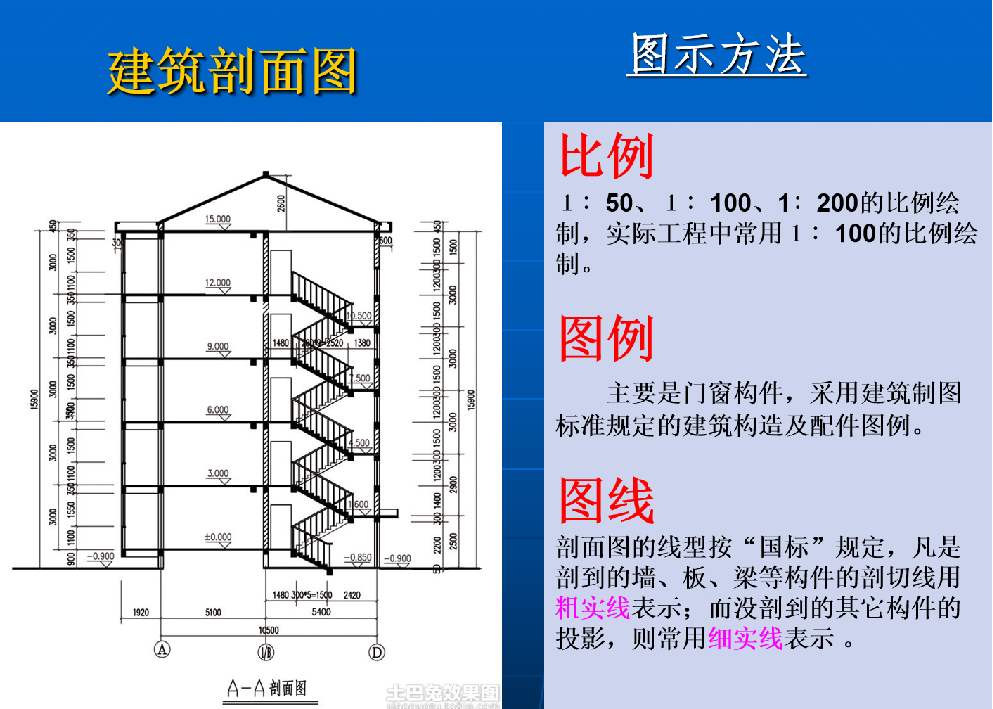

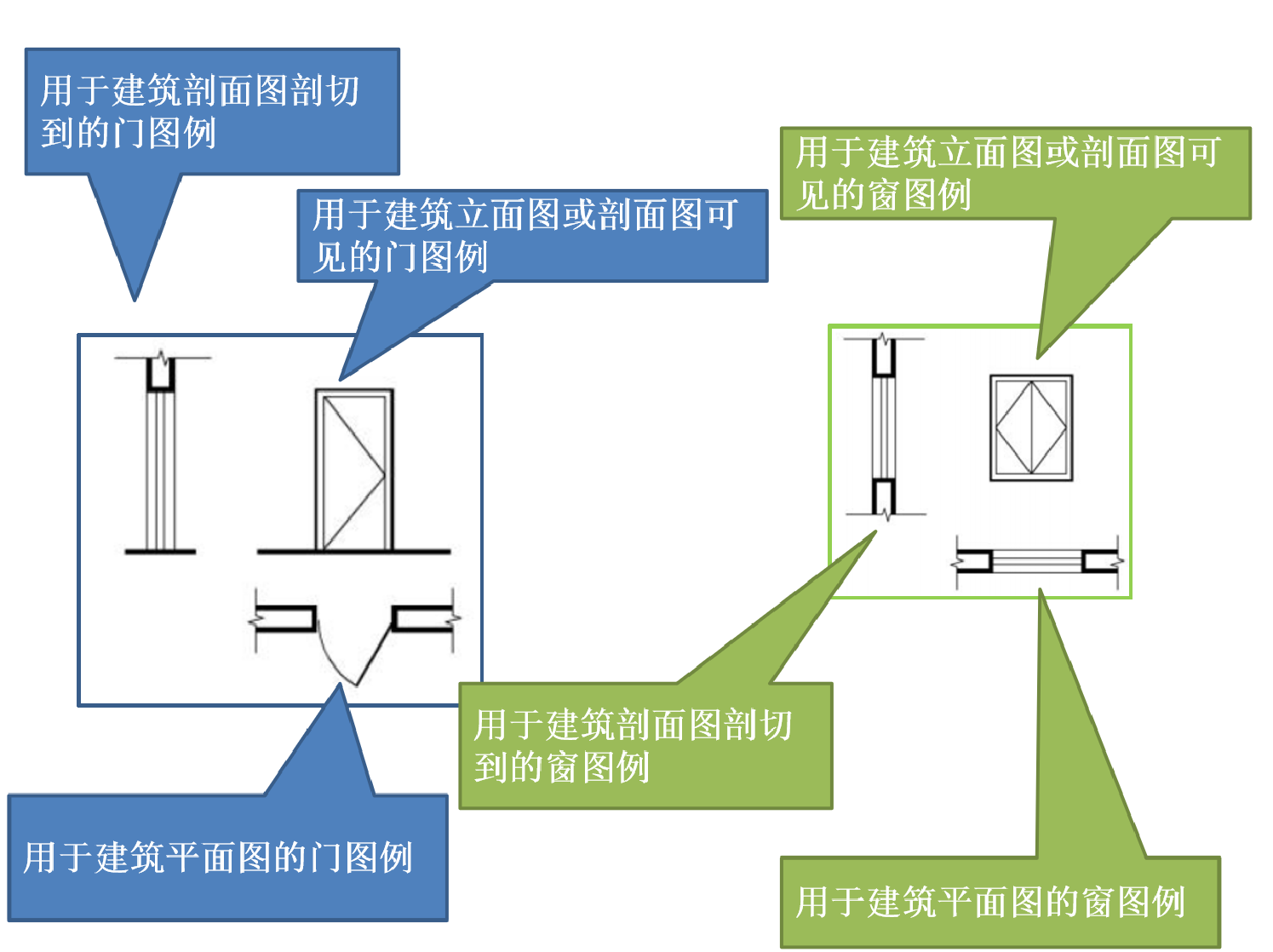

   建筑构配件图例、图线线型及粗细等按建筑制图标准规定绘制。按“国标”规定，凡是剖到的墙、板、梁等构件的剖切线用粗实线表示；而没剖到的其它构件的投影，则常用细实线表示。

常用的建筑剖面图绘图比例为1:100。在绘制建筑面积较大的工程图纸时可采用1:150、1:200的绘图比例，建筑面积较小时可采用1:50。

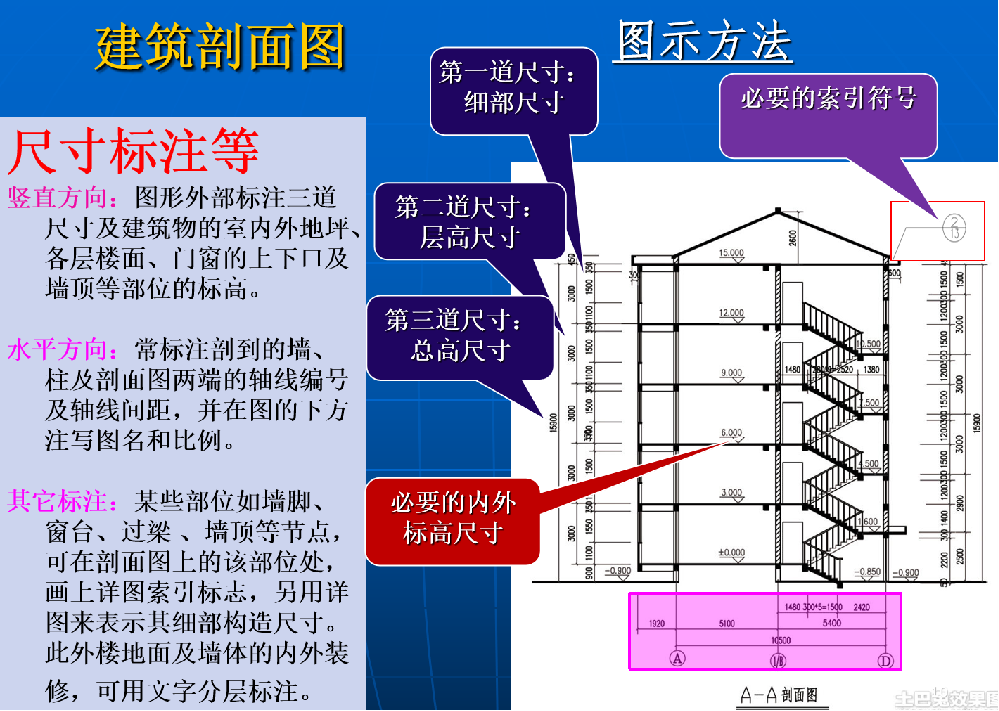

建筑剖面图的识读微课视频

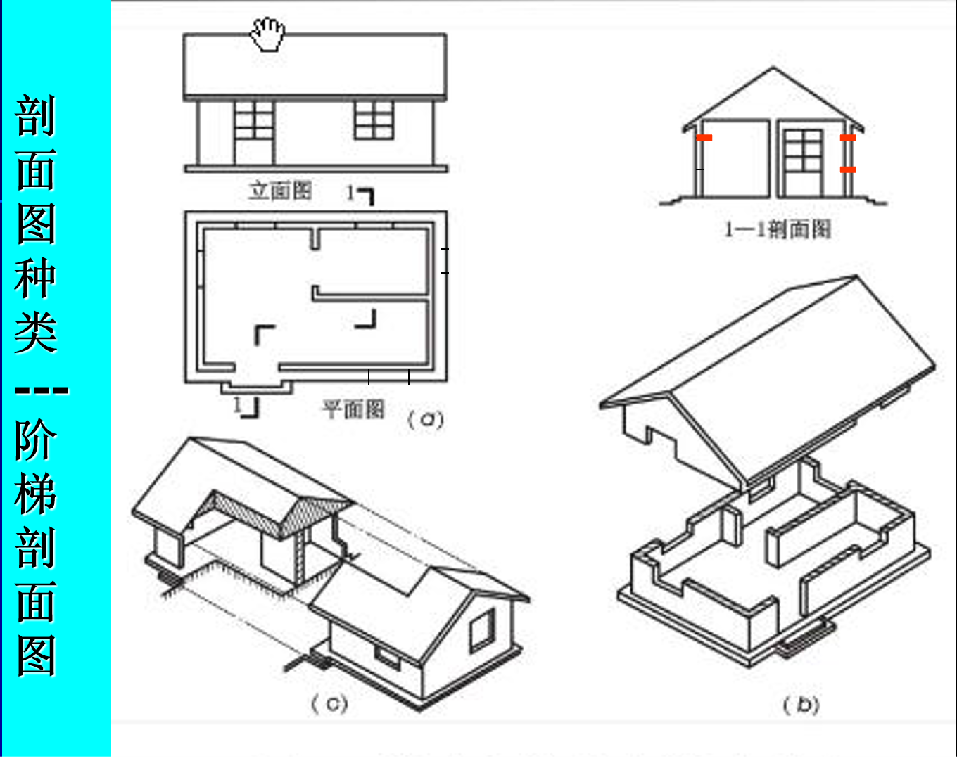

建筑剖面图中的阶梯剖补充如下：

建筑剖面图课件
