建筑平面图内容按平面图形成、绘制、识读等共计包括4个动画演示视频，2个微课视频，以及相关的文本课件1个、自我检测1个。

建筑平面图是表达房屋建筑的三大基本图样图纸之一。

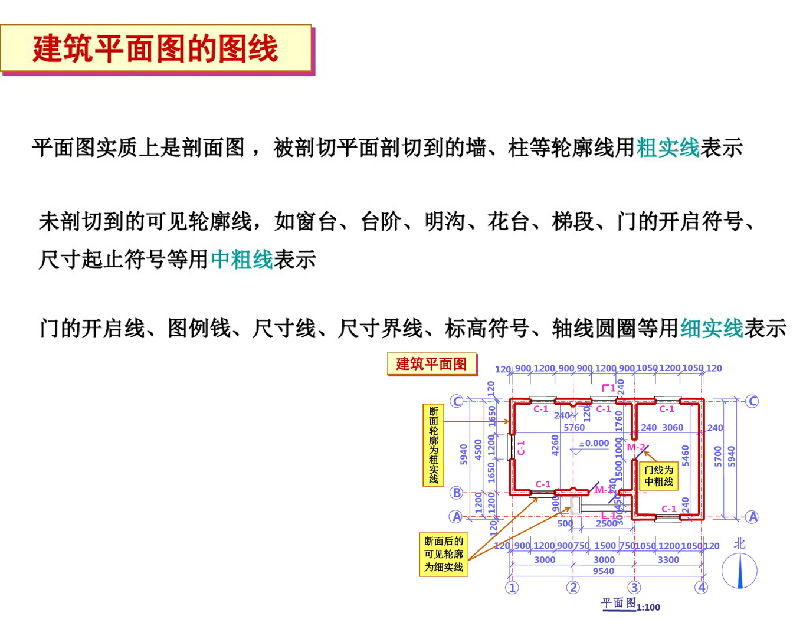

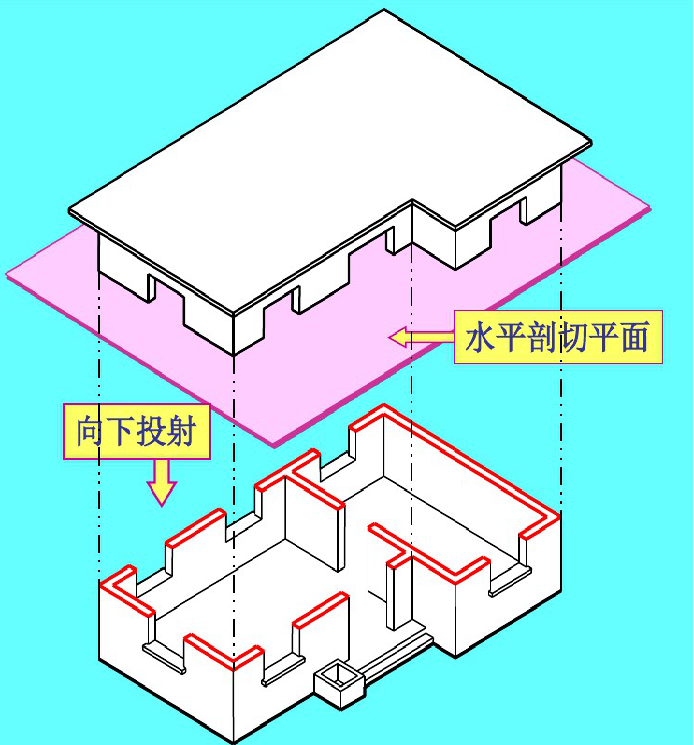

建筑平面图主要是利用正投影的原理，假想一个水平面沿略高于房屋某层窗台的位置水平剖切房屋后，移去上面部分，做剩余下面部分的正投影形成得到的（即将剖切平面以下部分从上向下投射所得到的图形）。主要反映房屋的平面形状、大小和房间的布置，墙或柱、门窗等构配件的位置、尺寸、材料、做法，内外交通联系等情况。

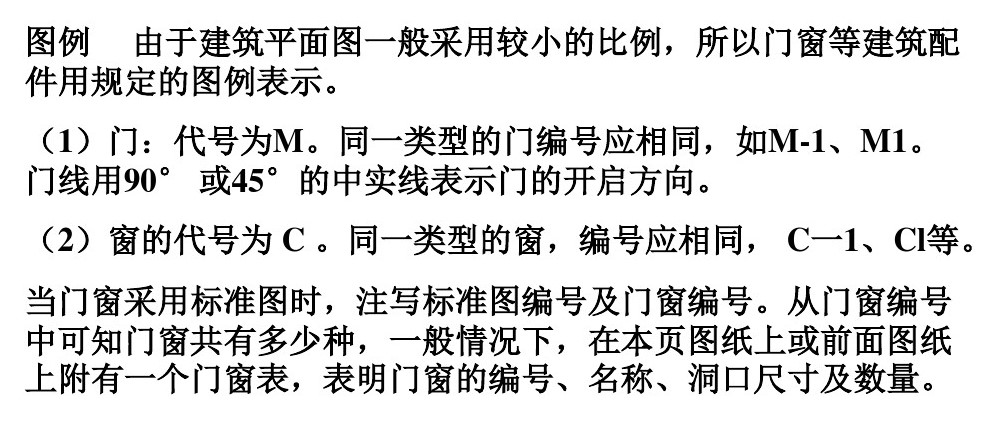

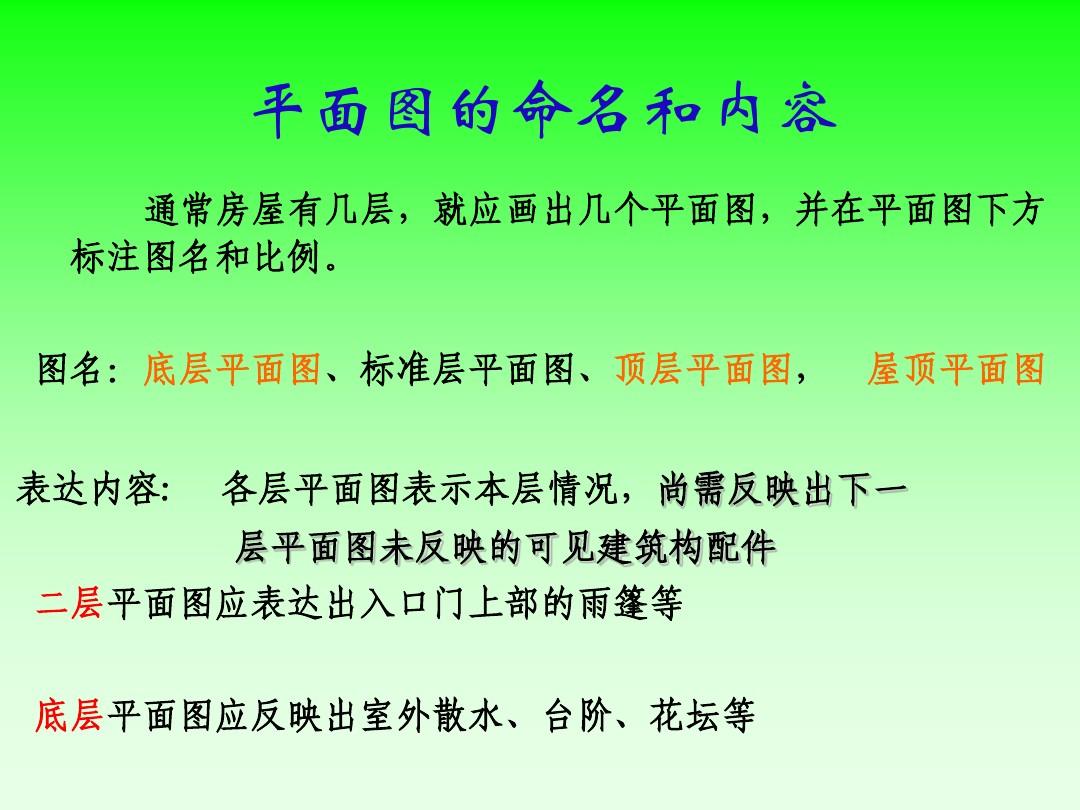

命名方式一般以要表达的楼层命名，如底层(首层）平面图、标准平面图、中间层平面图、二~八层平面图、九---十五层平面图、顶层平面图等。通常情况下，建筑物有几层就画几个平面图，楼层平面相同时，只画标准层平面图。

屋顶平面图是直接利用正投影法从上向下投射得到。

平面图的形成包含有4个动画演示视频：

1.某别墅一层平面图的形成动画演示视频

2.某别墅二层平面图的形成动画演示视频

3.某别墅屋顶平面图的形成动画演示视频

4.某多层建筑平面图形成动画演示视频

1.平面图形成动画演示--一层平面图的形成

2.平面图形成动画演示--二层平面图的形成

3.平面图形成动画演示--屋顶平面图的形成

4.某多层建筑平面图形成动画演示

建筑平面图的绘制微课视频

建筑平面图图面布置参考

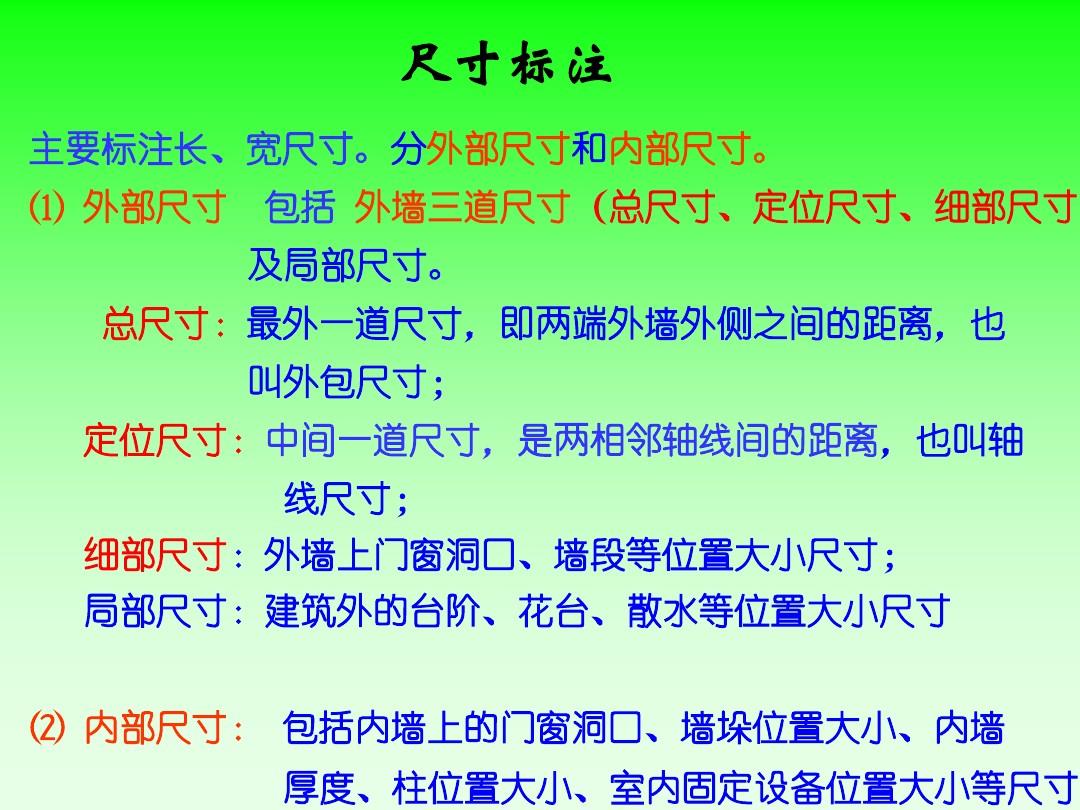

提醒各位同学，在落笔之前，需先预留出尺寸标注空间和轴线圆圈绘制空间，即图形线与图框线的距离预留参考如视频所示，以便图形绘制完成后进行尺寸标注和轴线圆圈绘制。

建筑平面图的识读微课视频

建筑平面图的识读注意事项

1. 对多层或高层建筑来说，多张平面图情况下，一般按照建筑施工的顺序，从低层到高层逐步进行。一张平面图一般按先整体后细部原则读图。在实际工作中，根据施工需要一张平面图可能会反反复复看好多次。

2. 读图过程中注意上下层平面图的对照读图，便于一些图示构造内容的理解。

3. 对于底层平面图注意室外台阶、坡道、平台、散水、柱廊、花坛等的阅读。同时，注意只有在底层平面图中才出现的指北针符号和剖切符号。

4. 注意局部平面图的阅读，便于理解相同部位不同标高的构造做法

5. 对于屋顶平面图，重点是屋顶排水方式和坡度的解读。

建筑平面图课件
