读图是画图的逆过程。读图即根据三面投影图想象出对应的三维空间立体，既是学习制图与识图的重点，又是学习的难点。

    我们可以借助轴测图绘制（如下图1所示）、立体模型制作（如下图2所示）、以及补图等方法实现。其中，轴测图绘制是快速表达空间形体的一种图示方法，立体模型是空间立体的一种直观表达方式。读图过程中根据需要可以选择不同方式来培养我们的读图能力，培养我们的空间想象力。

  读图注意事项：

①读图是边看图、边想象的思维过程。由于人们对事物思维方式的差异，读图不存在一条简单的通用方法。因此，在阅读组合体投影图的过程中，并不是单一地使用某种方法就可以解决的，而是综合运用所掌握的方法与经验。阅读投影图是“先整体，后细部”。

②一定要联系多个视图阅读，综合想象物体的形状。

③在读图过程中，最好是边思考边勾画其空间立体形状，使自己的思考不断接近正确。即一般是先根据某一视图作设想，然后把自己的设想在其他视图上作验证，如果验证相符，则设想成立；否则再作另一种设想，直到想象出来的物体形状与已知的视图完全相符为止。

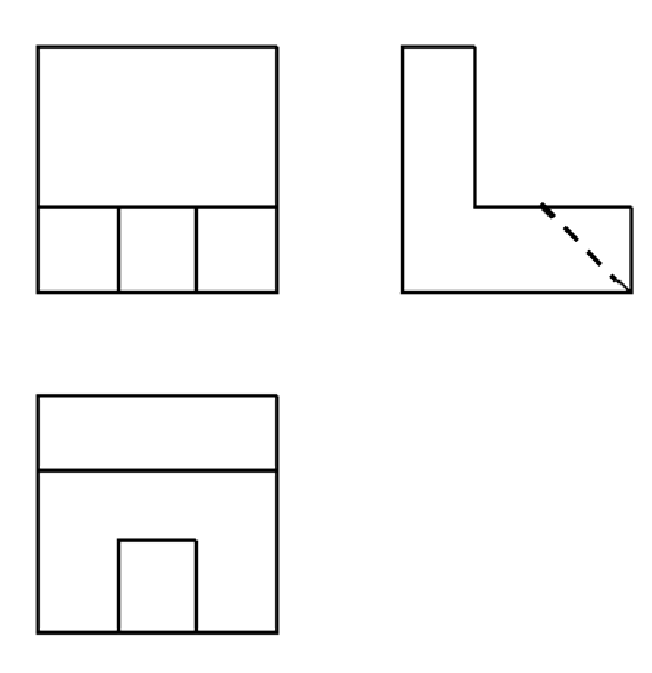

图1，根据三面投影图想空间立体--借助轴测图绘制

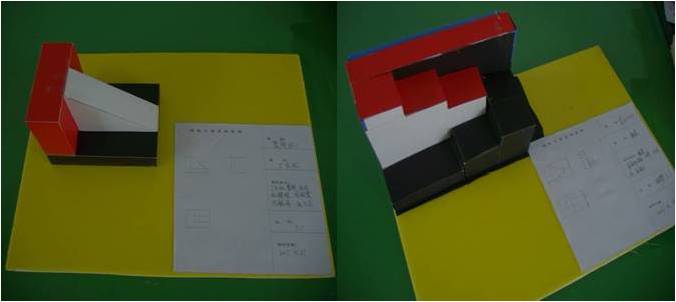

图2，根据三面投影图想空间立体--借助立体模型制作
