接线工艺规范

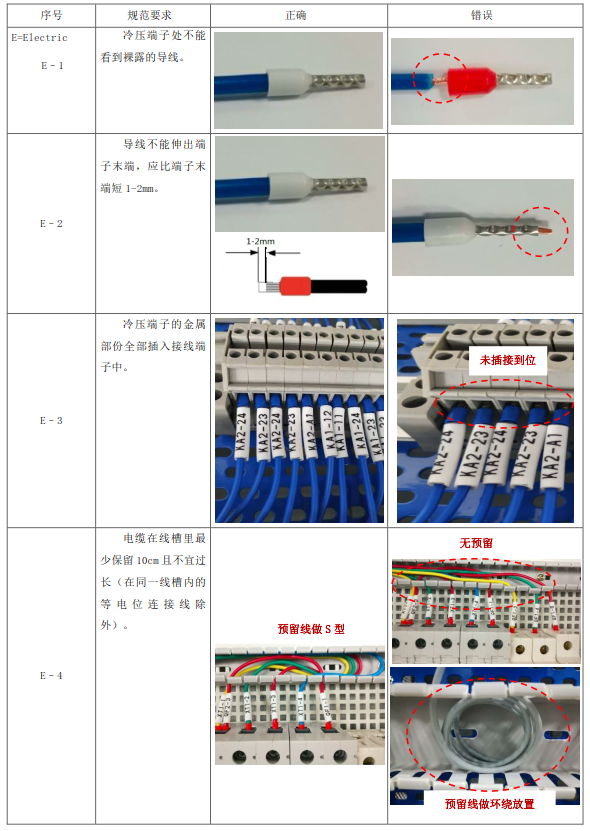

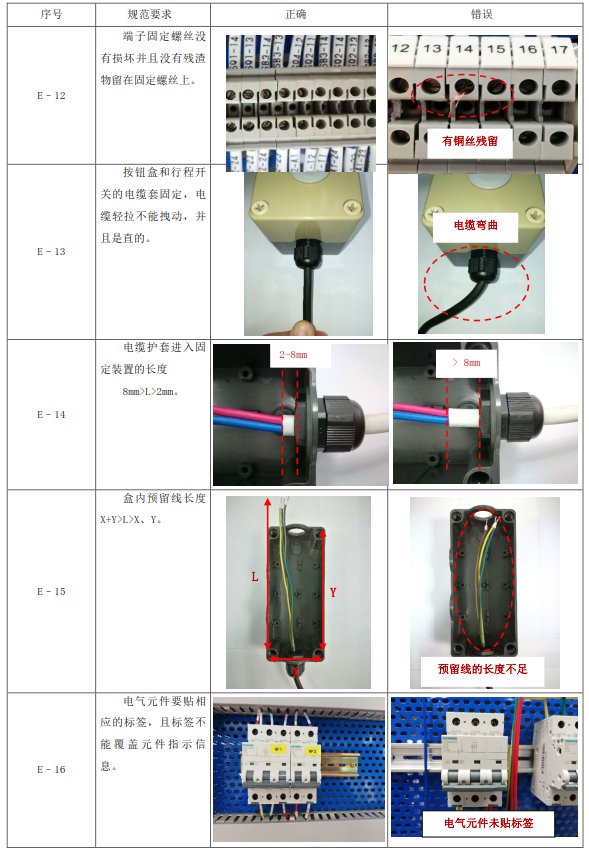

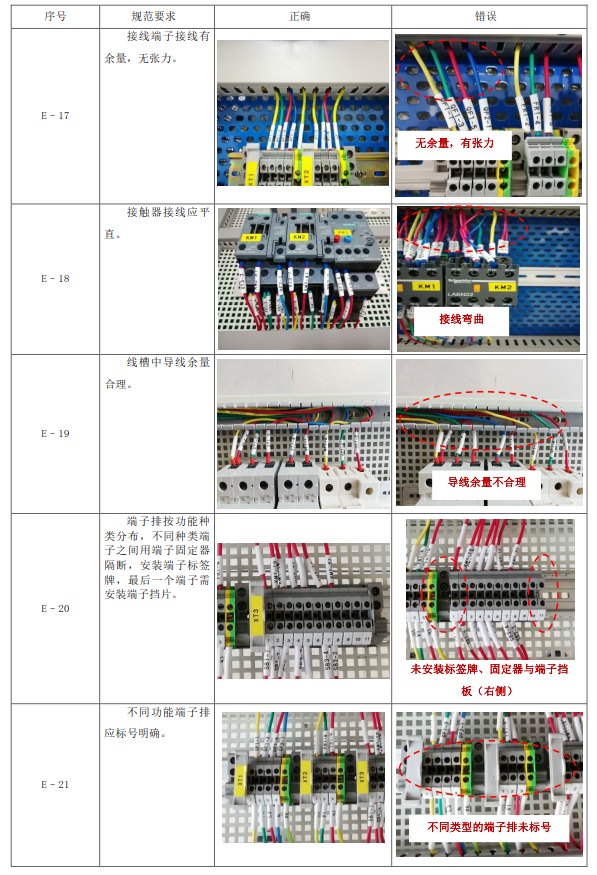

1.线号套管

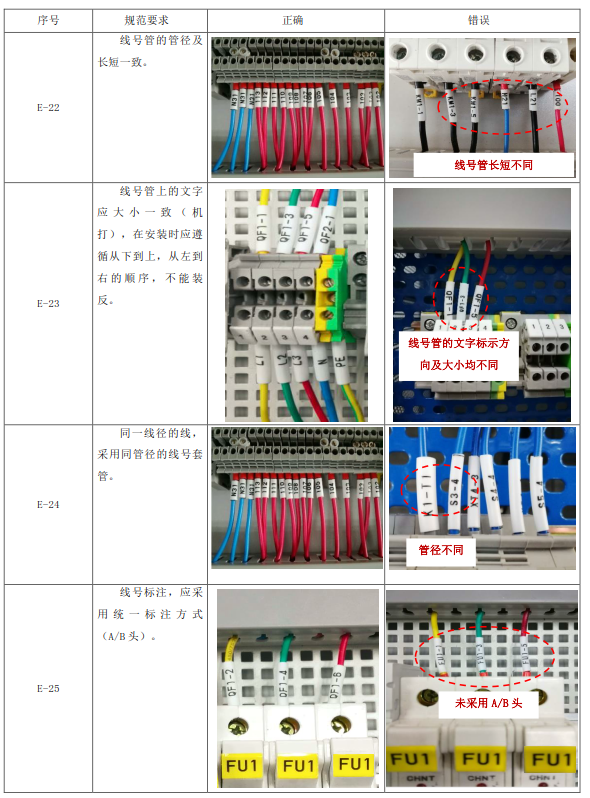

电线两端应标记线号。一般有两种方法，一是电线头尾线号相同；一是 A/B 头方法，A 头线号 为 B 头的电气元件及其输入/输出点号，B 头标志为 A 头的电气元件及其输入/输出点号。线号可以 用线号笔写在线号套管上，也可以用线号机打印在线号套管上。在电线上套线号套管时，应保证同 等规格的线号套管的长度一致，应按照统一标准的方向安装。

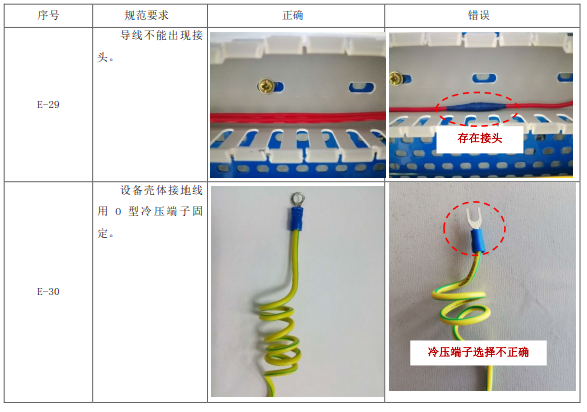

2.导线颜色

电缆的绝缘外皮有各种各样的颜色，这些颜色并不是随便用的，不一样的颜色代表着不一样的 含义。电线绝缘外皮颜色的含义一般遵循下面的原则：

在四芯线或五芯线中，如果颜色是黄、绿、红、蓝加黄绿相间线时，黄、绿、红、蓝分别用于 三相电的 L1 相、L2 相、L3 相、N 相，黄绿相间线用于接地线。在其余的线中，棕色（红色）用于 单相电中的火线或直流电中的正极；蓝色（灰色）用于单相电中的零线或直流电中的负极；黑色用 于信号线或装置和设备内部布线，有时也用于零线或电源负极；黄绿相间色用于接地线。

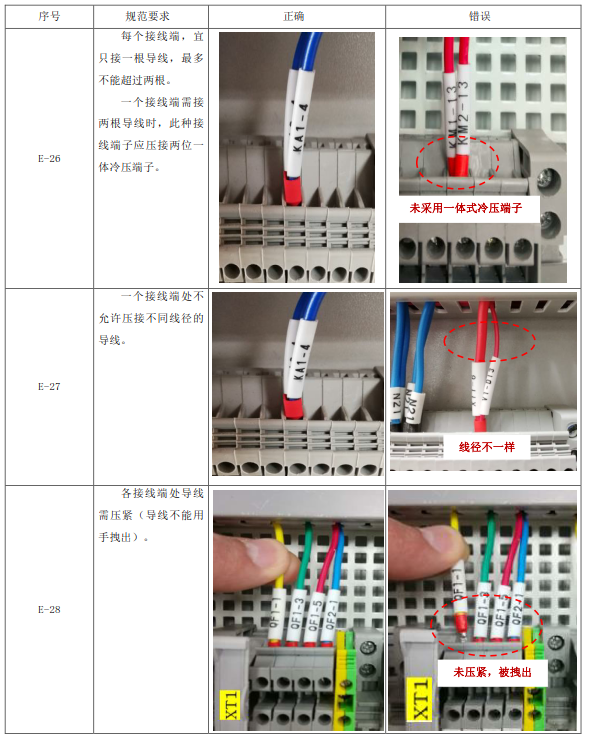

3.线径要求

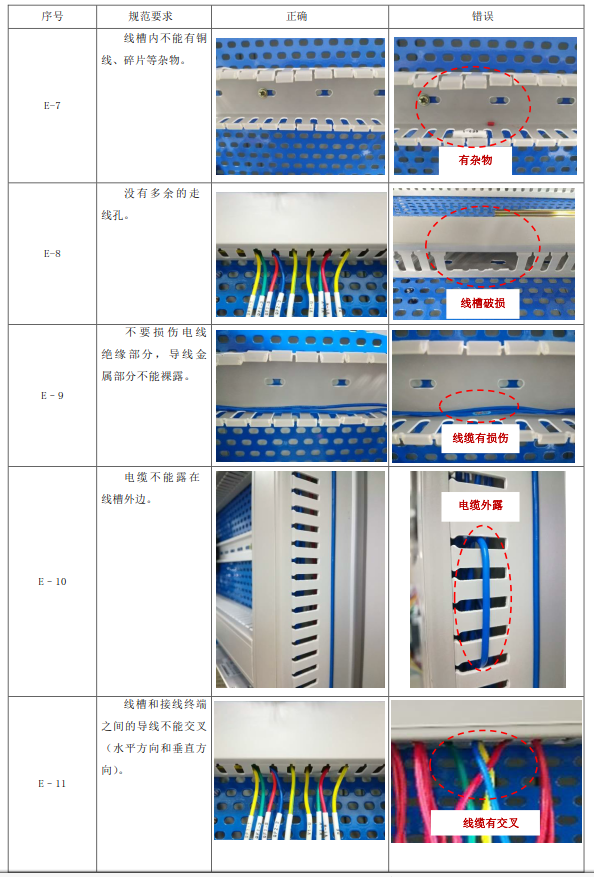

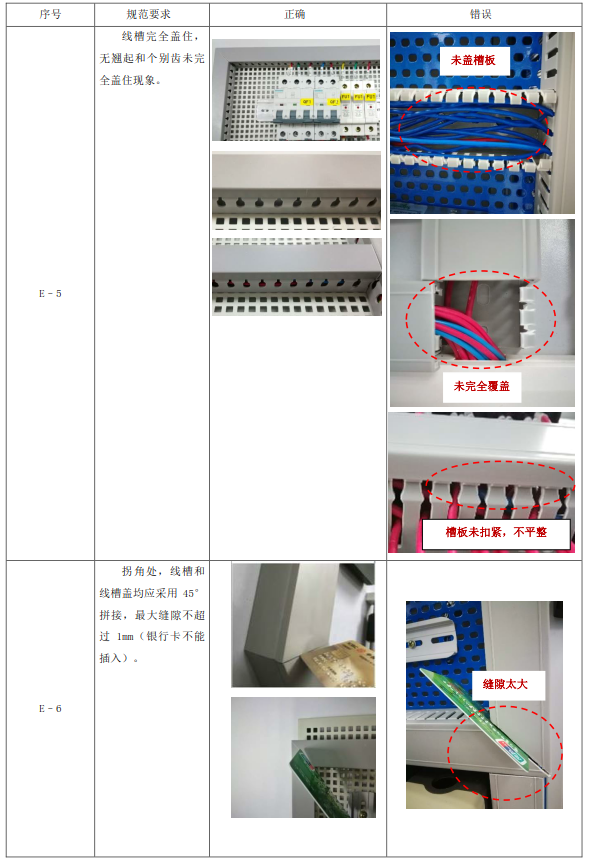

盘、柜内电流回路配线应采用截面不小于 2.5mm2、标称电压不低于 450V/750V 的铜芯绝缘导线， 其他回路截面不应小于 1.5mm2；电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降 及有足够机械强度的情况下，可采用不小于 0.5mm2 截面的绝缘导线。更详细信息请参见《GB50171-2012 电气装置安装工程盘、柜及二次回路》。
