【中间继电器】

中间继电器(英文名称：Intermediate relay)用于继电保护与自动控制系统中，以增加触点的 数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同， 与接触器的主要区别在于：接触器的主触点可以通过大电流，而中间继电器的触点只能通过小电流。 所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它的触点均为 辅助触点，且数量比较多。

（1）中间继电器工作原理。

当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，

使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时， 衔铁和接触片返回到原来位置。

（2）中间继电器接线注意事项。

中间继电器线圈电压等级主要有 DC12V、24V、48V、110V、220V，AC110V、220V、380V。电气控制中常用的主要是 DC24V、AC110V、AC220V。  接线时一定要注意继电器线圈电压等级，如果接错会导致线圈烧坏或者不动作。同样要注意继电器触点的容量，如果负载超过触点容量会导致触点烧坏、熔接等故障。

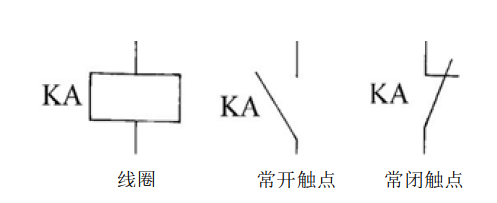

（3）中间继电器符号

（4）中间继电器认识微课

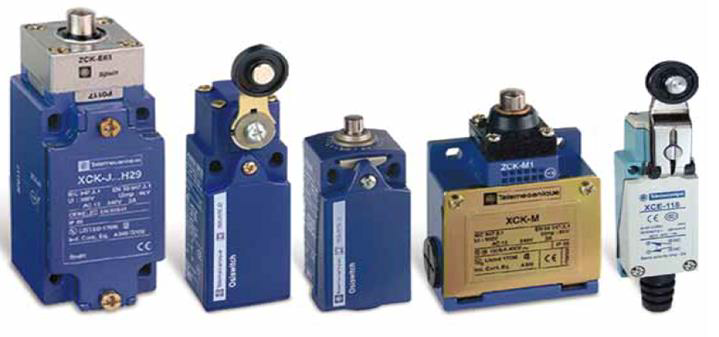

行程开关

行程开关（英文名称：Travel switch，又称为限位开关，）是位置开关的一种，是一种常用的 小电流主令电器。其利用机械运动部件的碰撞使其触点动作来实现接通或分断控制电路，以达到一 定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程 自动停止、反向运动、变速运动或自动往返运动等。

（1）行程开关的工作原理

行程开关是一种根据运动部件的行程位置而切换电路的电器，因为将行程开关安装在预先安排的位置，当机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。

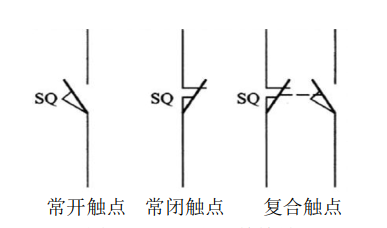

（2）行程开关的符号

（3）行程开关选型的注意事项。

行程开关在选用时，主要考虑动作要求、安装位置及触点数量，具体如下：  ①根据使用场合及控制对象选择行程开关的种类。

②根据安装环境选择行程开关的防护形式。

③根据控制回路的额定电压和额定电流选择对应行程开关。

④根据行程开关的传力与位移关系选择合理的操作头形式。

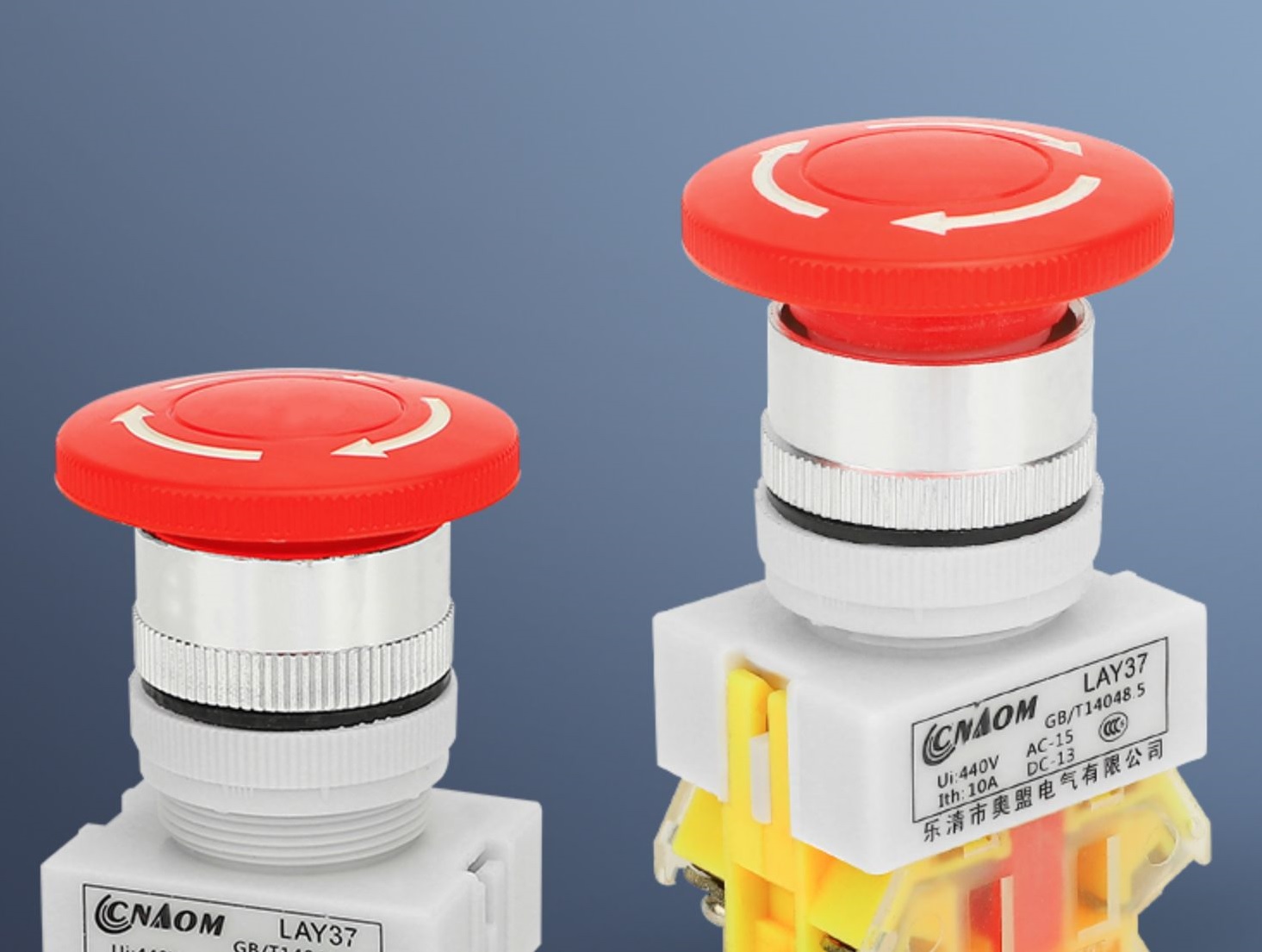

急停按钮

急停按钮（英文名称：Emergency stop button）当发生紧急情况的时候，人们可以通过快速按 下此按钮来达到保护的目的。

工业安全要求，若传动设备发生异常情况下，能直接或间接对人体产生伤害的设备，相应传动 部位都必须加保护措施。急停按钮就是其中之一。因此在设计一些带有传动部位的机器时，必须要 加上急停这个功能，而且要设置在人员可方便按下的机器表面，不能有任何遮挡物存在。

电气设备上急停按钮的触点常用常闭触点，原因如下：

（1）从动作时间上讲，常闭触点由闭合到断开的时间，要比常开触点由自然状态到闭合的时间短的多，这在发生危险需要急停时尤为重要。

（2）从按钮机构上讲，使用常开触点时，在急停按钮未按到位时，急停按钮没有起到任何作用（常开触点未闭合），而使用常闭触点时，无论急停按钮有没有按到位，只要触点动作，急停按 钮就会起作用。

（3）从其控制线路来讲，急停按钮最基本的作用是在紧急情况下的停车（切断电路），避免机 械事故或人身事故。若机器的长时间运行时，急停线路部分有可能故障引起断路现象。如果急停按 钮使用常开触点，则急停部分的线路故障不易发现；而使用常闭触点时，当急停部分的线路发生故 障时，仅会造成机器的停车，降低了故障损失率。
