【项目解读】

【热继电器的选型】

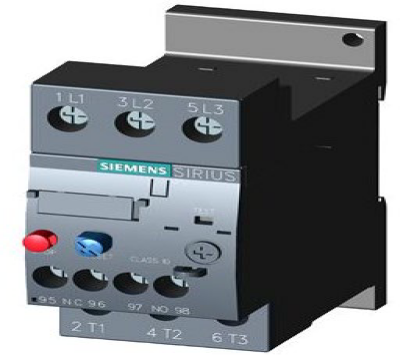

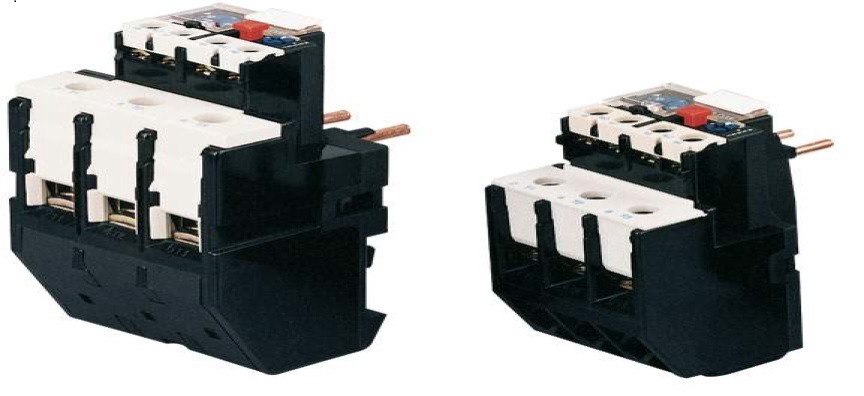

热继电器（英文名称：Thermal  Relay）如图 所示，是用于电动机或其它电气设备、 电气线路过载保护的保护电器。

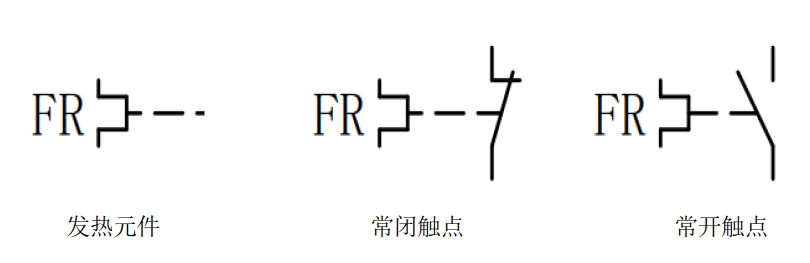

热继电器符号

热继电器的选型注意事项

热继电器的选择主要以电动机的额定电流为依据，同时也要考虑到电动机的负载、动作特性和

工作环境等因素。选择热继电器时应考虑以下几点：

①原则上热继电器额定电流按照电动机的额定电流的90-110%选择,并要校验动作特性。但是

要注意电动机的绝缘材料等级，因为不同的绝缘材料有不同的允许温度和过载能力。

②要保证热继电器在电动机的正常起动过程中不会误动作。如果电动机起动不频繁，且起动时

间又不长，一般可按电动机的额定电流选择热继电器，按照起动时间长短确定CLASS 10/20的等级 （IEC947-4-1标准指定：在当前电流为整定电流的7.2倍时，CLASS 10级的动作时间为4-10秒、 CLASS 20级的动作时间为6-20 秒）；如果起动时间超长，则不宜采用热继，应选用电子过流继电 器产品。

③由于热继电器具有热惯性，不能做短路保护，应考虑与断路器或熔断器的短路保护相配合的 问题。

④要注意电动机的工作制，如果操作频率高，则不宜采用热继电器进行保护，应采取其他保护 措施，例如在电机中预埋热电阻、热电偶测温，进而实现温度保护。

⑤要注意热继电器的正常工作温度，热继电器正常工作时的温度范围是-15℃--+55℃，超过范 围后，环境温度补偿失效,有可能存在热继电器误动作或不动作的现象。

⑥热继电器安装时端子接线要牢靠，导线截面的选型要在额定电流范围内，否则导线的温升会 提高双金属片的温度，造成热继电器的误动作。

【开关电源的选型】

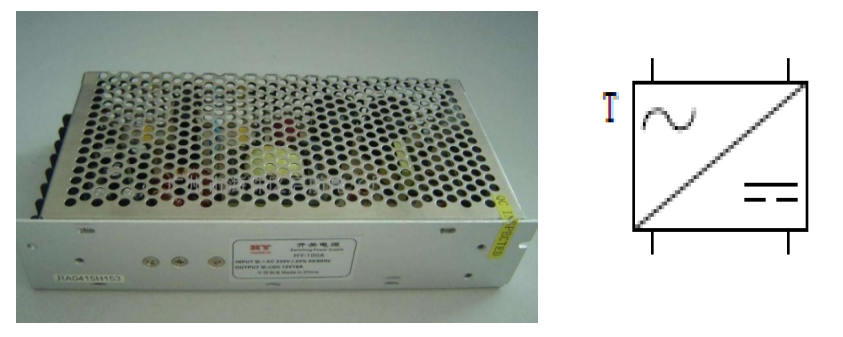

直流开关电源（英文名称：DC switching power supply），如图 所示，有正、负两个 电极，正极的电位高，负极的电位低，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流。直流开关电源是通过电路控制开关管进行高速 的导通与截止实现电源的转换，开关电源的输入多半是交流电源（例如市电）或是直流电源，而输 出多半是直流电源。
