【情境说明】

力辉环保车间需要安装一台变频恒压供水设备，变频器按照设定的水压值控制水泵的转速，使水泵的出水压力始终保持恒定。本项目需要依据公司恒压供水的功能要求，绘制三相异步电动机的变频器控制线路图；按照电气安装规范，正确完成变频调速线路的安装、接线和调试。完成配盘安装工作后，若出现故障，应能及时排除。 工作过程要遵循“6S”行为规范。

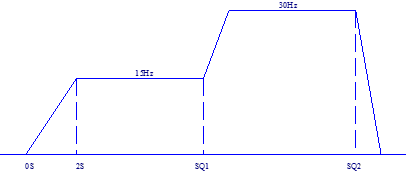

恒压供水变频器控制要求如下图：

（1）按下启动按钮后电动机按照上图要求运行；工作方式设置：手动时要求按下手动启动按钮，完成一次工作过程；自动时要求按下自动按钮，能够重复循环工作过程；有必要的电气保护环节；

（2）依据控制要求，正确绘制三相异步电动机的变频器控制线路图，并正确设置变频器参数。

（3）按照电气安装规范，依据绘制的三相异步电动机变频器控制线路图，正确完成变频调速线路的安装和接线；

（5）正确设置变频器的参数；

（6）通电试运行。
