本试验方法只适用于在规定的试筒内制件后，对各种土和路面基层、底基层材料进行承载比试验。试样的最大粒径宜控制在25mm以内，最大不得超过38mm。

1、仪器设备

①圆孔筛：孔径38mm、25mm、20mm及5mm筛各1个。

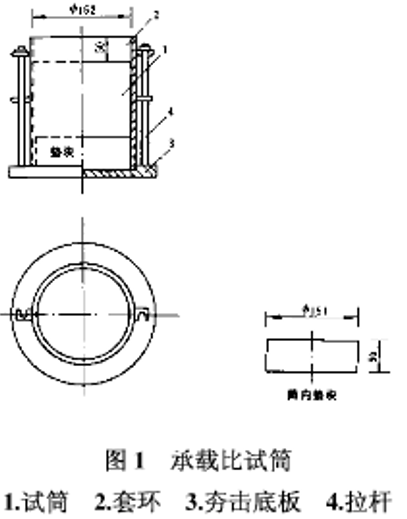

②试筒：内径152mm、高170mm的金属圆筒；套环，高50mm；筒内垫块，直径151mm、高50mm；夯击底板，同击实仪。试筒的型式和主要尺寸如图所示，也可用击实试验的大击实筒。

③夯锤和导管：夯锤的底面直径50mm ，总质量4.5kg。夯锤在导管内的总行程为450mm ，夯锤的形式和尺寸与重型击实试验法所用的相同。

④贯入杆：端面直径50mm、长约100mm的金属柱。

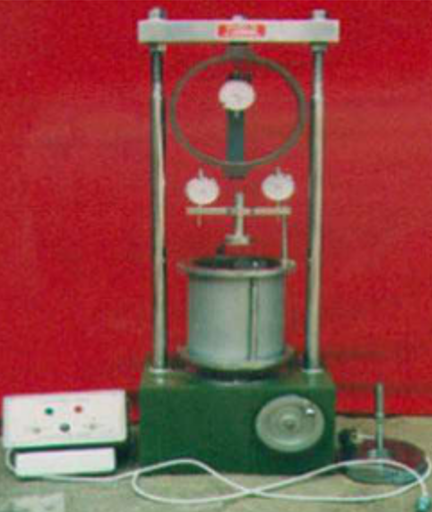

⑤路面材料强度仪或其他载荷装置：能量不小于50kN ，能调节贯入速度至每分钟贯入1mm ，可采用测力计式，如图所示。

⑥百分表：3个。

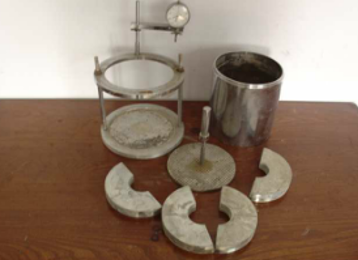

⑦试件顶面上的多孔板 （测试件吸水时的膨胀量），如图所示。

⑧多孔底板（试件放上后浸泡水中）。

⑨测膨胀量时支承百分表的架子，如图所示。

⑩荷载板：直径150mm ，中心孔眼直径52mm，每块质量1.25kg ，共4 块，并沿直径分为两个半圆块，如图所示。(为了模拟路面结构对土基的附加应力 )

⑾水槽：浸泡试件用，槽内水面应高出试件顶面25mm 。

⑿其他：台称，感量为试件用量的0.1％；拌和盘；直尺；滤纸；脱模器等与击实试验相同。

2、试样

    将具有代表性的风干试料（必要时可在50℃烘箱内烘干），用木碾捣碎，但应尽量注意不使土或粒料的单个颗粒破碎。土团均应捣碎到通过5mm的筛孔。

    采取有代表性的试料50kg ，用38mm筛筛除大于38mm的颗料，并记录超尺寸颗粒的百分数。将已过筛的试料按四分法取出约25kg。再用四分法将取出的试料分成4份，每份质量6kg ，供击实试验和制试件之用。

    在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。测定含水量用的试样数量可参照击实试验采取。

3、试验步骤

⑴称试筒本身质量m1，将试筒固定在底板上，将垫块放入筒内，并在垫块上放一张滤纸，安上套环。

⑵将1份试料，按击实实验中规定的层数和每层击数，求试料的最大干密度和最佳含水量。

⑶将其余3份试料，按最佳含水量制备3个试件。将一份试料平铺于金属盘内，按事先计算得的该份试料应加的水量均匀地喷洒在试料上。用小铲将试料充分拌和到均匀状态，然后装入密闭容器或塑料口袋内浸润备用。

    浸润时间：重粘土不得少于24h，轻粘土可缩短到12h，砂土可缩短到1h，天然砂砾可缩短到2h左右。

    制每个试件时，都要取样测定试料的含水量。

⑷将试筒放在坚硬的地面上，取备好的试样分3～5次倒入筒内 （视最大料径而定）。整平表面，并稍加压紧，然后按规定的击数进行第一层试样的击实，击实时锤应自由垂直落下，锤迹必须均匀分布于试样面上。第一层击实完后，将试样层面“拉毛”，然后再装入套筒，重复上述方法进行其余每层试样的击实。大试筒击实后，试样不宜高出筒高10mm。

⑸卸下套环，用直刮刀沿试筒顶修平击实的试件，表面不平整处用细料修补。取出垫块，称试筒和试件的质量m2。

⑹泡水膨胀量测量

    ①在试件制成后，取下试件顶面的破残滤纸，放一张好滤纸，并在上安装附有调节杆的多孔板，在多孔板上加4块荷载板。

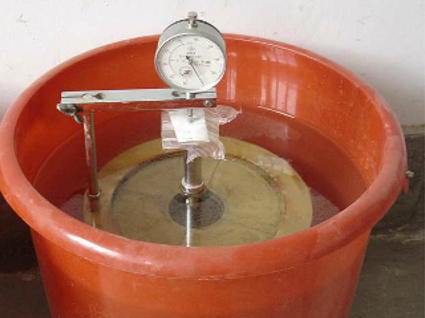

    ②将试筒与多孔板一起放入槽内 （先不放水），并用拉杆将模具拉紧，安装百分表，并读取初读数。

    ③向水槽内放水，使水自由进到试件的顶部和底部。在泡水期间，槽内水面应保持在试件顶面以上大约25mm。通常试件要泡水4昼夜。

    ④泡水终了时，读取试件上百分表的终读数，并用下式计算膨胀量：

    ⑤从水槽中取出试件，倒出试件顶面的水，静置15min ，让其排水，然后卸去附加荷载和多孔板、底板和滤纸，并称量m3，以计算试件的湿度和密度的变化。
