EWB


什么是EWB?

电子工作平台Electronics Workbench (EWB)(现称为MultiSim) 软件是加拿大Interactive Image Technologies公司于八十年代末、九十年代初推出的电子电路仿真的虚拟电子工作台软件,它具有这样一些特点:

(1)采用直观的图形界面创建电路:在计算机屏幕上模仿真实实验室的工作台,绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取;

(2)软件仪器的控制面板外形和操作方式都与实物相似,可以实时显示测量结果。

(3)EWB软件带有丰富的电路元件库,提供多种电路分析方法。

(4)作为设计工具,它可以同其它流行的电路分析、设计和制板软件交换数据。

(5)EWB还是一个优秀的电子技术训练工具,利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验,仿真电路的实际运行情况,熟悉常用电子仪器测量方法。

界面是什么样?

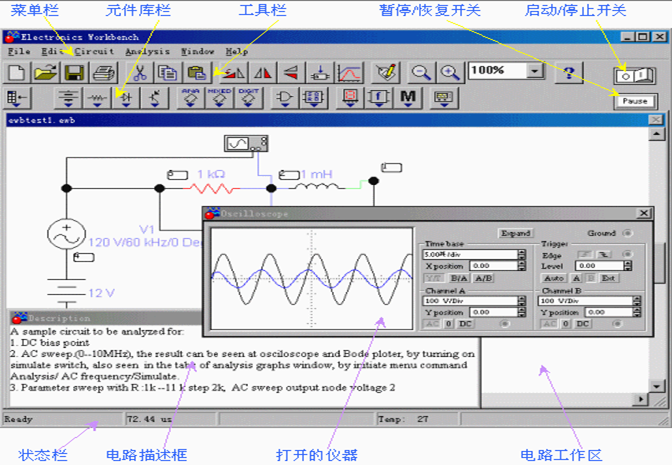

1.EWB的主窗口

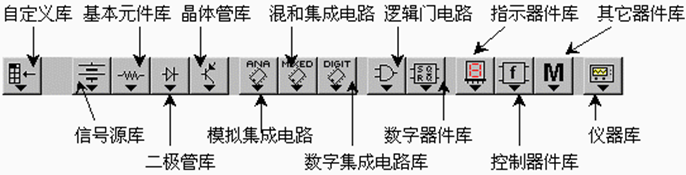

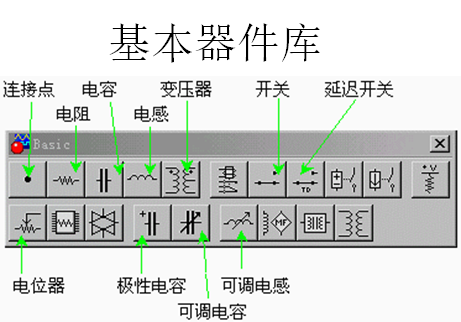

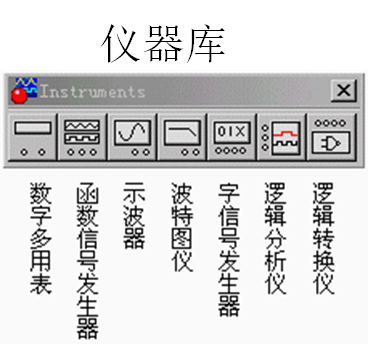

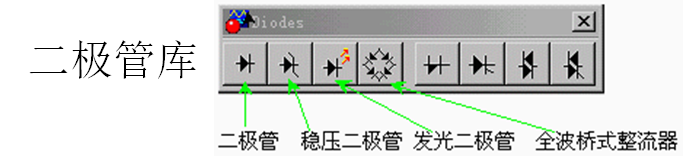

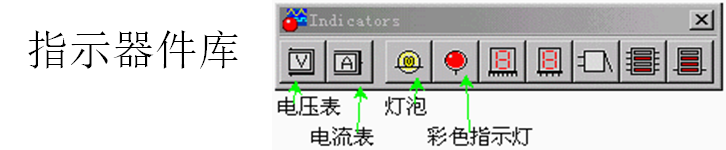

2.元件库栏

虚拟工作台方式电路仿真:

1.用虚拟工作台仿真电路的步骤

由于EWB增加了虚拟测量仪器、实时交互控制元件和多种受控信号源模型,除了可以给出以数值和曲线表示的SPICE分析结果外,EWB还提供了独特的虚拟电子工作台仿真方式,可以用虚拟仪器实时监测显示电路的变量值,频响曲线和波形。仿真的步骤为:

(1)输入原理图,在工作区放置元件的原理图符号,连接导线,设置元件参数;

(2)放置和连接测量仪器,设置测量仪器参数;

(3)启动仿真开关,在仪器上观察仿真结果。

2.RC低通滤波器电路的仿真

在电路工作区输入如下图电路。其中包含两个正弦交流电压源,一个为1V 2kHz, 一个为5v 60Hz,另有一个周期脉冲电压源(时钟源),幅度5V, 频率50Hz, 占空比50%,两组电源用开关来切换。电路的输入为节点8,输出为节点3。如图连接波特图仪、示波器和电压表。


(1)测试电路的频率特性曲线

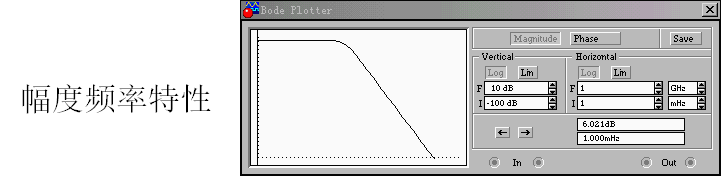

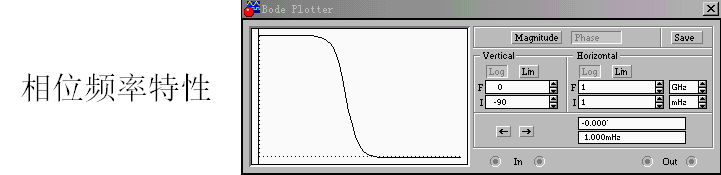

双击波特图仪图标打开其面板,然后单击仿真启动开关,在波特图仪的显示屏幕上可以观看电路的幅度频率特性和相位频率特性曲线。曲线如下两图所示。



(2)观测电路的滤波效果

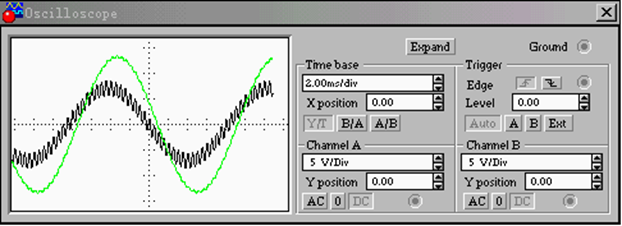

按空格键将开关连接到两个正弦交流信号源上。双击连接示波器输入的导线,将两个通道的输入导线设置成不同的眼色以便于波形的观察。打开示波器面板,启动电路仿真开关,这时在示波器上可以看到两个波形(下图)。输入波形为60H正弦波与2kHz小幅度正弦波的叠加波形。输出波形中,2kHz正弦波成分已经基本上被滤除。


(3)观察电路对周期脉冲序列的瞬态响应

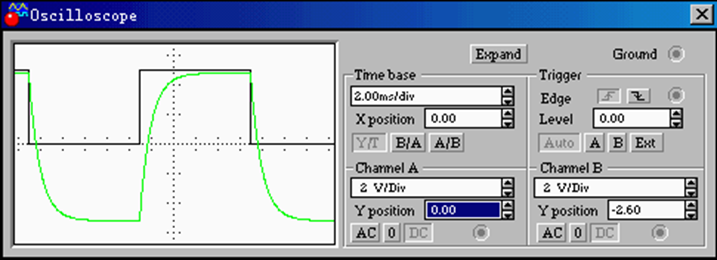

按空格键将开关连接到周期脉冲信号源上。启动电路仿真开关,这时在示波器上可以看到两个波形(下图)。输入波形为周期方波,输出波形为按指数规律上升、下降的脉冲序列。改变输入脉冲波的频率,可以看到输出波形的形状发生变化。
