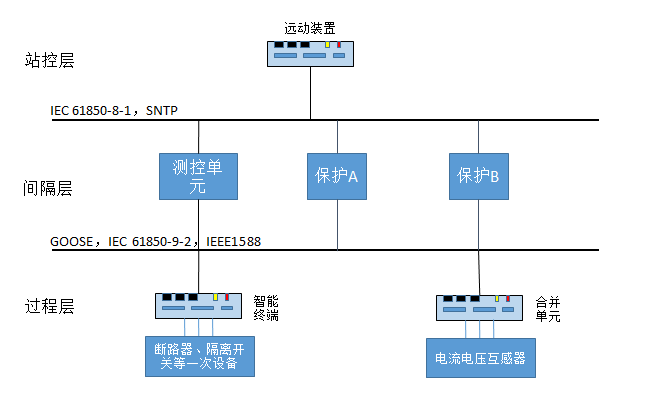

基于IEC61850标准的三层架构的变电站自动化系统如图2所示，新增的过程层设备与间隔层设备之间采用光前以太网进行连接，通信服务使用过GOOSE和IEC61850-9-2标准。应用IEC61850-9-2标准传输网络化的采样值时，数据的同步是关键技术之一要求比较小的事件延迟，因此在应用层和逻辑链路层之间不使用其他协议，为了提高效率采用以太网多播方式。

模拟软件及实验环境

1)模拟软件：SMVSimulator.exe、力通IEC61850 Demo(包含Client端和Server端)

2)实验环境：Windows XP

3)网络环境：局域网

实验步骤:

环境搭建已经由同组组员完成

2.2 IEC61850-5-104 数据包抓取

使用软件：

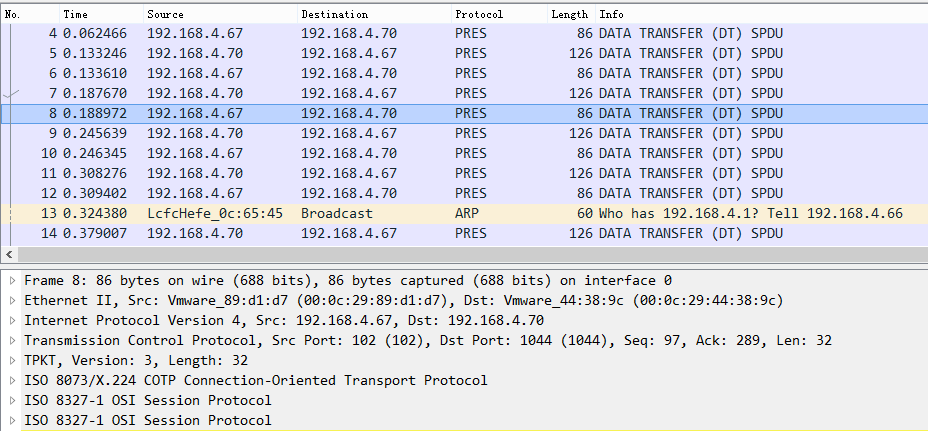

选择的软件：Wire Shark，使用Wire Shark抓取IEC61850-5-104的数据包。

针对IEC61850攻击及防御

IEC61850包蕴含了许多调度电厂的指令，一旦这个指令受到非善意的修改或者来自外界的攻击，这样会导致IEC61850协议内容泄露乃至电厂运行受到非法控制，导致城市电力瘫痪或者城市控制紊乱。

1.DOS攻击

发动拒绝服务（Dos）攻击的目的，是要让用户（即本次试验中的61850Brow端）访问不到本可以正常访问的某些网络资源（即本次试验中的61850Ser端），让垃圾流量充斥通信链路，导致链路拥塞，达到拒绝用户访问的目的。

（1）软件的选择

选择的软件：低轨道离子炮LOIC

（2）模拟攻击和防御

在另一台机器打开低轨道离子炮LOIC，我们选择用该软件对Server端进行攻击，输入61850Ser端地址192.168.4.67。选择UDP攻击方法，开始攻击。

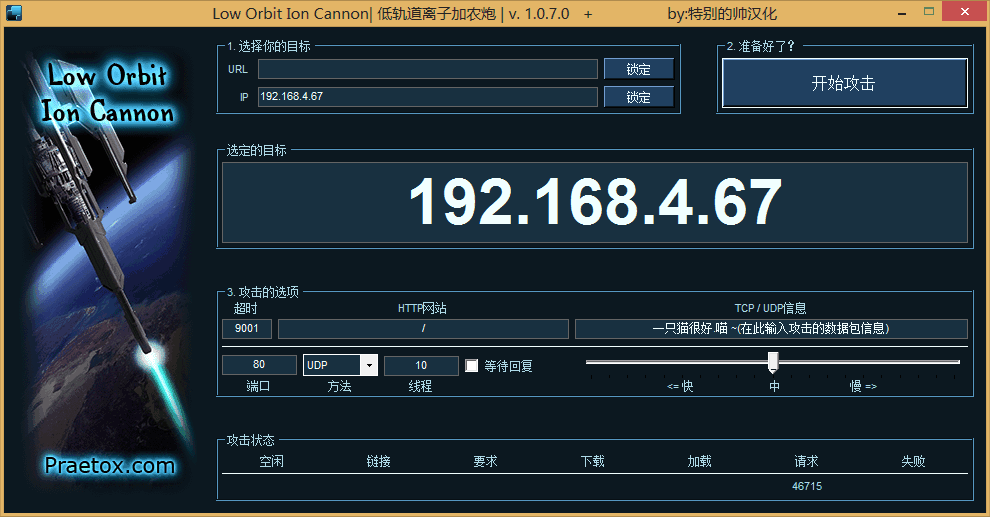

图4 低轨道离子炮LOIC界面

此时在Server端打开wireshark抓包，可发现大量相同源IP地址的UDP和ICMP包，如下图所示。

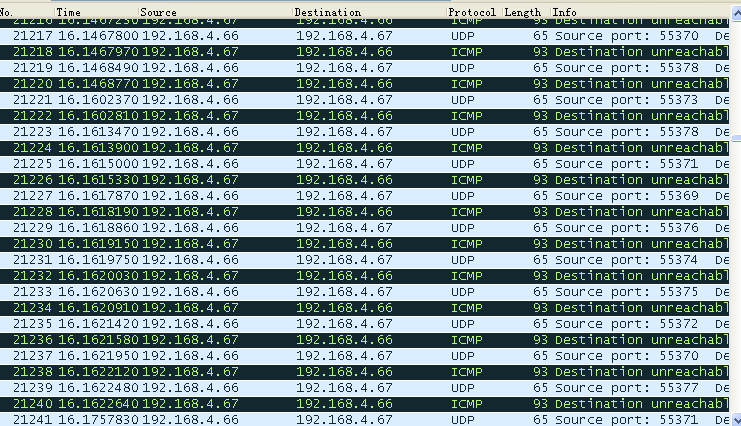

图5 wireshark抓包情况界面

防御策略：

可以使用Inexpress、Express、Forwarding等工具来过滤不必要的服务和端口，即在路由器上过滤假IP。只开放服务端口成为目前很多服务器的流行做法，例如WWW服务器那么只开放80而将其他所有端口关闭或在防火墙上做阻止策略。
