尺寸链的定义

在设计机器时，有一些相互联系的尺寸，按一定顺序连接成一个封闭的尺寸组合，称为尺寸链。

 一、尺寸链的意义

在设计机器时，有一些相互联系的尺寸，按一定顺序连接成一个封闭的尺寸组合，称为尺寸链。

（1）装配

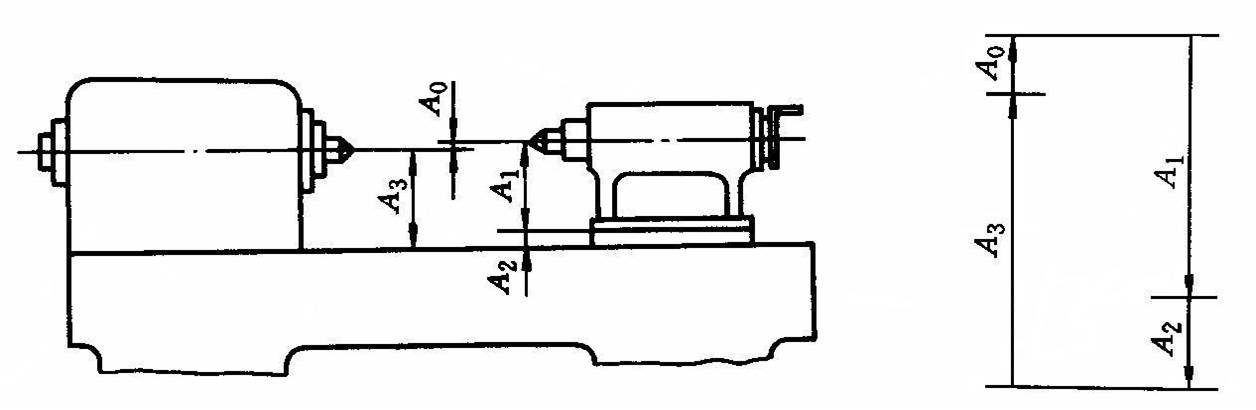

车床主轴轴线与尾架轴线高度差A0是装配的技术要求（主要精度指标之一），影响这项精度指标的尺寸有：

A1：尾架顶尖轴线到底板的高度，A2：尾架底板的厚度，

A3：主轴轴线到床面的距离；4个尺寸组成一个尺寸链

（2）零件加工

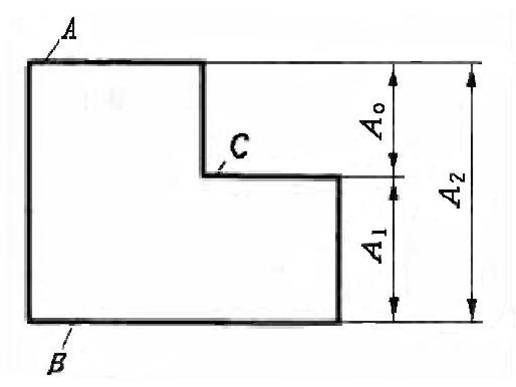

以B面为基准面，依次加工C面、A面，得尺寸A1 、A2 ，则A0就随之确定。

二、尺寸链术语

1、尺寸链

零件、部件或机器上若干首尾相接，并形成封

闭图形的尺寸总体。

2、环

尺寸链中的每一个尺寸。

3、封闭环（终结环）

加工或装配过程中最后自然形成的那个尺寸。

重点：

u封闭环是尺寸链中的一个特殊环，是加工或装配完毕最后自然形成的。其精度受其他尺寸影响。

u一个尺寸链中只有一个封闭环。

u正确确定封闭环，是尺寸链计算中的重要问题。在装配尺寸链中，封闭环即装配的技术要求；在零件尺寸链中，封闭环须在加工顺序确定后方能判断。

4、组成环:尺寸链中除封闭环以外的各环。

    组成环又分为增环和减环。

     （1）增环

  在其它组成环不变时，此环增大（或减小），封闭环也随之增大（或减小）。

      即与封闭环同向变动。

     （2）减环

  在其它组成环不变时，此环增大（或减小），封闭环却随之减小（或增大）。

      即与封闭环反向变动。
