万用表

数字万用表可以用来测量交直流电压、交直流电电流、电阻以及电路中两节点的分贝损耗。其量程可也自动调整。

万用表的图标如图2.33（a），双击该图标得到数字万用表参数设置控制面板如图2.33（b）。图中上面的黑色条形框用于测量数值的显示，下面为测量类型的选取栏。

（a）数字万用表图标                （b）数字万用表参数控制面板

图2.33 数字万用表

（1）表示万用表的测量对象可选为电流（A）、电压（V）、电阻（Ω）、分贝（dB）；

（2）：表示万用表的测量对象可选为交流（～），这时测量值为有效值（RMS）；也可选为直流（━），如果选择该项来测量交流的话，那么它的测量值为实际交流值的平均值；

（3）：对应万用表的正极；：对应万用表的负极；

（4）：参数设置按钮。

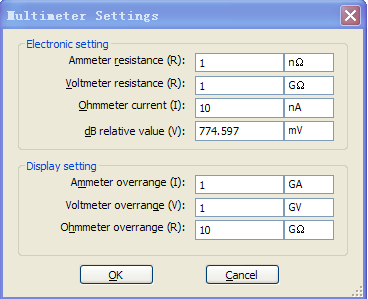

单击该按钮，弹出万用表参数设置对话框，如图2.34所示的对话框。

Electronic setting（电路设置）区的说明如下。

Ammeter resistance（R）：用于设置与电流表并联的内阻，该电阻的大小会影响电流的测量精度。

Volmeter resistance（R）：用于设置与电压表串联的内阻，该电阻的大小会影响电压的测量精度。

Ohmmeter current（I）：作为欧姆表测量时流过该表的电流值。

Display setting（显示设置）区的说明如下。

Ammeter Overrange（I）：表示电流测量显示范围；Volmeter Overrange（V）：表示电压测量显示范围；Ohmmeter Overrange（R）：表示电阻测量显示范围。

图2.34万用表参数设置对话框

函数信号发生器

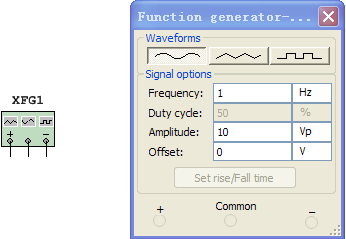

函数信号发生器是用来提供正弦波﹑三角波和方波信号的电压源。函数信号发生器的图标和面板如图2.35所示，有3个接线端。左边的“+”输出端产生一个正向的输出信号，中间的公共端通常接地，右边的“-”输出端产生一个反向的输出信号。

图2.35函数信号发生器图标和控制面板

函数信号发生器的控制面板可分为两个区：Waveforms（波形选择）区和Signal options（输出信号设置）区。Waveforms区中，按钮用于选择输出波形，分别为正弦波、三角波和方波。

Signal options区的说明如下。

（1）Fequency：设置输出信号的频率。

（2）DutyCycle：设置输出的方波和三角波电压信号的占空比。

（3）Amplitude：设置输出信号幅度的峰值。

（4）Offset：设置输出信号的偏置电压，即设置输出信号中直流成分的大小。

（5）SetRise/FallTime：设置上升沿与下降沿的时间，只对方波有效。

（6）+：表示波形电压信号的正极性输出端。

（7）-：表示波形电压信号的负极性输出端。

（8）Common：表示公共接地端。

双踪示波器

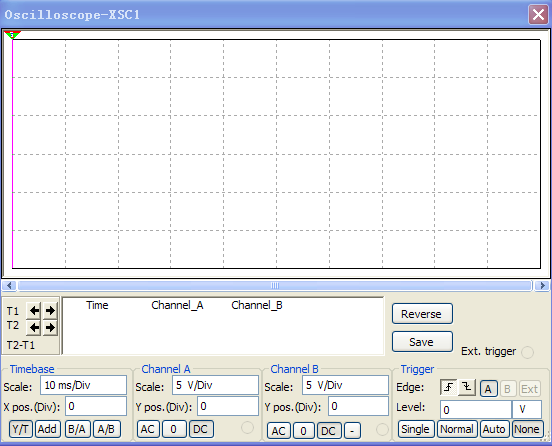

双通道示波器主要用来显示被测信号的波形，还可以用来测量被测信号的频率和周期等参数。如图2.37所示，该仪器的图标上共计有6个端子，分别为A通道的正负端、B通道的正负端和外触发的正负端时，各组端子中的“-”端，默认为是接地。

图2.37双踪示波器图标和控制面板

双踪示波器的面板主要由显示屏、游标测量参数显示区、Timebase区、Channel A区、Channel B区和Trigger区6个部分组成。

（1）Timebase区：用于设置X轴方向时间基准扫描时间和位置。

Scale：设置X轴方向每一大格所表示的时间。单击该栏，可根据实际需要选择适当的时间刻度值。

X pos.(DIV)：设置X轴方向时间基准的起始位置。

Y/T：显示随时间变化的信号波形。

add：显示的波形的是A通道和B通道的输入信号之和。

B/A：将A通道的输入信号作为X轴的扫描信号，B通道的输入信号作为Y轴的信号。

A/B：与B/A相反。

（2）Channel A区：设置Y轴方向A通道输入信号的标度。

Scale：设置Y轴方向每一大格代表的A通道输入信号的电压数值。

Y pos.(DIV)：设置X轴在显示屏幕中的上下位置。

AC：显示的波形只含有A通道输入信号的交流成分。

0：A通道的输入信号被短路。

DC：显示的波形包含了A通道输入信号的交、直流成分。

（3）Channel B区：设置Y轴方向B通道输入信号的标度。其设置与Channel A区相同。

（4）Trigger区：设置示波器触发方式。

：表示将输入信号的上升沿或者下降沿设为X轴的触发信号。

：表示将A或者B通道的输入信号作为X轴的触发信号。

：表示将示波器的外触发端的输入信号作为X轴的触发信号。

Level：设置触发电平的数值。

Auto：自动触发方式，只要有输入信号就显示波形。

Single：单脉冲触发方式，满足触发电平的要求后，示波器仅仅采样一次。每按Single一次产生一个触发脉冲。

Normal：只要满足触发电平要求，示波器就采样显示输出一次。

（5）游标测量参数显示区

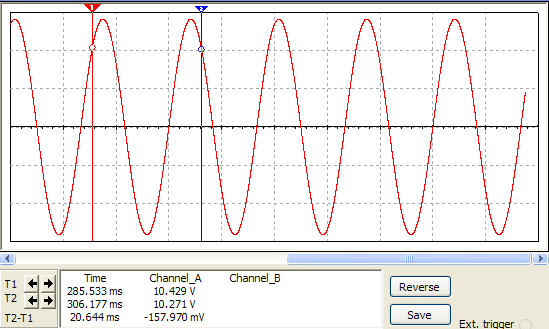

游标测量参数显示区是用来显示两个游标所测得的显示波形的数据。以图2.38为例。

图2.38游标参数测量

单击中的箭头可以移动游标T1或T2的位置，空白显示区中，Time项的数值从上到下分别为：游标T1的当前位置，游标T2的当前位置，两个游标之间的相位差。Channel_A项的数值从上到下分别为：游标T1处A通道输入信号的时间值，游标T2处A通道输入信号的时间值，两个光标处的时间差值。Channel_B项的数值从上到下分别为：游标T1处B通道输入信号的电压值，游标T2处B通道输入信号的电压值，两个光标处的电压差值。

：改变显示屏的背景颜色（白或者黑色）。

：以ASII文件形式保存扫描数据。

瓦特表

瓦特表是用于测量电路功率的仪表，它可以测量电路的交流或直流功率。从图2.36中可以看出，瓦特表有两组输入端，左侧两个输入端用于测量电压，应与被测电路并联；右侧两个输入端用于测量电流，应与被测电路串联。

瓦特表的面板没有可以设置的选项，只有两个条形显示框，一个用于显示功率，另一个用于显示功率因素。

       图2.36瓦特表图标和控制面板

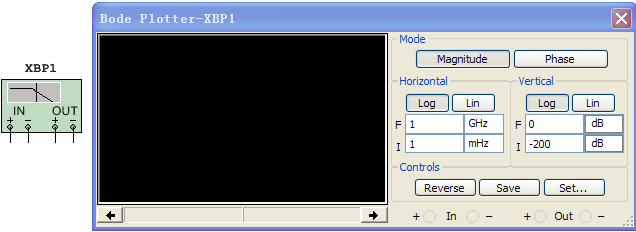

波特图仪

波特图仪又称为频率特性仪，主要用于测量和显示电路的幅频特性和相频特性。该仪器共有2组端口，左侧IN是输入端口，其“+”“-”端分别与被测电路输入端的正、负端

图2.40函数信号发生器图标和控制面板

相连；右侧OUT是输出端口，其“+”“-”端分别与被测电路输出端的正、负端相连。

在波特图仪的面板对话框中有Mode（模式）区、Horizontal（横轴）、Vertical（纵轴）、Control（控制）区4个部分。

（1）Mode区：用于选择显示模式。

Magnitude：用于显示被测电路的幅频特性曲线。

Phase：用于显示被测电路的相频特性曲线。

（2）Horizontal区：用于水平坐标（X轴）的频率显示格式设置。

Log：X轴采用对数的显示格式。

Lin：X轴采用线性的显示格式。

F：X轴（频率）的最大值，I：X轴（频率）的最小值。

（3）Vertical区：用于垂直坐标（Y轴）的显示格式设置。

Log：垂直坐标采用对数的显示格式。

Lin：垂直坐标采用线性的显示格式。

F：Y轴的最大值，I：Y轴的最小值。

（4）Control区是输出控制区。

Reverse：将示波器显示屏的背景色在黑和白之间切换。

Save：保存测量结果。

Set：设置扫描分辨率。

频率计

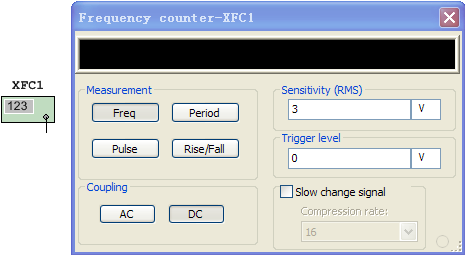

频率计（Frequency Counter）可以用来测量数字信号的频率、周期以及脉冲信号的上升沿和下降沿。频率计的图标和面板如图2.41所示，频率计只有1个接线端子用来连接被测电路的节点。

除了显示栏外，频率计面板还有Measurement（测量设置）、Coupling（耦合设置）、Sensitivity（RMS）（灵敏度设置）、Triggar Level（触发电平设置）、SlowChangeSignal（显示变化信号）5个区。

（1）Measurement区：用于选择测量内容。

Freq：测量频率。Period：测量周期。

Pulse：测量正/负脉冲的持续时间。

Rise/Fall：测量上升沿/下降沿的时间。

（2）Coupling区：用于选择电流耦合方式。

AC：选择交流耦合方式。

DC：选择直流耦合方式。

（3）Sensitivity（RMS）区：用于灵敏度的设置。

（4）TriggarLevel区：用于设置触发电平的数值。

（5）SlowChangeSignal区：动态显示被测的频率值。

图2.41函数信号发生器图标和控制面板
