指针式万用表使用注意事项





万用表是比较精密的仪器,如果使用不当测量结果不准确且极易造成仪表损坏。但是只要我们掌握万用表的使用方法和注意事项,谨慎操作,万用表就能经久耐用。使用万用表时应注意如下事项:

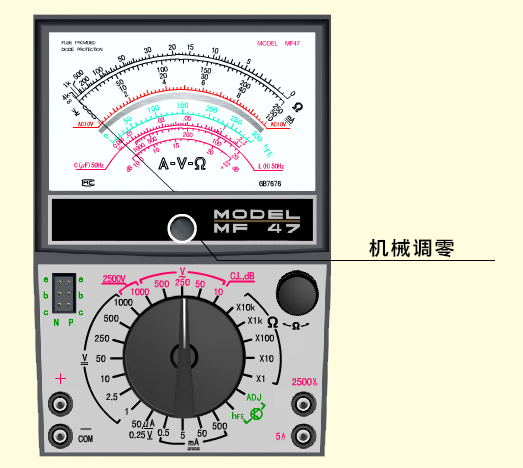

1.在使用万用表之前应先进行“机械调零”,即在测量被测电量之前,要调节机械调零旋钮,使指针停在最端。使万用表指针指在2零电压或零电流的位置上。

2.测量电阻时要逐档进行欧姆档调零。将档位选择开关调至欧姆档的每一个档位,红黑表笔短接,观察指针位置,如果没有指向右端“零欧姆”,则调节欧姆档调零旋钮,使指针指向“零欧姆”。

注:如将两支表笔短接,调欧姆档调零旋钮至最大指针仍然达不到0点,这种现象通常是由于表内电池电压不足造成的,应换上新电池方能准确测量。

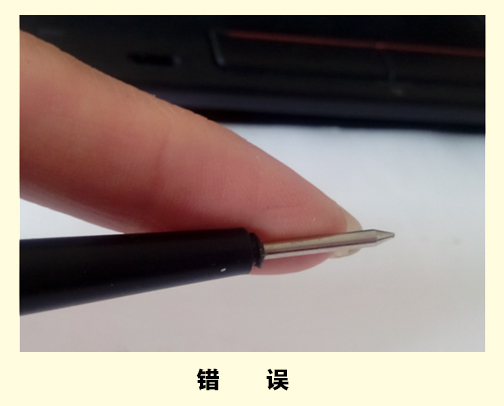

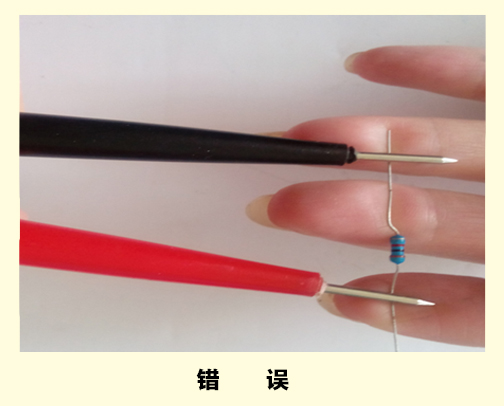

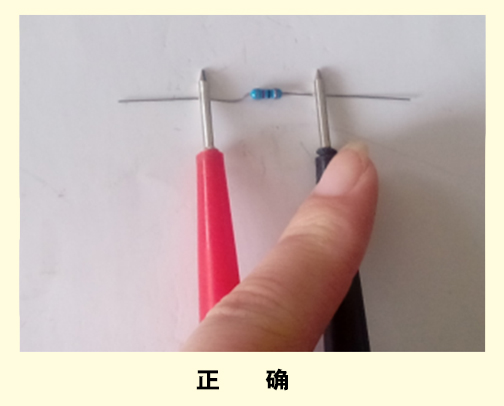

3.在使用万用表过程中不要用手触及元件的裸体的两端或两支表笔的金属,部分测量电阻时以免人体电阻与被测电阻并联使测量结果不准确,测量电压、电流时会直接作用人体,导致触电使人死亡。以保证测量的准确和人身安全。

4.在测量电流、电压时,不能在测量的同时转换量程,尤其是在测量高电压或大电流时更应注意。因为测量高电压或大电流时切换到小电压或小电流时会打表头使万用表毁坏。

5.选择量程时,先选大,后选小,尽量使被测值接近于量程。

6.测电阻时,不能带电测量。因为测量电阻时,万用表由内部电池供电,如果带电测量则相当于接入一个额外的电源,可能损坏表头。

7.测量直流电压和直流电流时注意正负极性不要接错。如发现指针反转既应立即调换表棒以免损坏指针及表头。

8.万用表在使用时必须水平放置以免造成误差。同时还要注意避免外界磁场对万用表的影响。

9.万用表不用时最好将档位旋至交流电压最高档避免因使用不当而损坏。

10.万用表如果长期不使用,应将万用表内部的电池取出来,以免电池腐蚀表内器件。
