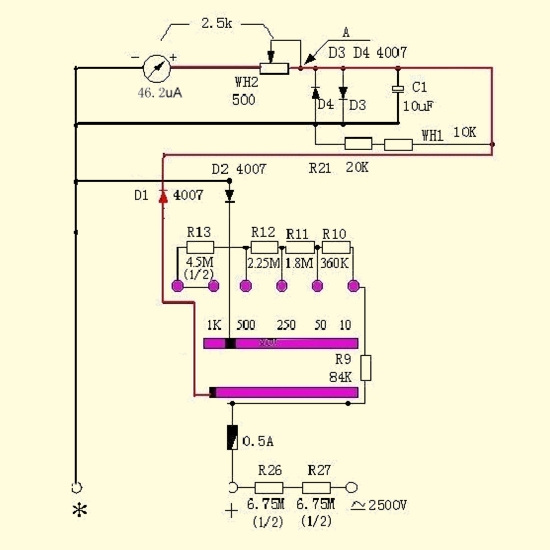

交流电压经过刀开关按不同量限加入到 R9、R10 等不同的分压电阻，经二极管 D1、D2 整流为直流，由表头显示电压值。

    测量交流 10－1000V，转动开关至所需电压档。

    测量交直流 2500V 时，开关应分别旋至交流 1000V 或直流 1000V 位置上，红表笔插头则插到对应的插孔中。

转动开关至所需电压档。测量时，测试笔应并接于被测电路中。如果不知道被测电压的范围，可先用较大的量限试测出大致数值后，再转到相应量限测量。

在测量 10V 交流电压时，因电压值较低，造成刻度非线性，应按 10VAC 标尺（第三条刻度线）读取数据。

测量时，使指针位于满刻度的 2/3 处，测量精度最高。如果不知道被测电压的范围，可先用较高的量限试测出大致数值后，再转到相应量限测量。测量直流电压时，黑色测试笔应低电位点，红色测试笔应接高电位点。
