大型的互联网服务提供商主要的网络结构：国家骨干网,省骨干网城域网.

城域网的范畴指省骨干网以下，用户接入侧以上的部分；随着大城域网概念的提出，目前骨干网－省网－城域网的三级结构逐步向骨干网－城域网两级结构过渡。

1.Internet宽带拨号接入业务

ADSL或LAN接入，ATM或以太交换网汇聚，BRAS终结PPPoE session

2.Internet专线接入业务

ADSL专线：ADSL接入，BRAS终结1483bridge/routing 或VLAN

LAN专线：LAN接入，二三层交换机终结

3.VPN专线业务

VLAN互连二层VPN（多数交换型城域网）

MPLS三层VPN（少数路由型城域网）

其它方式VPN，如VR VPN，L2TP VPDN，IPSec，GRE

以高速3层交换机为主的交换型城域网

以高速路由器为主的路由型城域网

A.特点：

无出口路由器，城域网作为IP骨干网的本地延伸网络

二三层交换机组成二层网络和三层网络核心

二三层交换机兼作二层汇接、三层接入和三层汇接

BRAS旁挂二三层交换机，作PPPoE接入

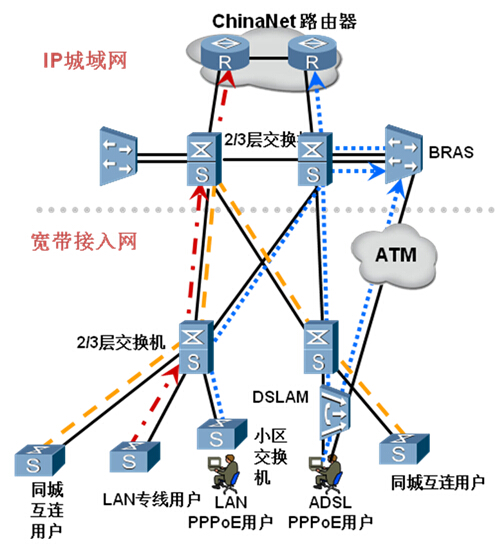

B.交换型城域网－业务实现现状：

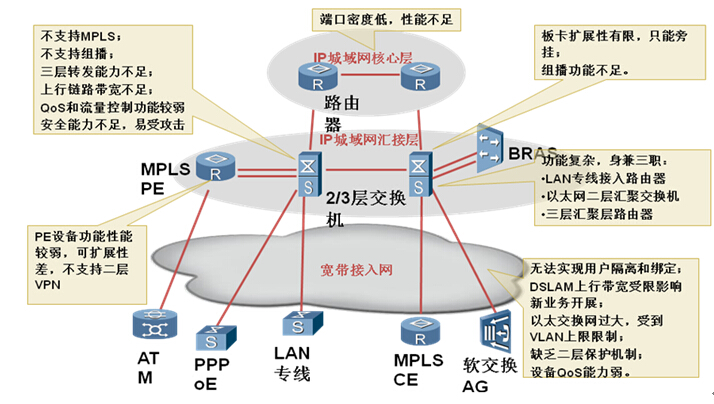

C.交换型城域网－存在的问题:

A.路由型城域网的特点：

出口和核心层采用路由器组网

二三层交换机兼作二层汇接、三层接入和三层汇接;BRAS旁挂二三层交换机，作PPPoE接入

专设MPLS PE，旁挂二三层交换机.

B.路由型城域网－业务实现现状

A.业务快速发展

2005年宽带用户净增1000万，总数达到2500万左右

2008年宽带用户预测发展到6288万左右

B.业务的宽带化

视频应用要求2008年普通应用带宽达到2M左右，部分高端应用可达到8M左右

业务的综合化

在城域网上同时承载语音、视频、数据及企业互联等业务。

C.业务的差异化

根据客户和应用需求，提供不同QoS等级的服务

D.业务的可控化

业务的感知、认证、计费、安全、QoS等集中控制和管理

网络可用率99.9%

A.网络层次清晰化

二三层网络分离，构建物理和逻辑层次清晰的三层路由网络（IP城域网）和二层宽带接入网。

B.网络结构扁平化

大容量、少节点、广覆盖，减少物理和逻辑级联级数。

C.网络质量差异化

网络部署Diffserv机制，为不同用户和不同业务提供不同QOS等级的服务。

D.管理控制集中化

用宽带接入服务器（BRAS）、业务路由器（SR）构建清晰的IP城域网边缘－业务接入控制层（简称接入层），实现集中的业务提供和控制；同时规范设备的网管接口要求，加强集中网管系统的建设，提高网络的可管理性，实现运营商级网络管理。

E.设备要求规范化

通过制定规范，要求新增设备支持城域网业务开展所需要的网络功能和性能特性。

A.实现二层接入网用户之间的隔离，并具备用户标识的物理唯一性，实现应用的可溯源性

宽带接入网和IP城域网具有差异化服务能力

B.商用规模的组播能力

C.多种接入方式的二、三层VPN业务能力

D.实现网络层安全跟踪、定位和隔离能力

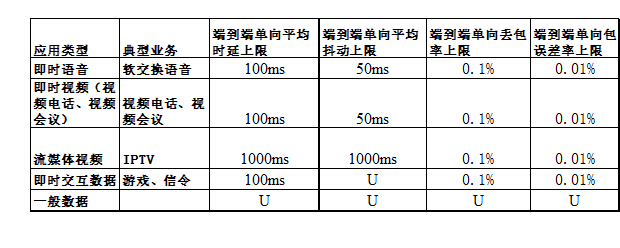

A.网络可用性 ：99.9%

B单向平均时延上限 （1500字节包长）:

  IP城域网：10ms（业务接入控制点到城域网出口之间）

  宽带接入网：10ms（业务接入控制点到用户CPE之间）

C.单向丢包率上限：

  IP城域网：5/10000

  宽带接入网：5/10000

D.单向平均抖动上限：

  IP城域网+宽带接入网：5ms

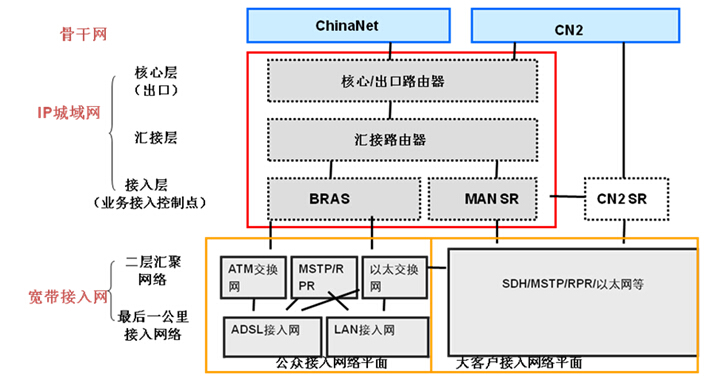

A.IP城域网目标网络结构分为：

IP城域网

业务接入控制点（BRAS和业务路由器）及其之上由路由器组成的三层路由网络；

IP城域网又可以划分为：核心层、汇接层和业务接入控制层。

宽带接入网

业务接入控制点以下的二层接入网络；

网络层次分为二层汇聚网络和最后一公里接入网络；

业务平面逻辑上可分为公众接入网络平面和大客户接入网络平面。

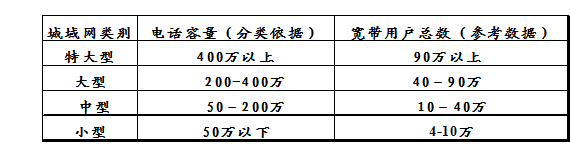

A.超大型城域网

建议核心层路由器4台，同时兼作出口路由器和本节点的汇聚路由器；汇接层路由器8－12台；BRAS 40-60台，平均3万用户/BRAS；SR 8－15台，相对集中布放。

B.大型城域网

建议核心层路由器2台，兼作出口路由器和本节点的汇聚路由器；汇接层路由器4-8台；BRAS30-40台，平均2.5万用户/BRAS；SR 5-8台，相对集中布放。

C.中型城域网

建议核心和汇聚路由器4台，其中2台兼作出口路由器和本节点汇聚路由器；BRAS8-20台，平均2万用户/BRAS;SR 2台，相对集中布放。

D.小型城域网

建议核心和汇聚路由器2台，兼作出口路由器和汇聚路由器；BRAS 5-10台，平均1万用户/BRAS;不设置专门SR，与CN2共享。
