《建筑构造》任务10 单层厂房的主要结构构件

任务十 单层厂房的主要结构构件

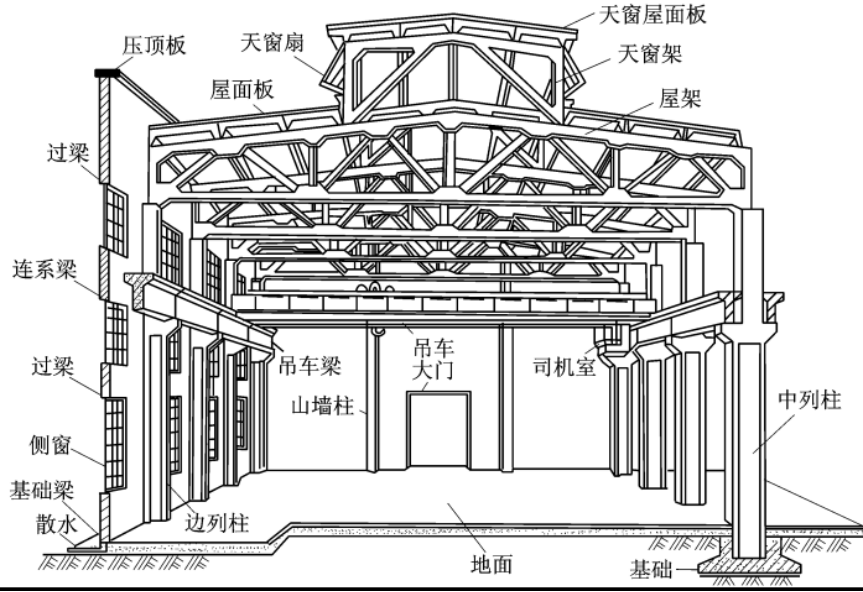

单层厂房的主要结构构件包括？

一、基础与基础梁

1、基础

★单层工业厂房的基础承受结构的全部荷载,并传递给地基。

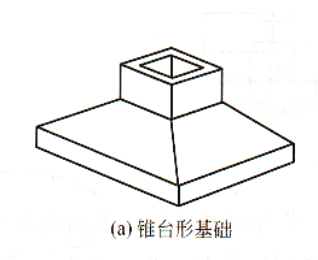

★常见的结构类型有独立基础（单独基础）和条形基础，多采用独立式基础，其中当采用预制柱时常采用杯形基础形式。

2、基础梁

二、柱

在单层厂房中，柱按其作用不同分为承重柱和抗风柱两种。

三、屋盖结构体系

★单层厂房中屋盖起围护和承重作用，包括覆盖构件和承重构件。

★覆盖构件：包括屋面板、檩条、瓦等

★承重构件：包括屋架、屋面梁、天窗架

★目前单层厂房屋盖结构形式分为无檩体系和有檩体系两大类。

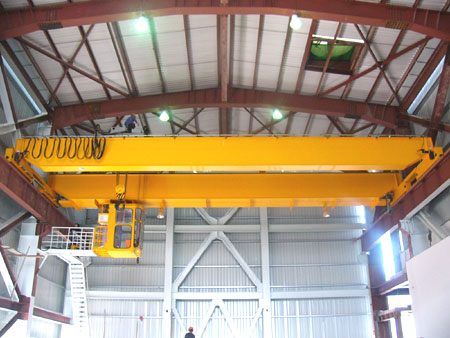

四、 吊车梁

★吊车梁支承在排架柱的牛腿上，沿厂房纵向布置，是厂房的纵向连系构件之一。

★它直接承受吊车荷载(包括吊车自重、吊车起重量，以及吊车启动和刹车时产生的纵、横向水平冲力)并传递给柱子，同时对保证厂房的纵向刚度和稳定性起着重要作用。

五、 连系梁与圈梁

1、连系梁
   2、 圈梁

六、 支撑系统

支撑系统的类型

★(1)、屋盖支撑

★(2)、柱间支撑
