任务2 基础的类型与构造

任务二：基础的类型与构造

基础属于隐蔽工程，我们在日常生活中很难观察到它的构造做法，今天我们就来通过几张图片先简单了解一下不同类型的基础。

基础  是建筑物最下部分的承重构件，它承受建筑物的全部荷载，并把这些荷载传给地基。

按基础构造形式分：

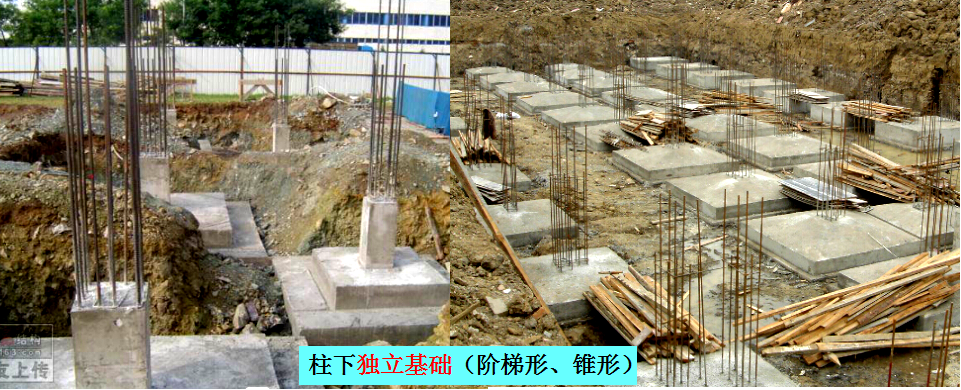

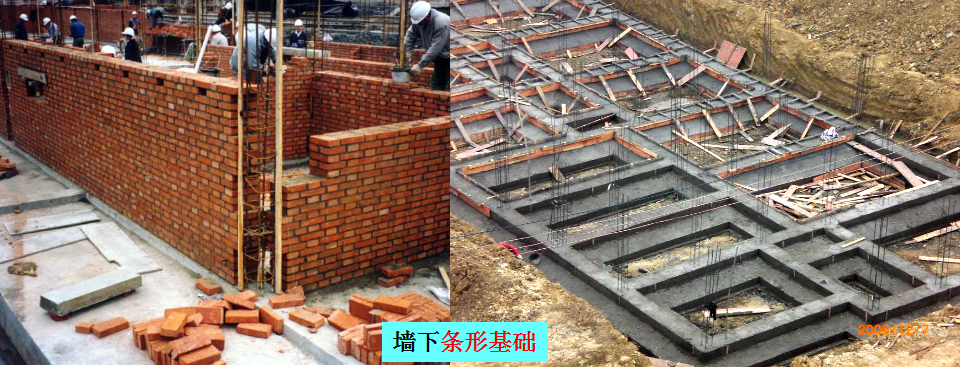

条形基础、独立基础、筏片基础、箱形基础和桩基础　　

任务1 实训内容

请同学根据墙下条形基础构造设计要求，结合建筑规范中关于条形基础的规定，应用SketchUp建筑设计软件，运用所学知识创建基础模型，完成后上传到学院网络课程资源平台中，老师会进行评分。

1.外墙，墙厚360mm

2.基础埋深1000mm

3.基础底面宽度1200mm

4.有基础圈梁，抗震设防标准8度

5.混凝土标号：

   垫层：C10

   基础：C20

6.有砖砌大放脚

                         7.受力钢筋直径12mm，间距200mm

                           分布钢筋直径8mm，间距250mm
