项目1  民用建筑的构造组成动画

任务一：民用建筑的构造组成

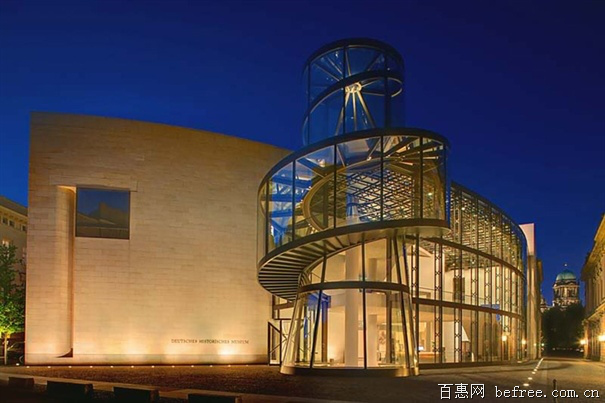

 贝聿铭作品：德国历史博物馆

★螺旋式楼梯的玻璃中心柱蜿蜒在三个楼层之间，看上去就像是一个透明的蜗牛壳。在每一个楼层，走廊就像露台一样伸进雄伟的玻璃大厅，每一个玻璃大厅的圆顶以巨大的弧形凸出，在平时一般被遮挡住的大楼的整个边上形成了拱形。

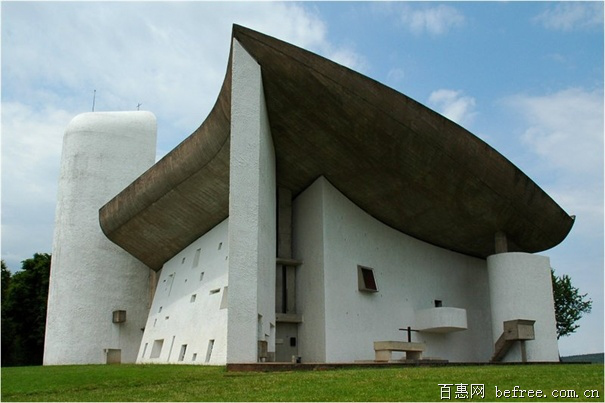

勒·柯布西耶作品：朗香教堂

★朗香教堂的屋顶东南高西北低，显出东南转角挺拔奔昂的气势，这个坡度很大的屋顶有收集雨水的功能，屋顶的雨水全部流向西北水口 ，经过一个伸出的泻水管注如入地面的水池。教堂的三个竖塔上开有侧高窗。它以一种奇特的歪曲的造型隐寓超常的精神。教堂要求简单造价不高，是一个表意性建筑。

扎哈·哈迪德作品：银河SOHO

★整个建筑群由四栋卵形塔体建筑组成，每栋塔体的中空部分为中庭，塔体相互之间在不同楼层通过钢连桥相连。这个庞大的建筑群由四个流动的建筑形体组成，整个建筑没有一丝直线，形成极强的动感流线，创造了令人激动和壮观的形象。

民用建筑的构造组成包括什么呢？

一般民用建筑是由基础、墙或柱、楼地面、楼梯、屋面、门窗　　

★1. 基础  是建筑物最下部分的承重构件，它承受建筑物的全部荷载，并把

            这些荷载传给地基。

★2.墙或柱 是建筑物的垂直承重构件，它承受屋面、楼地面传来的各种荷

            载，并把它们传给基础。

★3.楼地面 是楼房建筑水平方向的承重构件。包括：楼层地面和底层地面。

★4.楼梯 是楼房建筑的垂直交通设施。供人们上下楼层和紧急疏散之用。

★5.屋面 是建筑物顶部的承重和围护构件。

★6. 门  是供人们内外交通和隔离空间之用；

     窗  是采光和通风，同时又有分隔和围护作用。

★其他构配件和辅助设施：阳台、雨篷、台阶、散水、通风道等。

任务1  技能训练

任务1 实训内容：

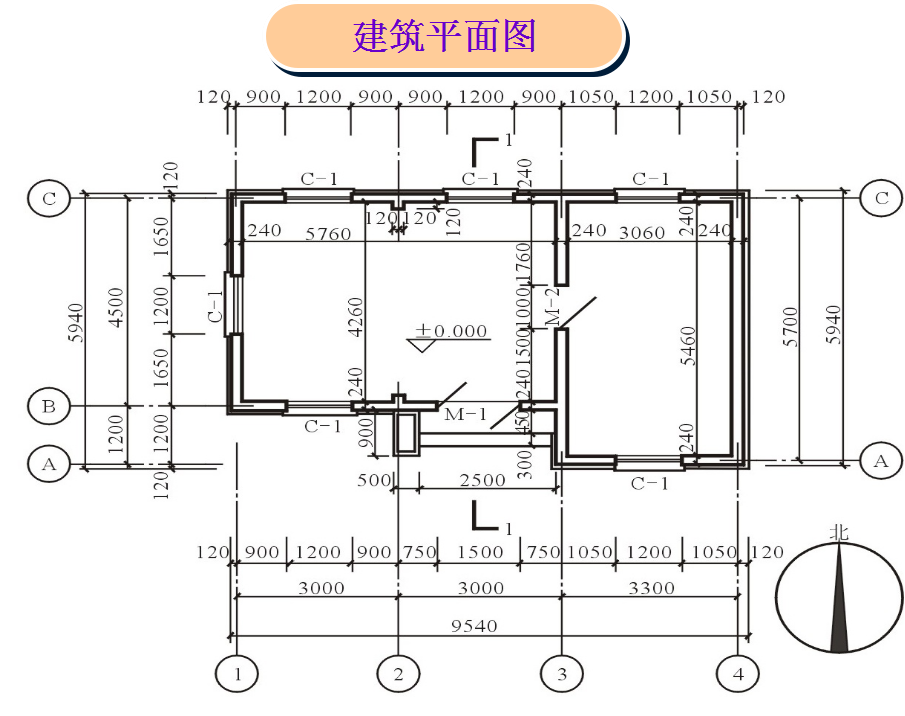

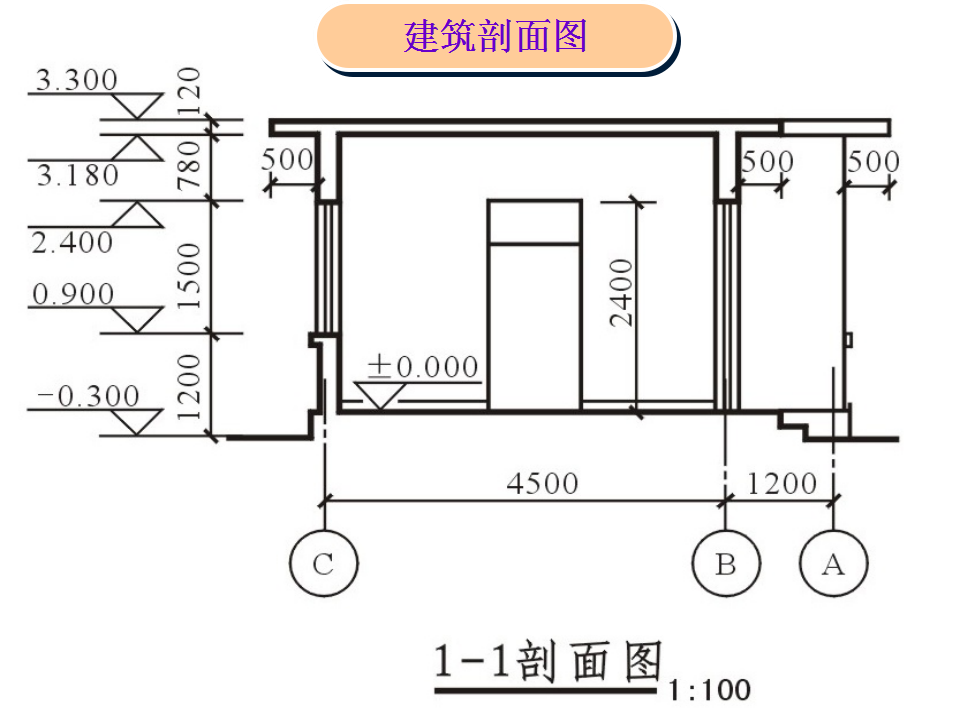

请同学通过识读建筑图纸，应用SketchUp建筑设计软件，运用所学知识构建民用建筑模型，让我们行动起来吧！
