实验一  用万能工具显微镜测量孔心距

一、实验目的

1．了解万能工具显微镜的测量原理；

2．熟悉用万能工具显微镜测量相对误差的方法；

3．加深理解计量器具与测量方法的常用术语。

 二、实验设备

JX7型万能工具显微镜

 三、实验原理

    图2-1为JX7型万能工具显微镜，包括瞄准系统和读数系统两部分。

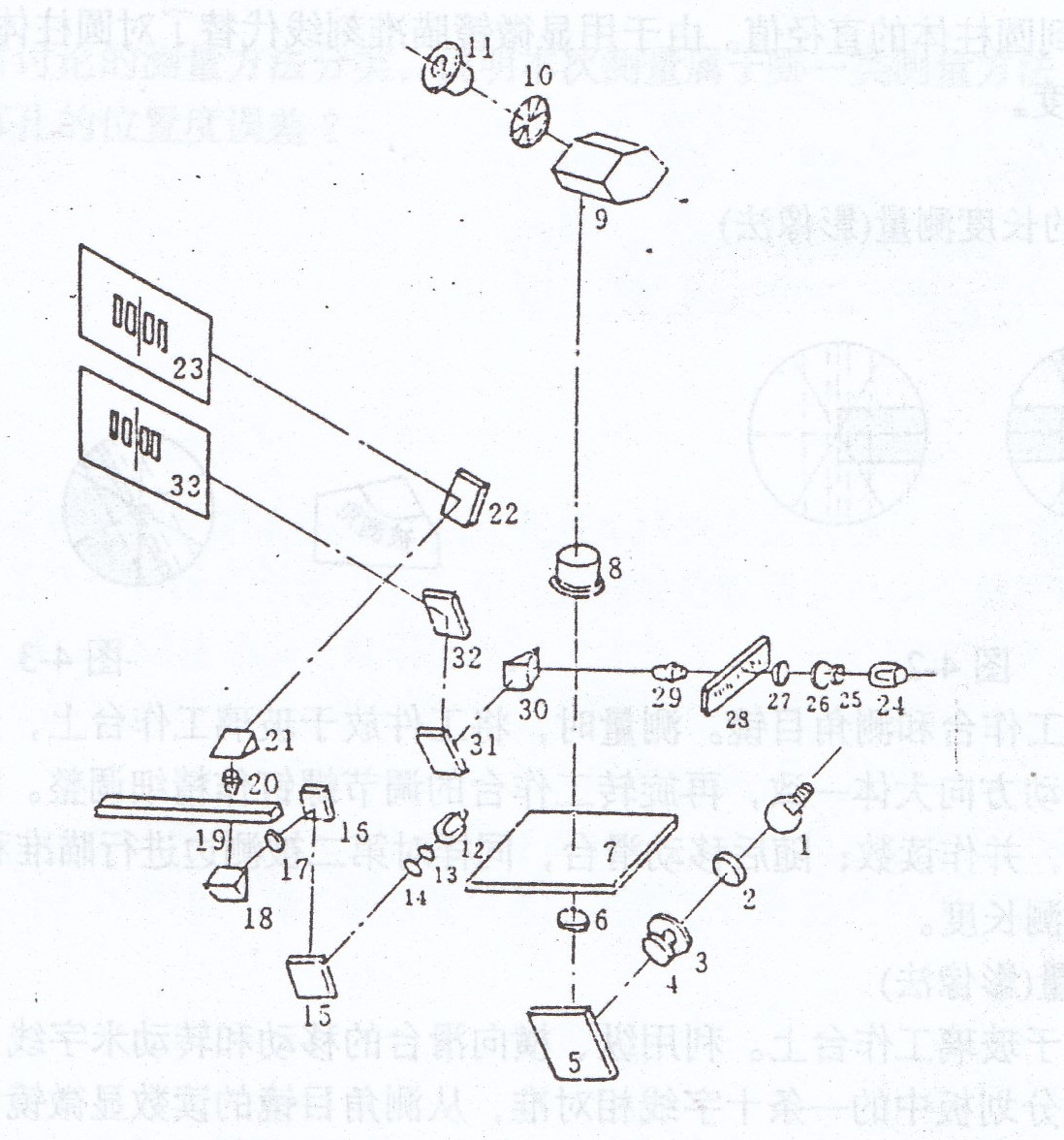

图2-1  JX7型万能工具显微镜

    主显微瞄准系统：光源1经聚光镜2成像于可变光阑3处，由于它位于后组聚光镜6的前聚焦面上，故光束经聚光镜6后以平行光射出，使物面（工件）获得均匀照明。未被工件挡住的光线及工件轮廓进入物镜8，经斯米特棱镜9后成像于目镜前焦面得分划板10上，由目镜11进行观察。斯密特棱镜的作用是把物镜所成的倒像重新正过来，使光路倾斜45°，以便于观测。

投影读数系统：有纵向投影读数系统和横向投影读数系统。

在纵向投影读数系统中，玻璃刻度尺19由照明系统（12~18）照明，通过物镜20和转像系统21、22，把刻度尺上的毫米刻线成像在影屏23上。

    横向投影读数系统的工作原理和纵向投影读数系统完全一样，玻璃刻度尺28由照明系统（24~27）照明，通过物镜29、棱镜30和反射镜31、32，把刻度尺上的毫米刻线成像在影屏33上。

    读数已经通过数据线与数显箱及电脑相连。只需通过软件操作即能完成读数。

本实验通过测量工件上五个孔的中心坐标位置，计算出孔心距。

四、实验步骤

    1．开启电脑，打开软件。

    2．选择圆测量图标，可进入圆图元相关的操作界面。

    3．将被测件安置于工作台上。将目镜装在仪器上，调焦直至在视场中出现被测件的清晰影像。移动纵、横向滑台，使目镜的分划线对准工件孔的边缘。按回车键采集一点的坐标，然后进入第二点采集，移动纵、横向滑台，对准第二点，按回车键采集一点，依次类推，共采集三个点。屏幕上将显示直径值、圆心坐标x坐标值和y坐标值。记下纵、横向读数x1，y1。按上述过程对第二孔进行对准，记下读数x2，y2。以次类推，分别测量五个孔的圆心坐标。

思考题

    1．结合教材讨论测量方法分类，说明本次测量属于哪一类测量方法？

    2．如何计算孔的位置度误差？
