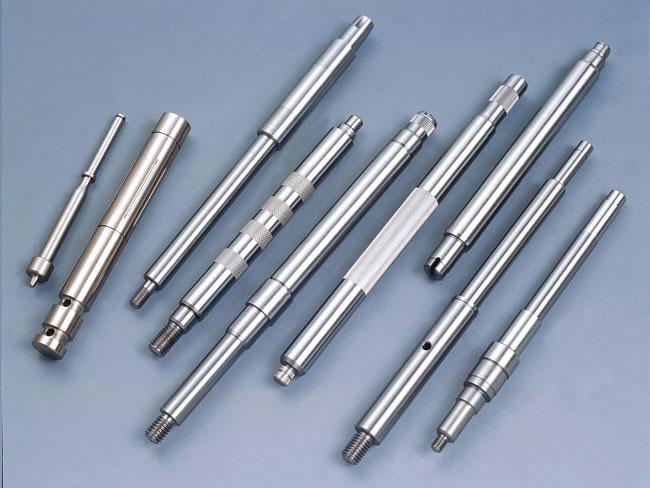

轴零件是五金配件中经常遇到的典型零件之一，它主要用来支承传动零部件，传递扭矩和承受载荷，它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。

轴类零件的尺寸精度主要指轴的直径尺寸精度和轴长尺寸精度。按使用要求，主要轴颈直径尺寸精度通常为IT6-IT9级，精密的轴颈也可达IT5级。轴长尺寸通常规定为公称尺寸（基本尺寸），对于阶梯轴的各台阶长度按使用要求可相应给定公差。

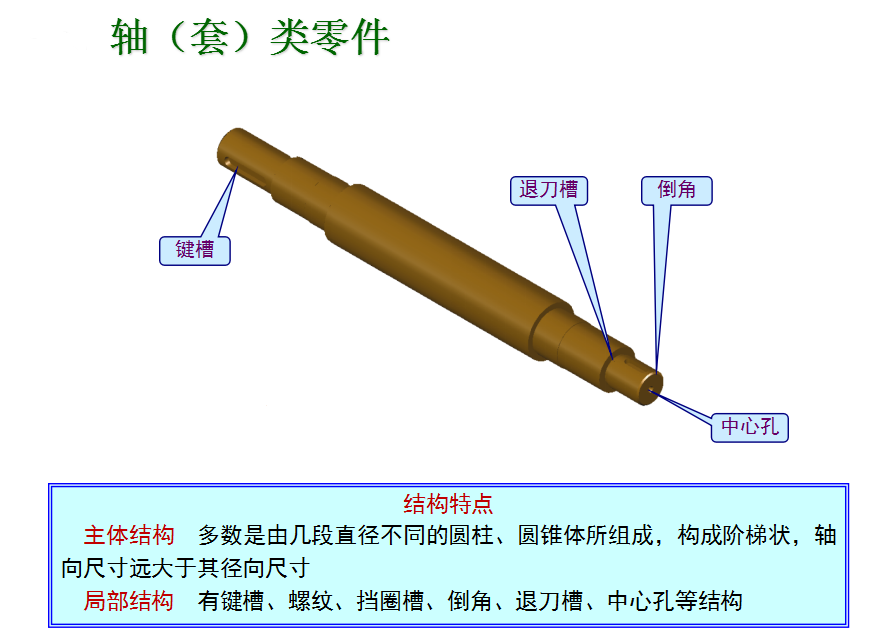

       轴是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

       轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

      轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定。

    轴尺寸比较繁多，我们需要识图图纸，正确分析尺寸，学会选择测量工具正确测量尺寸，判断是否加工好的轴的尺寸是否合格才能保证加工质量。

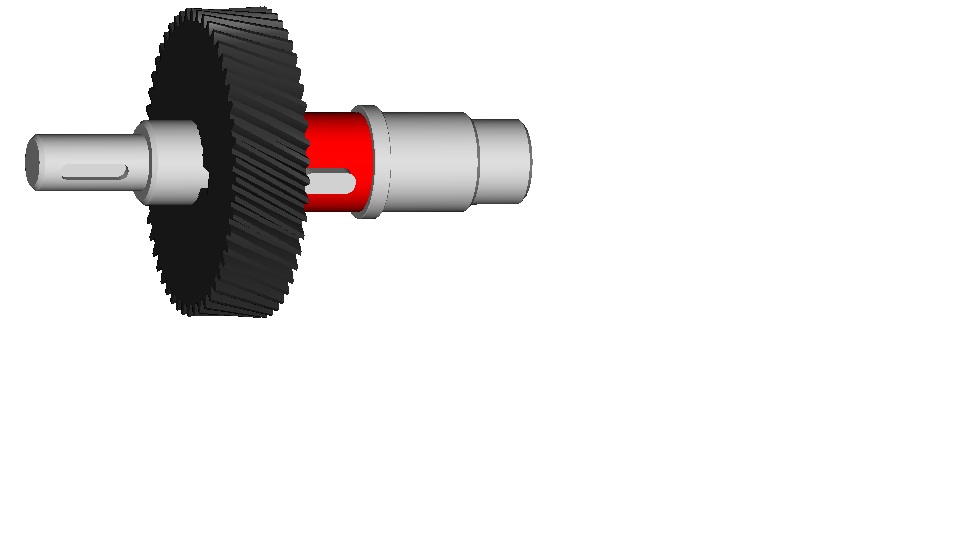

正确尺寸的齿轮减速器装配过程：

正确尺寸的圆锥齿轮减速器装配过程：

如果轴的尺寸加工不合格会出现以下齿轮装不进轴的现象：

在“一带一路”建设过程中，轴作为机械制造中常见零件，为了保证产品质量，只有做好轴的尺寸分析与检测。

那么如何分析及检测？

请同学们学习项目二任务6轴的尺寸分析与检测内容，并完成轴的尺寸分析与检测的PBL项目。
