电子线路CAD技术

严新发，刘苹，张洁

目录

  • 1 学习指南
    • 1.1 课前调查问卷
    • 1.2 课程内容（必读）
    • 1.3 考核与成绩（重要）
    • 1.4 课程网站使用
    • 1.5 资源下载
    • 1.6 *Altium Designer 16的安装与破解
  • 2 项目设计（作业相关）
    • 2.1 项目设计流程与要求
    • 2.2 项目一、 电源电路设计
      • 2.2.1 任务1、桥式整流稳压电路
      • 2.2.2 任务2、集成稳压电路
      • 2.2.3 任务3、5-12V升压电路
    • 2.3 项目二、放大电路设计
      • 2.3.1 任务要求
      • 2.3.2 任务1、单管放大电路
      • 2.3.3 任务2、负反馈放大电路
      • 2.3.4 任务3、助听器电路-多级放大
    • 2.4 项目三、单片机开发板设计与制作
      • 2.4.1 项目任务要求
      • 2.4.2 原理图设计
      • 2.4.3 封装设计
    • 2.5 项目四、综合电路设计
      • 2.5.1 任务要求
      • 2.5.2 功率放大电路
      • 2.5.3 摇摇棒电路
      • 2.5.4 数字钟电路
      • 2.5.5 八路抢答器电路
      • 2.5.6 光立方
  • 3 快速入门与PPT教程
    • 3.1 AD快速入门
    • 3.2 AD16 分章教程（PPT+微课视频）
      • 3.2.1 第1章 操作基础
      • 3.2.2 第2章 工程管理
      • 3.2.3 第3章 元件管理
      • 3.2.4 第4章 原理图设计
      • 3.2.5 第5章 原理图分析
      • 3.2.6 第6章 高级原理图设计
      • 3.2.7 第7章 PCB设计环境
      • 3.2.8 第8章 PCB布局设计
      • 3.2.9 第9章 PCB布线设计
      • 3.2.10 第10章 低纹波系数线性恒电位仪设计
      • 3.2.11 第11章 游戏机电路设计
      • 3.2.12 第12章 通信电路图设计
      • 3.2.13 第13章 电鱼机电路设计
      • 3.2.14 第14章 课程设计案例
    • 3.3 教程（PDF版）
    • 3.4 快捷键(非常有用)
  • 4 微课视频（5~10分钟）
    • 4.1 操作技巧列表总览
    • 4.2 界面设置类
      • 4.2.1 如何切换中英文
      • 4.2.2 如何更改字体大小？
      • 4.2.3 preference里藏着的功能
      • 4.2.4 菜单栏不见怎么办？
    • 4.3 原理图相关
      • 4.3.1 端口还是网络标号？
      • 4.3.2 怎么缩放图纸？
      • 4.3.3 如何更改设计图纸大小？
      • 4.3.4 AD10原理图添加图纸信息
      • 4.3.5 原理图库编辑界面无法显示
    • 4.4 PCB相关
      • 4.4.1 如何使用标尺来测长宽？
      • 4.4.2 贴片放在哪一层？
      • 4.4.3 AD添加个性化LOGO
      • 4.4.4 铺铜与补泪滴（周双智）
      • 4.4.5 开槽
      • 4.4.6 如何设计钻孔（余淼淼）
    • 4.5 综合类
      • 4.5.1 搜索功能可以干什么？
      • 4.5.2 怎么调整图纸栅格-王升桥、吴昌龙
      • 4.5.3 淘宝打样该给人家什么文件？
      • 4.5.4 批量修改元件属性（周双智）
      • 4.5.5 切换层的方式总结
      • 4.5.6 AD20常用的19个快捷键
    • 4.6 库的创建
      • 4.6.1 一个元件分成几部分来画
      • 4.6.2 怎么画USB端口封装？
      • 4.6.3 怎么从其他库里面拷出所需封装或元件？
      • 4.6.4 利用向导来制作元件封装
      • 4.6.5 教你制作原理图元件
      • 4.6.6 制作元件封装-冉香刚
      • 4.6.7 3D 封装创建及导入
  • 5 详细教程（视频）
    • 5.1 概述与基础
      • 5.1.1 1.Altium Designer概述
      • 5.1.2 2.电子设计基础知识
    • 5.2 原理图设计
      • 5.2.1 3.原理图设计初步
      • 5.2.2 4.原理图设计进阶
      • 5.2.3 5.原理图设计提高
      • 5.2.4 6.原理图设计深入
    • 5.3 库的设计
      • 5.3.1 7.原理图库的设计
      • 5.3.2 8.PCB库的设计
      • 5.3.3 9.集成库的作用和制作
    • 5.4 PCB设计
      • 5.4.1 10.PCB设计初步
      • 5.4.2 11.PCB设计进阶
      • 5.4.3 12.PCB设计提高
      • 5.4.4 13.PCB设计深入
  • 6 设计案例
    • 6.1 案例1 单片机数据采集PCB设计
    • 6.2 课程设计2 游戏机电路设计
    • 6.3 案例3 STM32开发板PCB
  • 7 课程相关
    • 7.1 元器件知识
    • 7.2 PCB设计行业规范
    • 7.3 Altium Designer 经验小结
    • 7.4 ​PCB封装详解手册
    • 7.5 PCB工艺边与拼板规范
    • 7.6 PCB全制程培训教材
  • 8 行业资讯
    • 8.1 PCB打样
    • 8.2 老外带你参观PCB工厂
    • 8.3 PCB工艺参数
    • 8.4 行业工作岗位
    • 8.5 雷神之锤
    • 8.6 PCB设计欣赏
    • 8.7 业界主流单片机
  • 9 学长作业报告样本
    • 9.1 学长学姐报告样本1
    • 9.2 指尖陀螺
    • 9.3 电子蜡烛
案例3 STM32开发板PCB
  • 1 目录
  • 2 1 AD16 ...
  • 3 2 设计前期
  • 4 3 布局布线（1）
  • 5 4 布局布线（2）
  • 6 5 后期处理
  • 7 6 常见问题

用Altium Designer16 绘制STM32开发板PCB实战 直播课程

学习概括：

通过一个对简单2层板的原理分析，PCB布局、PCB布线及生产资料输出的全程实战教学，旨在让Altium Designer初学者掌握PCB画板的最基本操作技巧及设计思路。通过实战的流程化设计抓住初学者的学习痛点，全面提升其实际操作的技能及积极性。

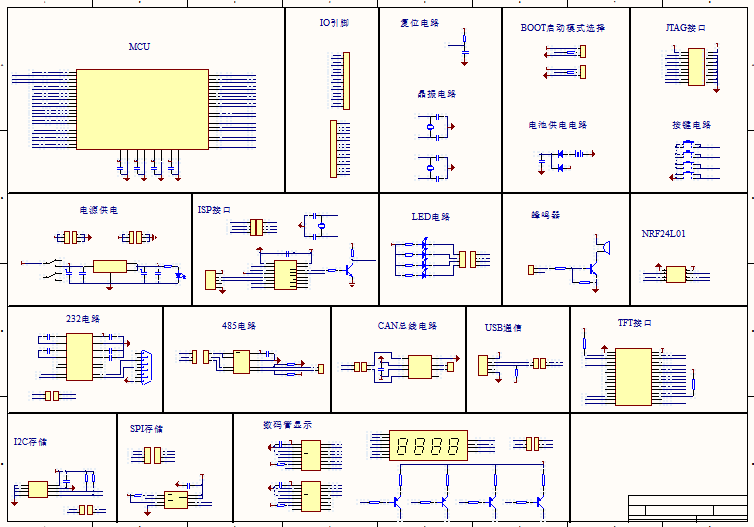

此次设计的案例是大学里面常见的学习开发板，比较简单，容易入手。主要包含的模块有：MCU、数码管显示、SPI存储、I2C存储、CAN总线电路、485电路、232电路、ISP接口、TFT接口、蜂鸣器、LED电路、JTAG接口、复位电路等、电源供电、NRF24L01等。


学习目标：

1、掌握Altium Designer16基本功能操作

2、了解设计原理图及分析

3、了解2层板PCB设计的基本思路及流程化设计

4、掌握交互式布局及模块化布局

5、掌握PCB快速布线思路及技巧

6、了解生产资料的输出与整理

7、掌握PCB设计中常见问题的解决办法





目      录

第一部分：AltiumDesigner16软件概括   （1小时）

第一节  AltiumDesigner 16的安装

第二节  常用软件推荐设置介绍

第三节  常用快捷键的设置及推荐

第二部分：2层PCB设计前期部分       （1小时）

第一节  原理图的分析及编译检查

第二节  PCB封装完整性检查及封装创建

第三节  PCB的导入及导入常见问题

第三部分PCB的布局布线                （1.5小时）

第一节  PCB交互式布局及模块化布局

第二节  PCB的完整布局

第三节  常见规则设置及扇孔处理

第四节  PCB的布线

第四部分 PCB设计的后期处理         （1.5小时）

第一节 丝印调整

第二节 3D结构模型的创建及导入

第三节 装配图的输出

第四节 Gerber生产文件输出

第五部分PCB百问百答常见问题的分析及解答（1小时）
