5.2 垫层法

5.2.1 垫层法的原理

换土垫层法是将基础下一定深度内的软弱土层挖去，回填强度较高的砂、碎石或灰土等，并夯至密实的一种地基处理方法。

常用的垫层有：砂垫层、砂卵石垫层、碎石垫层、灰土或素土垫层、煤渣垫层、矿渣垫层以及用其它性能稳定、无侵蚀性的材料做的垫层等。

换土垫层法的作用：

①提高浅层地基承载力。因地基中的剪切破坏从基础底面开始，随应力的增大而向纵深发展。故以抗剪强度较高的砂或其它建筑材料置换基础下较弱的土层，可避免地基的破坏。

②减少沉降量。一般浅层地基的沉降量占总沉降量比例较大。加以密实砂或其它填筑材料代替上层软弱土层，就可以减少这部分的沉降量。由于砂层或其它垫层对应力的扩散作用，使作用在下卧层土上的压力较小，这样也会相应减少下卧层土的沉降量。

③加速软弱土层的排水固结。砂垫层和矽石垫层等垫层材料透水性强，软弱土层受压后，垫层可作为良好的排水面，使基础下面的孔隙水压力迅速消散，加速垫层下软弱上层的固结和提高其强度，避免地基发生塑性破标。

④防止冻胀。因为粗颗粒的垫层材料fL隙大，不易产生毛细管现象，因此可以防止寒冷地区中结冰所造成的冻胀。

⑤消除膨胀土的胀缩作用。

5.2.2 垫层的设计要点

垫层的设计不但要满足建筑物对地基变形及稳定的要求，而且应符合经济合理的原则。其设计内容主要是确定断面的合理厚度和宽度。对于垫层，既要求有足够的厚度来置换可能被剪切破坏的软弱土层，又要有足够的宽度以防止垫层向两侧挤出。

（1）垫层厚度的确定

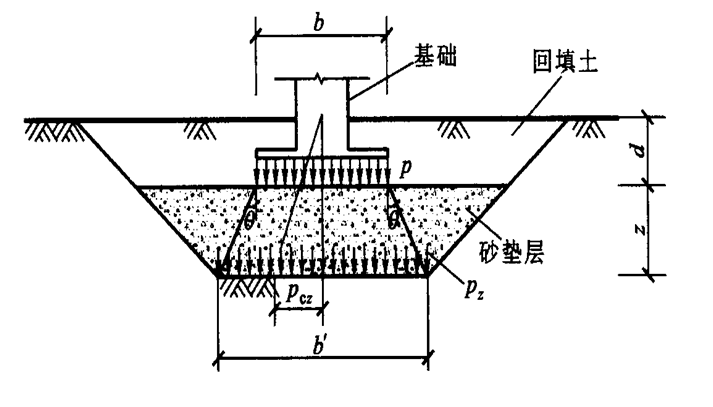

（2）垫层宽度的确定

既要满足应力扩散的要求，又要防止垫层向两侧挤出
垫层的顶宽
垫层的底宽
