3.6  十字交叉条形基础

3.6.1地基计算模型

连续基础一般可看成为地基上的受弯构件。在地基上的梁板分析中，需要解决基底压力分布和地基沉降计算问题，都要用到土与基础接触界面上的力与位移（应力与应变）的关系，这种关系就是所谓的地基计算模型。

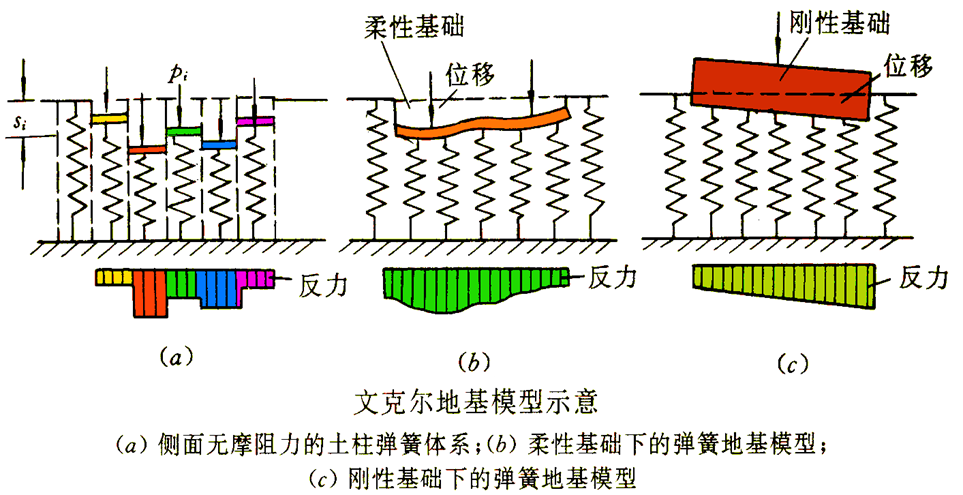

（1）文克勒（E.Winkler1867）地基模型

基本假定:地基上任一点所受的压力强度P与该点的地基沉降s成正比 。

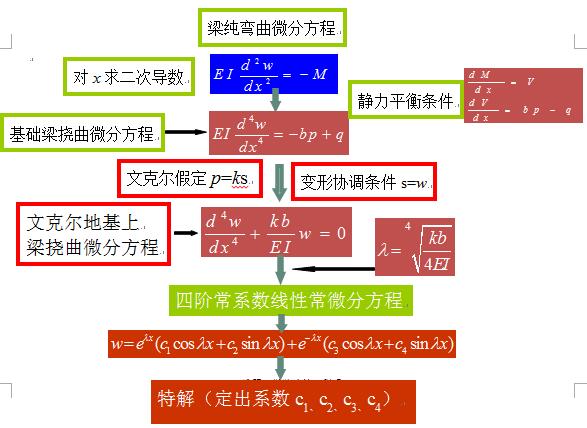

（2）柔度特征值

物理含义：表示基础对地基的相对刚度。地基的基床系数和梁的抗弯刚度有关。其值愈小，则基础相对刚度愈大。

（3）柔度系数

表征文克勒地基上梁的相对刚柔程度。

3.6.2 十字交叉基础设计

（1）适用范围

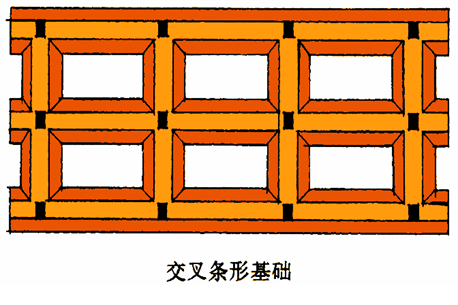

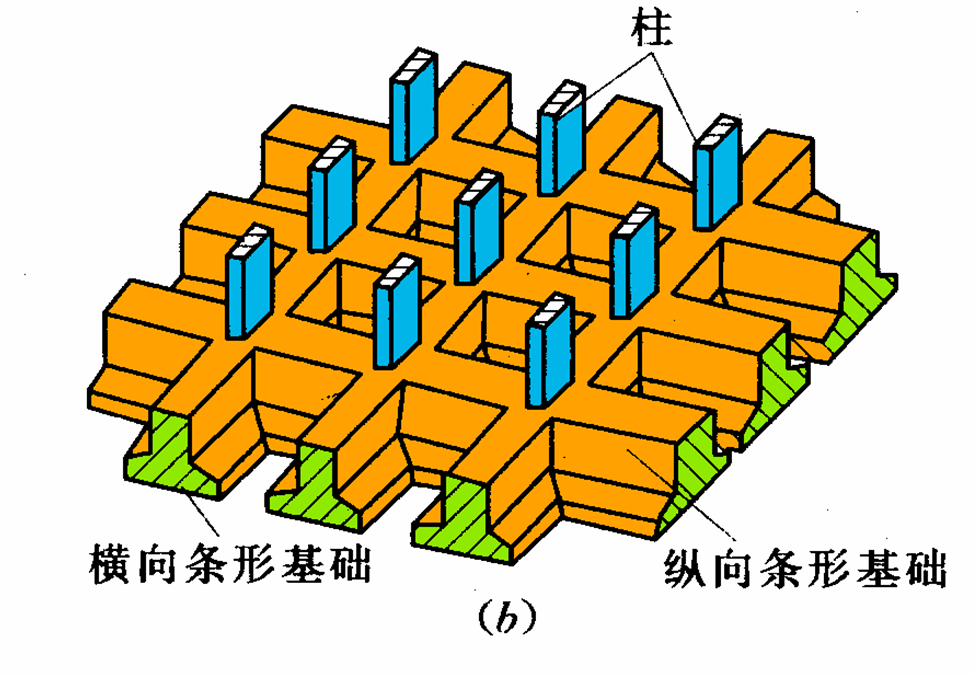

在纵横方向均设柱下条形基础，各柱位于两个方向基础梁的交叉结点处，具有更大的基础底面积和更大的刚度（利于调整不均匀沉降），宜用于软弱地基上柱距较小的框架结构。

简化计算方法：把十字交叉基础节点处的荷载分配到纵横两个方向的基础梁上，待柱荷载分配后，把交叉基础分离为若干单独的柱下条形基础，按条基进行设计。

（2）分配原则

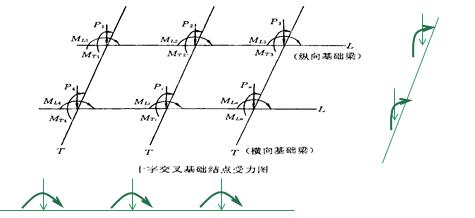

1）静力平衡：各节点在纵横基础梁上的荷载之和，应等于作用在该结点上的总荷载；结点上的弯矩M，Mx、My直接加于相应方向的基础梁上，不必再作分配，即不考虑基础梁承受扭矩。

2）变形协调：纵横基础梁在交叉结点处的位移相等。3.6.3

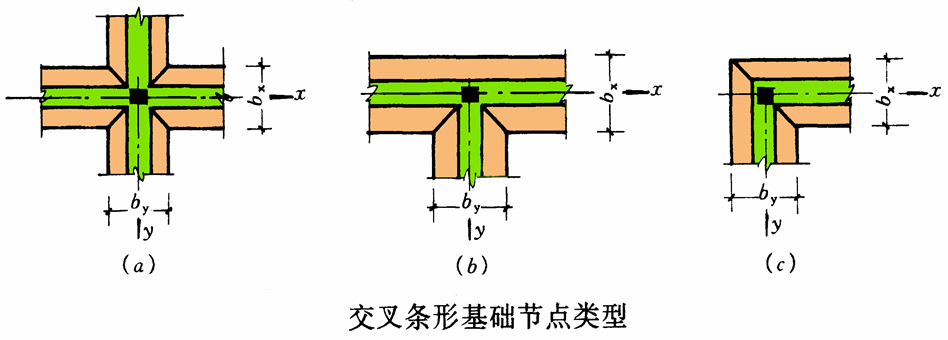

（3）节点类型及荷载分配

3.6.3 构造规定

（1）为了调整结构上部荷载重心与基础形心重合及改善受力条件,在转角和边柱做构造延伸。

（2） 在交叉处翼板双向主受力钢筋重叠布置。

（3） 基础梁如有扭转，纵筋应按计算布置受弯和受扭钢筋。
