定向运动地图是一种按一定比例尺表示地貌、地物平面位置和高程的正射投影的平面地形图形。

所谓地貌:即地球表面高低起伏的各种形态。如山地、谷地、平地等。

所谓地物:即分布在地表面上自然形成和人工建造的固定物体，如江河、湖泊、居民点、道路、水利工程建筑等。

所谓地形:即地貌和地物的统称。

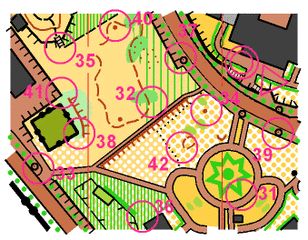

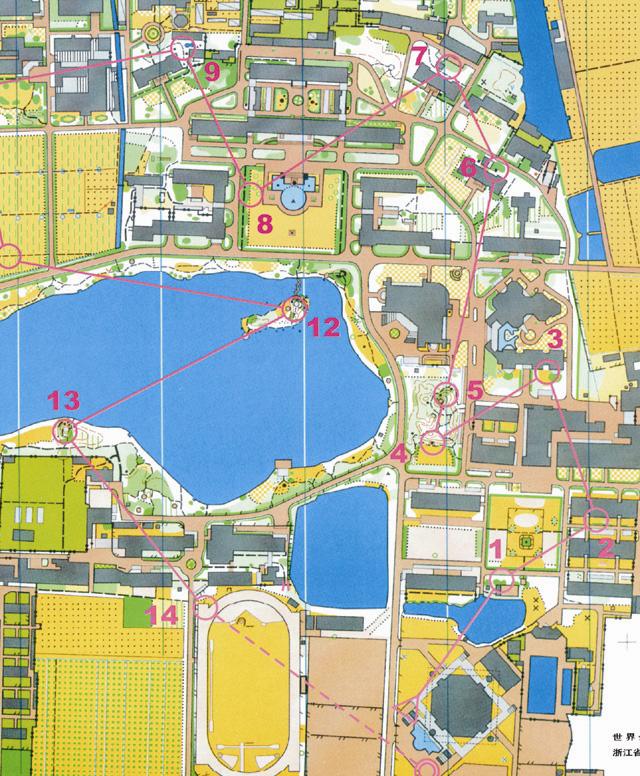

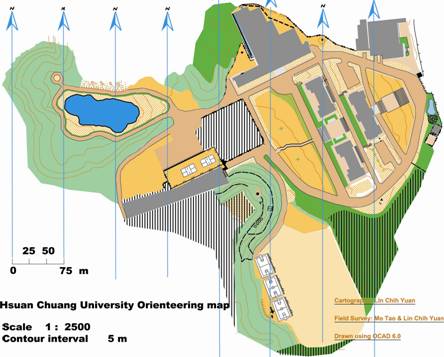

定向运动竞赛地图一般由地图比例尺、地貌符号、地物符号、磁北方向线、地图地域颜色、地图图例注记、比赛路线和检查点符号说明表八大要素组成。

地图比例尺

比例尺也称缩尺。它表示图纸上的长度跟其相应的实际长度之比。

地图上某两点之间的距离与相应的实地两地之间的水平距离之比，称为地图比例尺。

即:地图比例尺=图上距离/实地距离

地图长度单位一般为厘米(cm)。如:某幅地图上长1cm，若相当于实地距离10000cm。则此幅地图比例尺为1:10000，或1/10000。

实地距离计算和图上距离的倾斜修正

实地里程 =实地水平距离 + 实地水平距离 x 修正数

各种地形的修正数 b:

地形种类 修正系数

微丘陵 10%-15%

丘陵地 15%-20%

一般山地 20%-30%

3:等高曲线法表示地貌的原理

一，等高曲线法是以成组的等高线表示地貌的。成组的等高线的形成原理是假设用一组平行且等距的平面，将地面上起伏的山体从底到顶水平切开，山体外廓与平面相截所形成的一组大小不等的截口曲线，再将这些截口曲线垂直投影到同一平面上，然后按照比例尺将其绘制在图纸上，即制成平面地形图。

二，等高线显示地貌的特点

a、同一条等高线上，各点的高度相等，并各自闭合。

b、在同一幅地图上，等高线多，山就高，等高线少，山就低。

c、在同一幅地图上，等高线间隔小，实地坡度陡;反之则相反。

d、等高线的弯曲形状与相应实地的地貌形态相似。

4，山的各部形态

⑴山顶与凹地山的最高部分称为山顶;

比周围地面凹，

且经常无水的地

区叫凹地。

⑵山背、山谷与鞍部

从山顶到山脚间的凸起部分称为山背;

两个山背或山脊间的低凹部分称为山谷;

相连两个山顶间如马鞍状的低凹部分称为鞍部。

⑶山脊

由若干山顶、鞍部相连所形成的凸棱部分。

⑷变形地是因各种自然或人工的影响，使局部地貌改变了其原来的形状。

5，识别和使用地物符号应注意的问题

测绘地形图时，由于对某些地物进行了综合、取舍或移位，此外，测绘后实地又有了变化，所以在识别和使用地图时，应注意:

1、综合取舍表示的地物。

2、移位表示的地物。

3、容易变化和新增的地物。

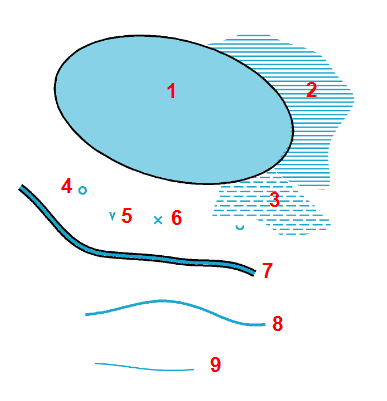

蓝 色

⒈ 湖泊/开阔水域

⒉ 沼泽地

⒊ 浅沼泽地

⒋ 井

⒌ 喷泉

⒍ 水坑

⒎ 河流

⒏ 小溪

⒐ 小河

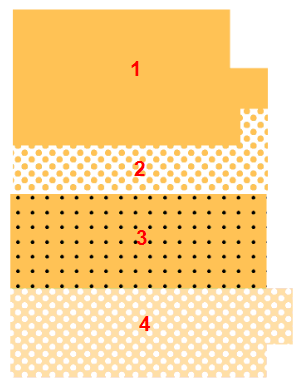

黄 色

1，开阔地

⒉ 庄稼地

⒊ 草地

⒋ 林间空地

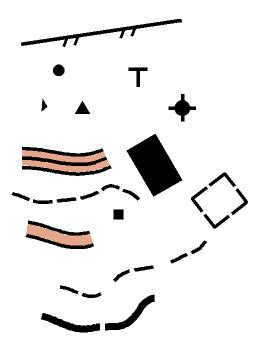

黑 色

⒈ 任何人造物:建筑物、篱笆、塔等

⒉ 道路，小路，小径等

⒊ 石头，石块，石堆，悬崖

⒋ 高压线

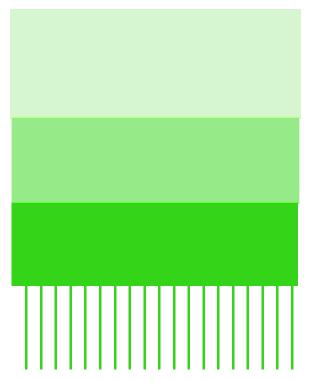

绿 色

绿色越深，越难穿行

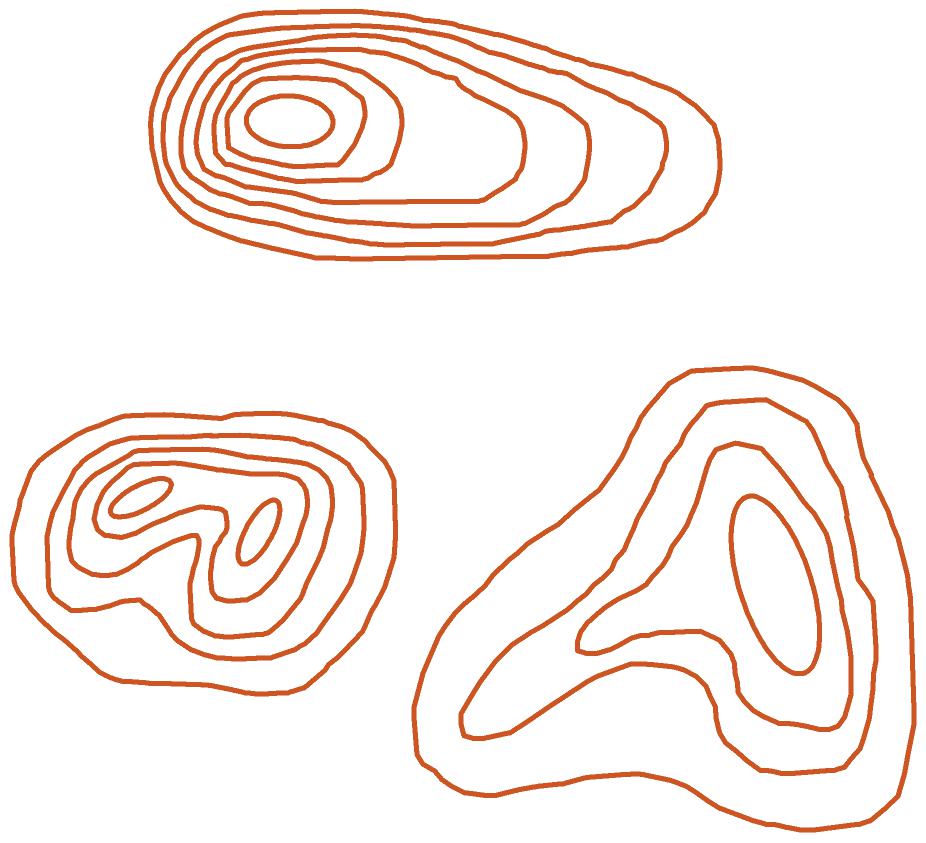

棕 色

等高线山和高地

峡谷和洼地山脊和凹地

小丘和坑等级公路

沥青路面

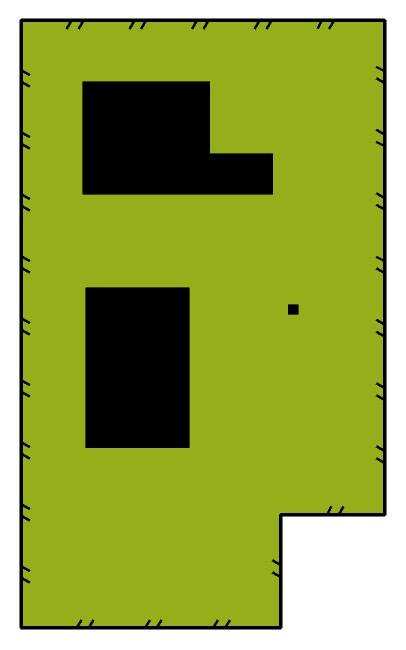

黄/绿色

私家花园或绿地(禁入)

在定向运动中，地图和指北针起着确定运动点、运动方向和运动路线的重要作用。在进行地图与实地对照时，指北针起着桥梁的作用。指北针能简便地标定地图和确定实地方位，确保地图上的地物符号、地貌符号与实地地物、地貌之间的对应关系。所以，在定向运动中，读识地图，掌握指北针性能是基础，使用地图和指北针是关键。在定向运动中，确定运动点、运动方向、运动路线时，把地图、指北针、实地三者有机地结合起来。将会达到简便、快捷、精确的判定效果。

在定向运动中，地图和指北针的使用包括:标定地图、对照地形、判定地形、确定运动点、确定运动方向、确定运动路线等。
