任务七 风浪抢险

（一）险情

汛期江河涨水以后，堤坝前水深增加，水面加宽。当风速大，风向与吹程一致时，形成冲击力强的风浪。堤防临水坡在风浪一涌一退地连续冲击下，伴随着波浪往返爬坡运动，还会产生真空作用，出现负压力，使堤防土料或护坡被水流冲击淘刷，遭受破坏。轻者把堤防临水坡冲刷成陡坎，重者造成坍塌、滑坡、漫水等险情，使堤身遭受严重破坏，以致溃决成灾。

（二）原因分析

1、堤坝抗冲能力差。如土质不合要求，碾压不密实，护坡质量差，断面单薄，高度不足等，造成抗冲能力差。

2、风大浪高。堤防前水深大、水面宽、风速大、风向和吹程一致，则形成高浪及强大的冲击力，直接冲击堤坡，形成陡坎，侵蚀堤身。

3、风浪爬高大。由于风浪爬高大，增加水面以上堤身的饱和范围，降低土壤的抗剪强度，造成崩塌破坏。

4、堤坝顶高程不足，低于浪高时，波浪越顶冲刷，造成决口。

（三）抢护原则

防风浪抢护，以削减风浪对临水坡冲击力，加强临水坡抗冲能力为主。可采用漂浮物防浪和增强临水坡抗冲能力两种方法。利用漂浮物防浪，拒波浪于堤防临水坡以外的水面上，可削减波浪的高度和冲击力，这是一种行之有效的方法。由于波浪的能量多半集中在水面上，所以把漂浮物放置在临水坡前。波浪经过漂浮物以后，其运动的规律被打乱，能量减小，浪高变低，冲击力减弱，对堤防临水坡的破坏作用也就减轻。增强临水坡抗冲能力，即利用防汛料物，经过加工铺压，保护临水坡免遭冲蚀。

（四）抢护方法

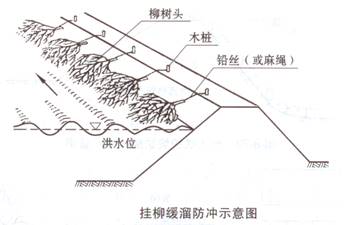

1、挂柳防浪

2、挂枕防浪

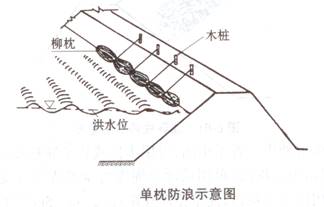

（1）单枕防浪

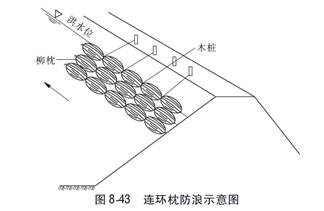

（2）连环枕防浪

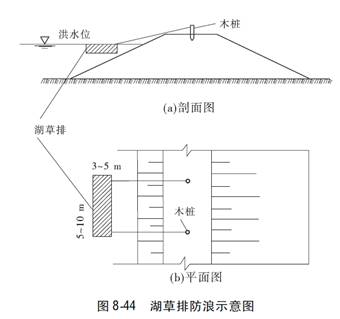

3、湖草排防浪

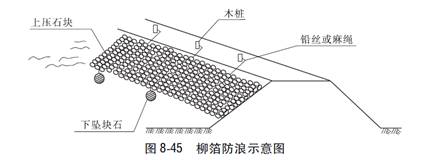

4、柳箔防浪

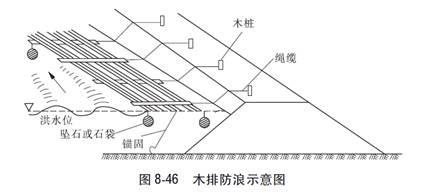

5、木（竹）排防浪

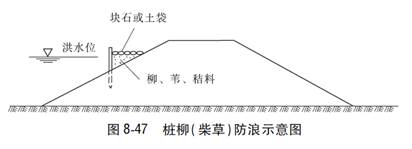

6、桩柳防浪 ( 柴草防浪 )

（五）注意事项

（1）抢护风浪险情，尽量不要在堤坡上打桩，必须打桩时，桩距要大，以免破坏土体结构，影响堤防抗洪能力。

（2）防风浪一定要坚持“预防为主，防重于抢”的原则，平时要加强管理养护，备足防汛料物，避免或减少出现抢险被动局面。

（3）汛期抢做临时防浪措施，使用料物较多，效果较差，容易发生问题。因此，在风浪袭击严重的堤段，如临河有滩地，应及早种植防浪材并应种好草皮护坡，这是一种行之有效的堤防防风浪的生物措施。
