一、进水阀的作用
1．为机组检修提供安全工作条件
2．停机时减少机组漏水量，开机时缩短起动所需要的时间
3．防止机组飞逸事故扩大
二、设置进水阀的条件
（1）联合供水方式的电站，应在每台水轮机前设置进水阀。
（2）单元供水方式的电站（一台机组一根压力管道),当水头大于120m时可考虑在每台水轮机前设置进水阀。因为水头高时压力管道往往较长，而且水轮机漏水较严重。
（3）当水头低于120m时，一般不设进水阀，但应在进水口设置快速闸门。必要时，应经过论证才设水轮机进水阀。如某些多泥沙河流上的中、低水头电站，由于进水口闸门容易磨损和淤沙，不能保证快速切断水流，因而也设置了进水阀。
三、对进水阀的技术要求
（1）进水阀应结构简单、尺寸小、重量轻，工作可靠而操作方便。
（2）应有严密的止水装置，关闭时漏水量少。
（3）进水阀及其操作机构应有足够的强度、刚度，应能承受各种工况下的水压力。机组发生事故时能在动水中快速关闭，其关闭时间应满足机组允许的飞逸时间及水锤压力要求，一般不大于2min
（4）进水阀全开时对水流的阻力应尽量小。
水电站常用的进水阀有蝴蝶阀、闸阀和球阀三种。
其中，闸阀用于小机组上DN可达350~400。
四、进水阀的型式和作用

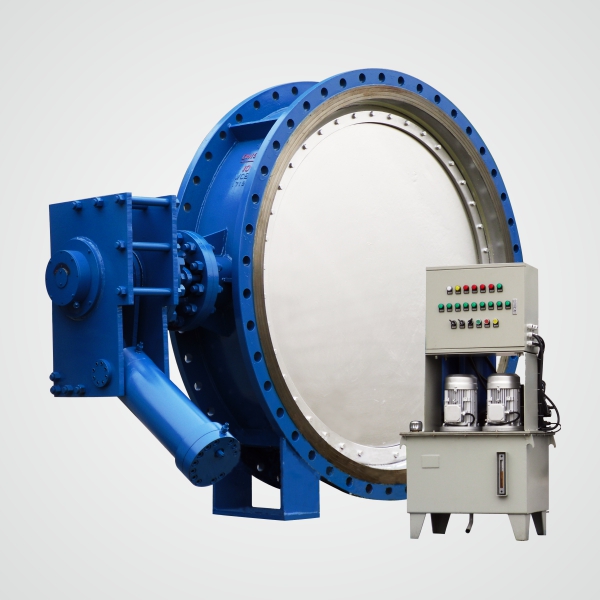

（一）、蝴蝶阀
1．蝴蝶阀的结构组成
蝴蝶阀由阀体、活门、止水结构、旁通阀、空气阀等部分构成。圆筒形的阀体内安装可绕轴转动的饼形活门，全关时活门四周与阀体接触，切断水流通路；全开时活门与水流方向平行，水从活门两侧绕过
2.蝴蝶阀的型式
按装置方式不同，蝴蝶阀分为卧轴和立轴两种型式。两种型式蝴蝶阀运行情况均良好，主要由生产厂的设计、制造情况决定。
立轴蝴蝶阀，操作机构位于阀体顶部，结构上比较紧凑而且占地面积小。操作机构的运行维护和检修都较方便，还便于防潮。但是，活门轴竖直布置，底部必须设推力轴承，其结构复杂还容易被泥沙淤塞，维护和检修也较困难。
卧轴蝴蝶阀不需要推力轴承，结构相应简单。其操作机构布置于阀体一侧或两侧，占地面积大，也不利于检修。
3. 蝶阀主要部件
阀体与活门
轴承
密封装置
锁定装置
（二）、闸 阀
1. 闸阀的结构组成
由阀体、阀盖、闸板、操作机构及附属装置构成。
闸阀关闭时，闸板的四周与阀体接触，封闭水流通路。开启时，闸板沿阀体中的闸槽上升，直至完全让出水流通道。全开时闸阀的水力损失较小。
2．闸阀的型式
闸阀，按阀杆螺纹和螺母是否与水接触，分为明杆式和暗杆式。明杆式闸阀，如图所示。
3．闸阀的主要部件
(1）阀体与阀盖。阀体是闸阀的承重部件，呈圆筒形，水流从其中通过。阀体上部开有供闸板启、闭的孔口，内部留有相应的闸槽。全关时闸板四周与闸槽接触以实现密封。阀盖安装在阀体上部，形成空腔以容纳升起的闸板。阀体与阀盖都用铸造结构，阀盖顶部阀杆经过的孔内常设石棉盘根密封。
（2）闸板。闸板按结构不同分为楔式，和平行式两类。
（三）、球 阀
球阀的阀体由两个可拆卸的半球构成，圆筒形的活门可在阀体内作 90°旋转。
全开时，活门的过水断面与钢管直通，相当于一般管道，几乎不增加水流阻力。
全关时，活门旋转90 °后，由活门外壁截断水流，靠专门的球面密封结构止水，密封性能良好。
球阀通常为卧轮装置型式。
球阀的密封装置有单侧和双侧两种结构。单侧密封只在下游侧设置密封装置，结构相对简单，但不便于球阀自身的检修。
双侧密封在上游侧设检修密封，下游侧设工作密封，必要时可比较方便地检修工作密封。
三类进水阀中，球阀关闭最严密，水力损失也最小，而且操作力小，但结构最复杂，体积大、造价高，通常用于高水头的大中型机组。
闸阀全开时水力损失小，全关后密封性能也好，而且不会因水流冲击自行开启，因而不需要锁锭装置。但是，闸阀为升降启闭，所需的操作力大，高度大、自重大，启闭的时间较长，通常用于较高水头的小型机组，通流直径一般不大于lm。
蝴蝶阀外形尺寸小、重量轻、结构简单、造价低、操作方便，但是全开时水力损失大，全关时密封性能较差，因此用于较低水头（200～250m以下）。通流直径的范围较宽，大、中、小型机组均可应用。
五、进水阀的附属部件
1．旁通管与旁通阀
为消除进水阀开启时活门两侧的水压力差，使进水阀在静水中开启减少所需的操作力。进水阀装有连接上、下游侧的旁通管和旁通阀（个别直径很小的除外）。
2．空气阀
为防止蝴蝶阀、球阀紧急关闭时阀后压力管道形成真空而遭到破坏，需要向阀后补入空气。同时，进水阀开启前阀后充水时又需要排出空气。为此在进水阀后的压力管道上设置空气阀。
3．伸缩节
进水阀的上游（或下游）侧，压力钢管上设有伸缩节，既可补偿钢管的温度变形，又方便进水阀的安装与检修。
伸缩节的一般结构如图所示。伸缩节与进水阀用螺栓连接，伸缩缝中装有3～4层石棉盘根或橡胶盘根，用压环挤紧以防漏水。
五、进水阀的型号
 |
六、进水阀的操作方式
手动
电动
液动
