一、 油压装置的作用和分类：

1、 油压装置的作用：供给调速器操作所用的压力油的设备，也可以为蝴蝶阀、球阀等提供压力油。

2、 油压装置按照布置方式不同，分为组合式和分离式两类。

二、 YT 小型调速器油压装置的组成与原理

1、 YT型调速器油压装置的结构如图2-1所示。

2、 其主要结构包括：

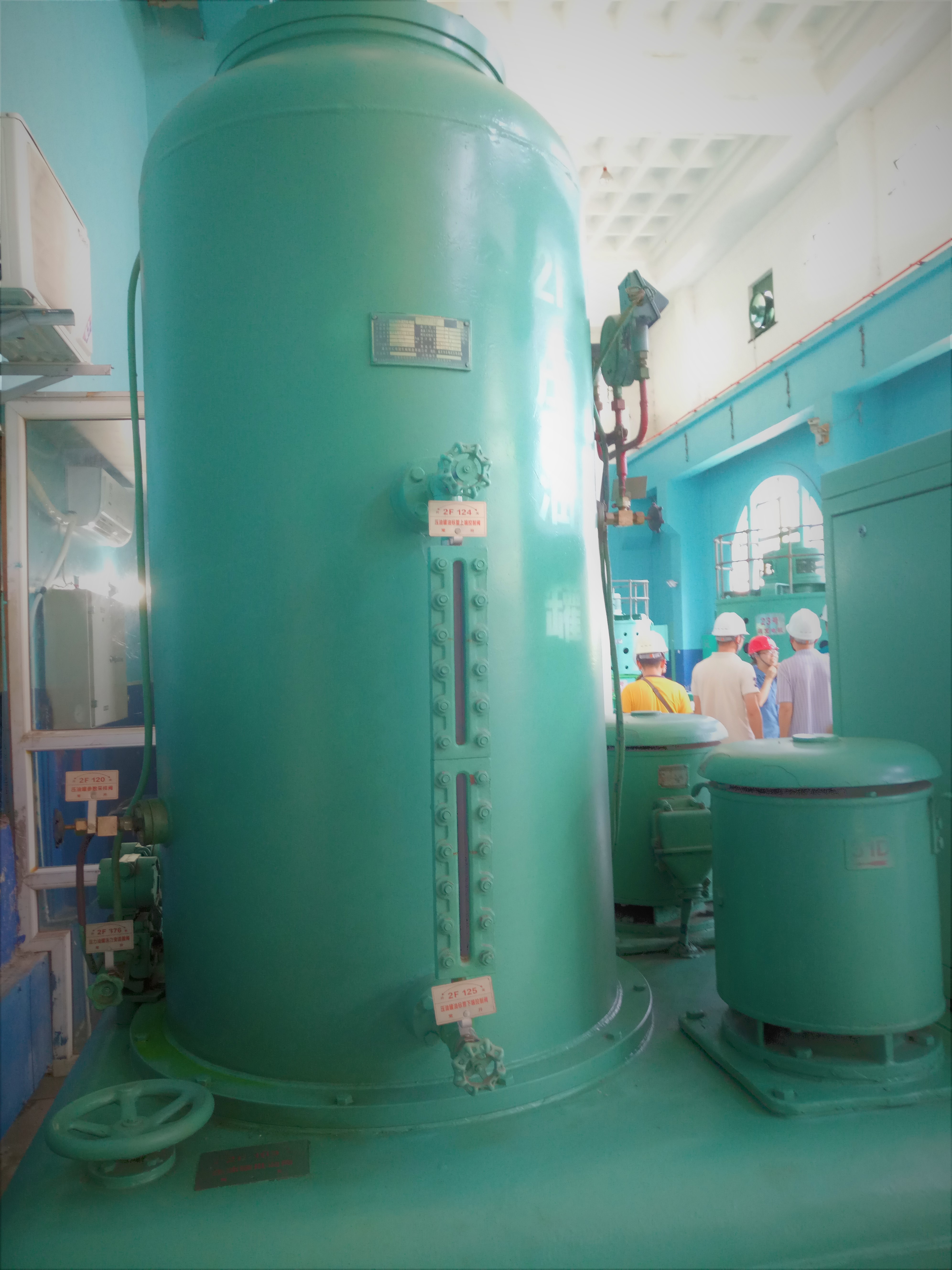

① 压力油箱：压力油箱内60%——70%储存的是空气，以保证压力稳定。

② 回油箱：安装其他部件的箱型体，内部空腔用以收集并储存无压力的油。

③ 螺杆油泵：

⑴结构：由外壳、衬套、工作构件——具有特殊形状的三根钢制螺杆组成。

⑵原理：结合图2-2详细讲解。

⑶特点：由于螺杆油泵工作的连续性和密封性，该油泵运行稳定，效率高、噪音低而且使用寿命长。

④ 补气阀与中间油箱：利用油的总量是一定的，自动向压力油箱补气或加油。

⑤ 安全阀组：保证压力油箱安全。

3、 油压装置的工作原理：对照图2-4，讲解整机工作原理，并指出与调速系统的联系。

复习巩固：

1、 学习了解油泵的分类、表示方法、作用。

2、 对油压装置各部件的用途及螺杆油泵的特殊结构用抽问的方法来加深理解。
