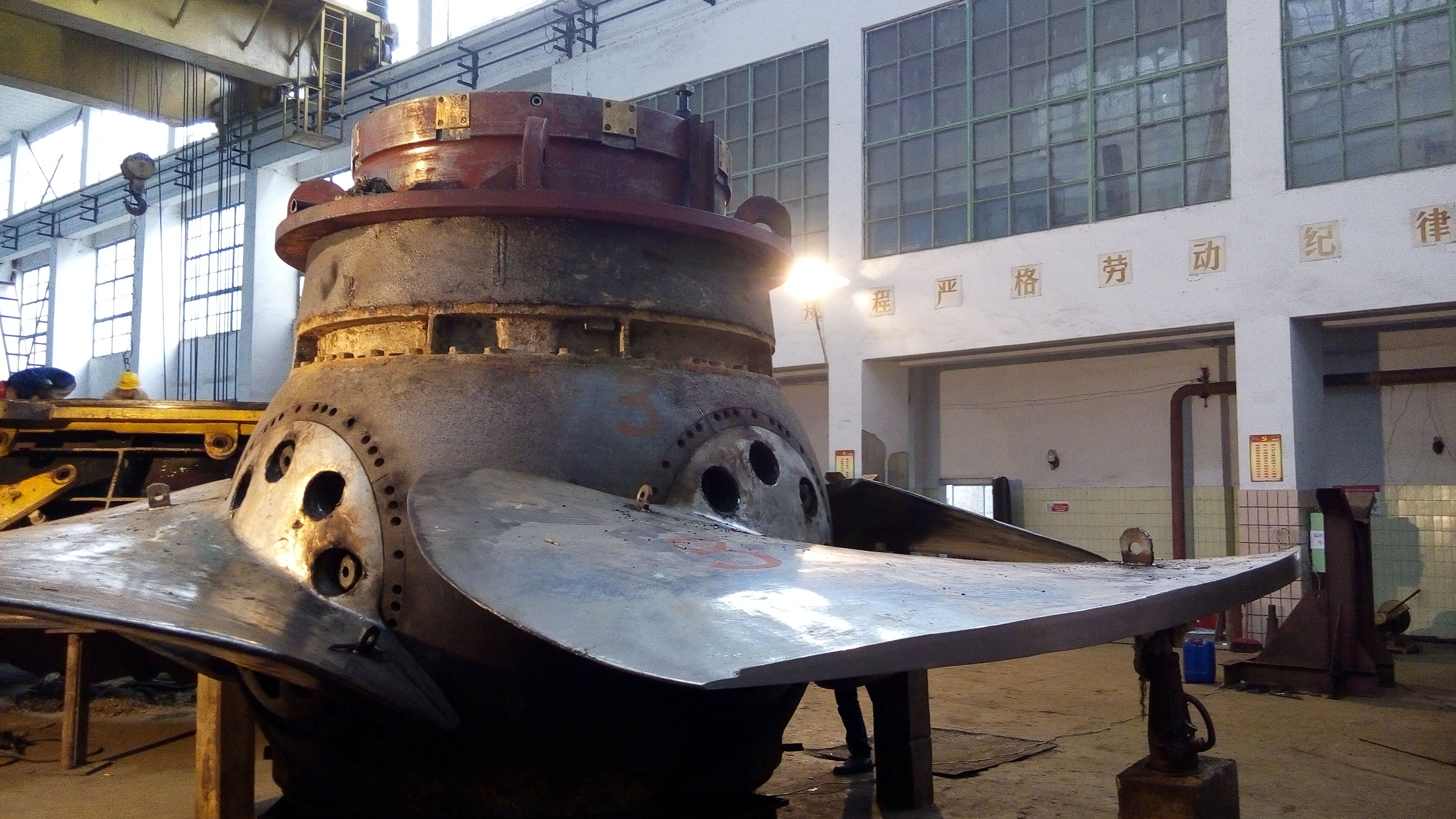

一、灯泡贯流式水轮机





实际上是卧轴安装的轴流式水轮机，发电机安装在灯泡体内(红色的为转子)

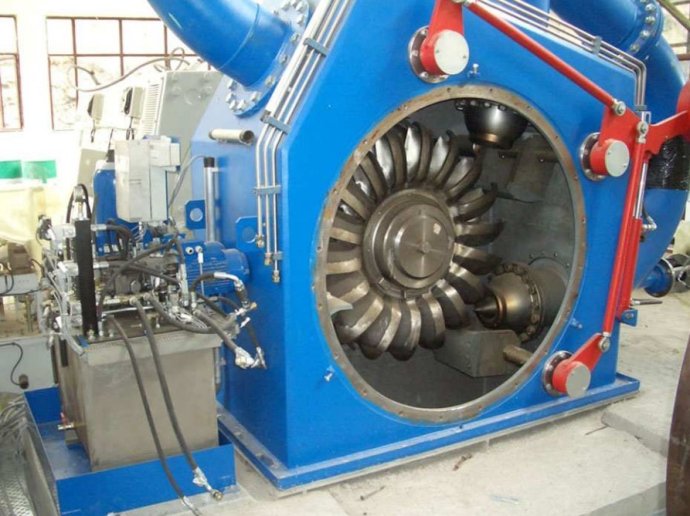

二、冲击式水轮机构造(水斗式)







1、水斗式水轮机的组成：喷管、折流板、转轮、机壳、尾水槽

水流——>喷管——>折流板——>转轮——>机壳——>尾水槽

(1)、转轮

组成：轮盘、斗叶（沿轮盘均匀分布）。

连接方式：  螺拴、整体铸造、焊接。

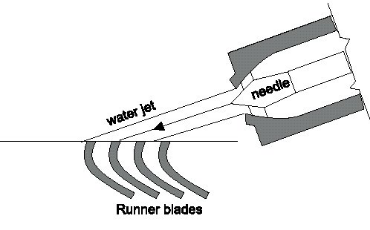

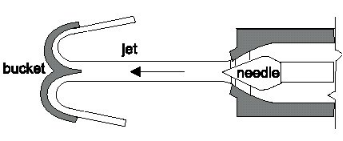

(2)、喷管

组成：喷嘴、喷管体、导水叶栅、喷针头、喷杆、操作机构

针阀： 控制水轮机的过水流量，以行程表示。

(3)、折流板

使针阀缓慢关闭，降低水击压力，使水流偏离水斗，避免机组转速升高。

(4)、机壳

    把水斗中排出的水引导入尾水槽内。一般为铸钢件。

(5)、引水板

    防止水流随转轮飞溅到上方，造成附加损失。

2、水斗水轮机的装置方式

(1)、卧轴：中小型水轮机。单喷嘴、双喷嘴、单转轮、双转轮。

(2)、立轴：大型水轮机
