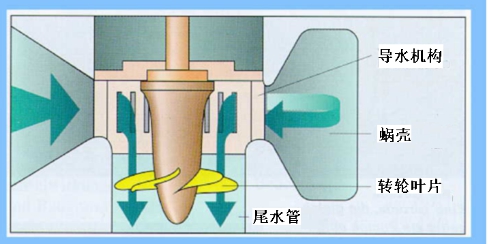

一、轴流式水轮机的构造



轴流式水轮机除了转轮外，其它部件均与混流式相似。

1、轴流式水轮机特点：

(1)、转速高，当H，N相同时，是混流式的2倍，尺寸较小。

(2)、转轮叶片可以转动（双调），H、N变化时，水轮机具有较高的效率。

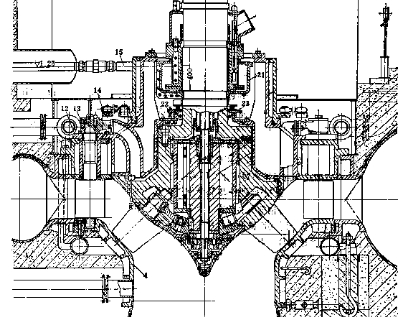

2、转轮构造：（轴流转浆式多用于低水头大流量大型电站）



组成：叶片、轮毂、主轴、泄水锥、转动机构

叶片 ：表面为曲面，断面为翼形，根部厚，边缘薄以承受水流作用的抟矩。

叶片数目：与H大小有关，一般为4~8片；

叶片转角Φ：最优工况时Φ=0，Φ>0，叶片开始启动，Φ<0向关闭方向转动。

            -150>Φ<+200

轮毂：外部连接叶片，内部安装转动机构。

转动机构：安装在轮毂内，由调速器控制，高速导叶角度。

二、斜击式水轮机构造



主要部件：座环、转轮及其叶片、导水机构、尾水管、主轴、导轴承等，与高水头轴流转浆式水轮机基本相同

与轴流转浆式水轮机不同之处：叶片转动轴线与主轴成45°~60°的夹角。
